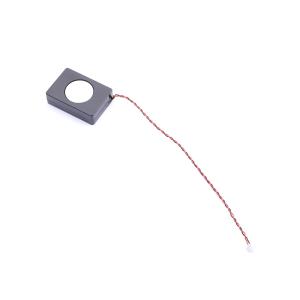

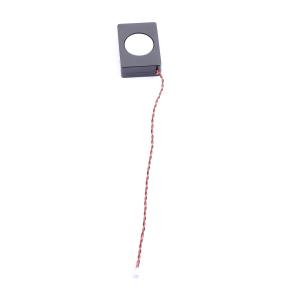

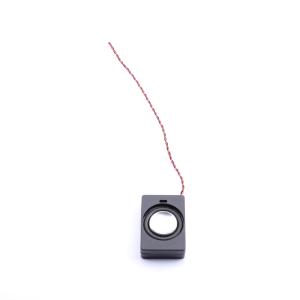

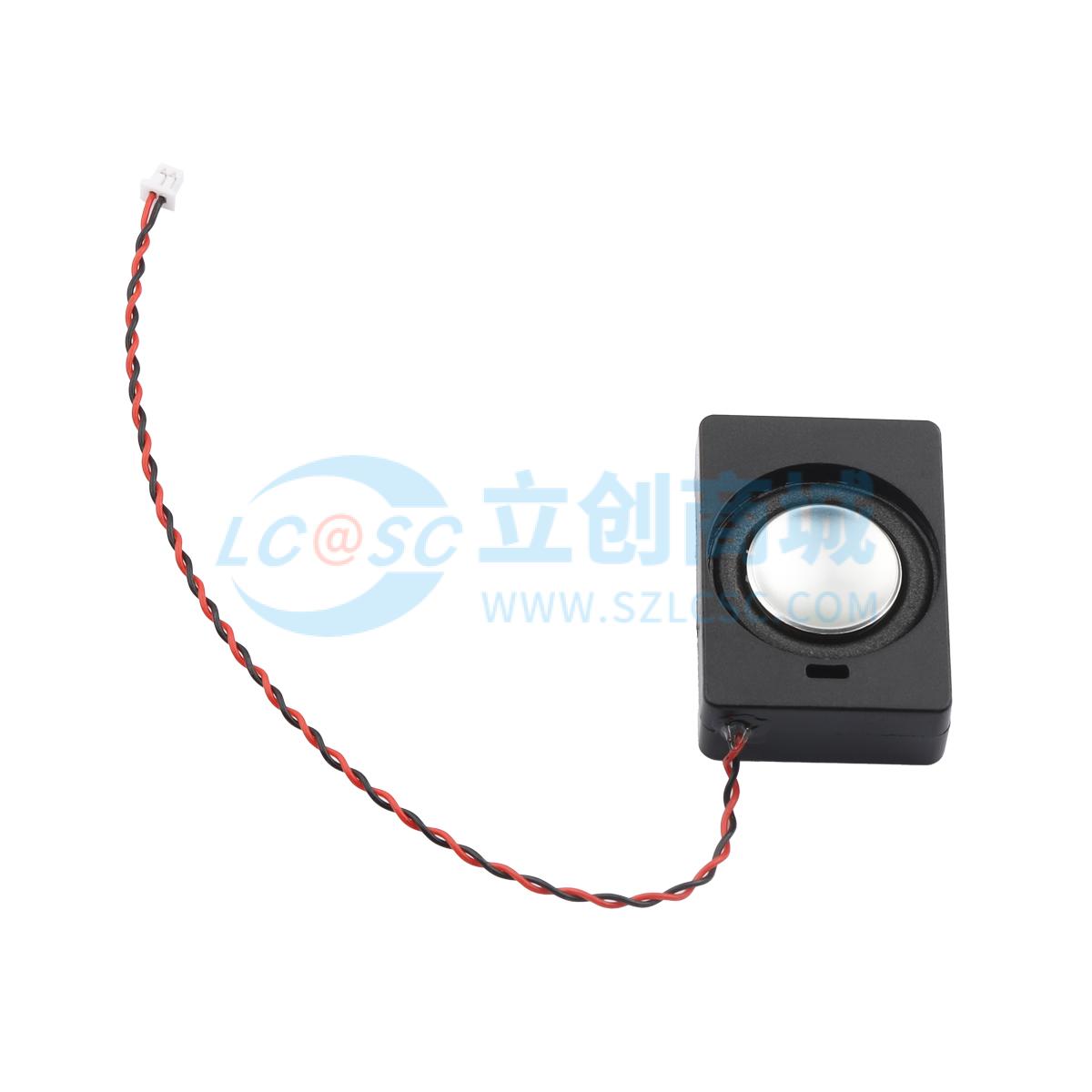

4028BOX-4R3W-2P1.25

本规格书针对多媒体产品所使用的微型扬声器单体，涵盖其技术规格。工作温度范围为-25℃ ~ +70℃，储存温度范围为-30℃ ~ +80℃。直流电阻为4Ω ±20%，阻抗为4Ω ±20%（在2kHz、3.46V输入条件下）。额定功率为3.0W，瞬时最大功率为3.5W。最低共振频率为550Hz ±20%。输出音压为99 ±3dB（3.46V/0.1米，在2kHz条件下）。有效频率范围为Fo ~ 20kHz（基于输出声压级-10dB）。失真度≤5%（在1.6kHz、3.46V/0.1m条件下）。在额定功率下输入300 ~ 3500Hz的扫频信号，应无异音、杂音。接通直流电源后膜片向前移动时，红线为“+”。标准测试条件（特殊要求除外）为：常温0 ~ 35℃、常湿45% ~ 85%、气压860 ~ 1060hPa。若判定有疑问，则试验状态为：温度20 ±2℃、相对湿度60% ~ 70%、气压860 ~ 1060hPa。可靠性测试后，样品应在室温下（除非另有说明）恢复至少2小时后再进行检测判别。产品在以下任意测试后必须功能正常：白噪声信号、额定功率下测试96小时；正弦波信号、最大瞬时功率下、1秒开、1秒关、共60个循环。湿热试验条件为：温度+40℃ ±3℃、相对湿度90% ~ 95% RH、持续时间96小时、恢复6小时。高低温循环试验条件为：低温-30℃ ±3℃、高温+85℃ ±3℃、测试3个循环、恢复1小时。跌落测试为从75cm高度自由跌落至地板10次。端子拉力试验为300克负重、悬挂5秒。振动试验条件为：频率10 ~ 55Hz（每分钟1倍频程）、振幅1.5mm、持续时间2小时。测量方法为：扬声器安装在挡板上，距离麦克风0.1米，正弦波频率响应曲线不应偏离指定范围。
