新宏辉达 黄铜单通头六角铜柱 PCBA主板紧固隔离螺柱 H7*M5*12+7 DTTZ7003
- 工业品
价格：￥0.5138价格含税（税率13%）
- 品牌名称
- XHHD(新宏辉达)
- 商品型号
- DTTZ7003
- 商品编号
- C50378311
- 商品毛重
1克(g)
对边直径
规格
广东仓0
购买数量
个
(500个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
参数完善中
商品详情
产品特点 FEATURES

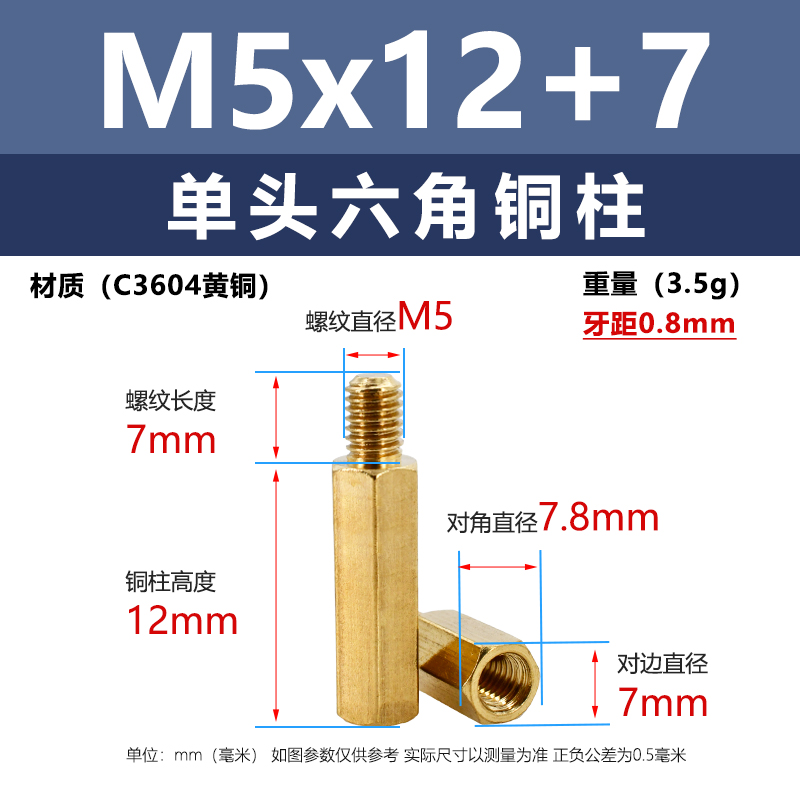

该产品为XHHD（新宏辉达）品牌DTTZ7003型号黄铜单通头六角铜柱，采用C3604黄铜材质，具有良好的导电性、耐腐蚀性和机械强度。
1
螺纹规格为M5，螺距0.8mm，螺纹长度7mm，适合标准M5螺母或螺丝配合使用。
2
铜柱总高度12mm，其中螺纹段长7mm，非螺纹段长度为5mm，结构紧凑，适用于空间受限的PCBA主板安装场景。
3
六角外型设计便于使用扳手或内六角工具进行紧固，操作方便，扭矩稳定。
4

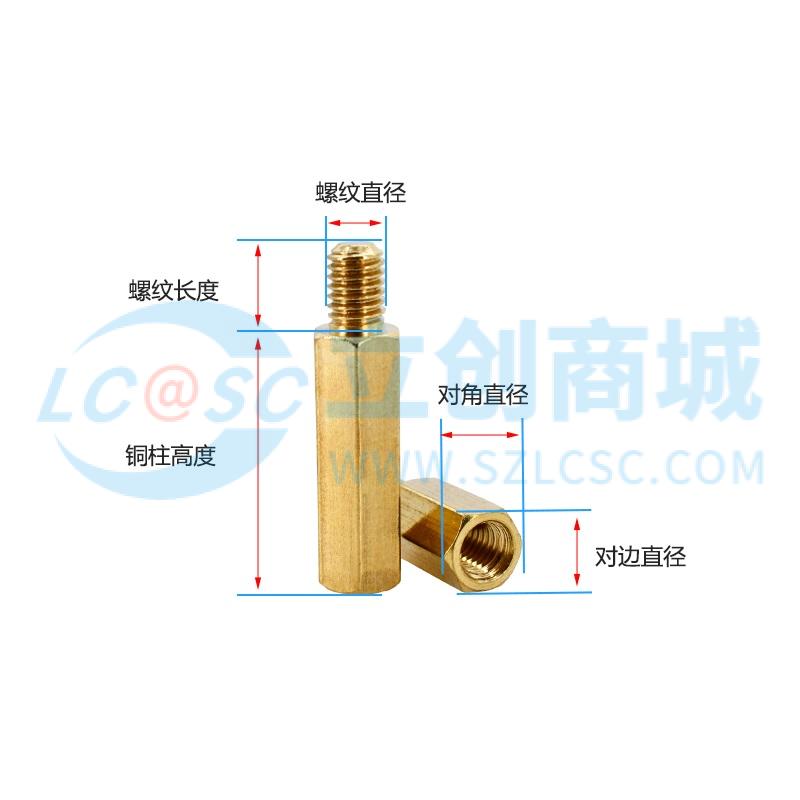

对边直径7mm，对角直径7.8mm，符合工业标准尺寸，兼容性好。
5
单头通孔结构，一端带螺纹，另一端为空心通孔，可实现电气连接与机械支撑双重功能。
6
重量仅3.5g，轻量化设计，适用于高密度电子组装环境。
7
表面经过精细加工，无毛刺，确保装配过程顺畅，避免划伤PCB板或其他组件。
8
正负公差控制在±0.5mm以内，尺寸精度高，满足精密电子设备装配需求。
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
该黄铜单通头六角铜柱广泛应用于各类电子设备的PCBA主板固定与电气隔离场景，尤其适用于以下情况：
1
电子产品内部结构件的紧固连接，如电源模块、通信设备、工控机、服务器主板等。
2
在需要电气导通的同时提供机械支撑的场合，例如接地柱、屏蔽罩固定点、散热器安装接口等。
3
高频电路板中作为信号传输路径的一部分，利用黄铜优良的导电性能提升信号稳定性。
4
多层PCB板之间的垂直连接与支撑，防止板间变形或应力集中。
5
用于自动化装配线上的标准紧固件，适配机器人夹具与自动锁附设备。
6
适用于需要耐腐蚀、抗氧化环境的工业级电子设备，如户外通信基站、车载电子系统等。
注意事项 PRECAUTIONS
在使用本产品时，请注意以下几点以确保安全与性能：
1
实际安装前请核对PCB板孔位尺寸与铜柱直径是否匹配，避免强行插入造成板面损坏。
2
建议使用扭矩扳手控制拧紧力矩，防止因过紧导致螺纹滑牙或PCB变形。
3
若需长期暴露于潮湿或腐蚀性环境中，建议在铜柱表面涂覆防氧化涂层或选用镀镍/镀锡处理版本（如有）。
4
安装过程中应避免铜柱受到侧向冲击力，以免影响其结构完整性。
5
本产品为精密金属件，存放时应保持干燥通风，避免与酸碱性物质接触。
6
图纸参数仅供参考，实际尺寸以实物测量为准，若对公差要求极高，请提前确认样品一致性。
7
不建议在高温超过200℃的环境下连续使用，以免材料性能下降。
