新宏辉达 黄铜单通头六角铜柱 PCBA主板紧固隔离螺柱 H4.6*M3*18+5 DTTZ5216
- 工业品
价格：￥0.2517价格含税（税率13%）
- 品牌名称
- XHHD(新宏辉达)
- 商品型号
- DTTZ5216
- 商品编号
- C50377981
- 商品毛重
1克(g)
对边直径
规格
螺纹长度
广东仓0
购买数量
个
(1000个/袋，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
参数完善中
商品详情
产品特点 FEATURES

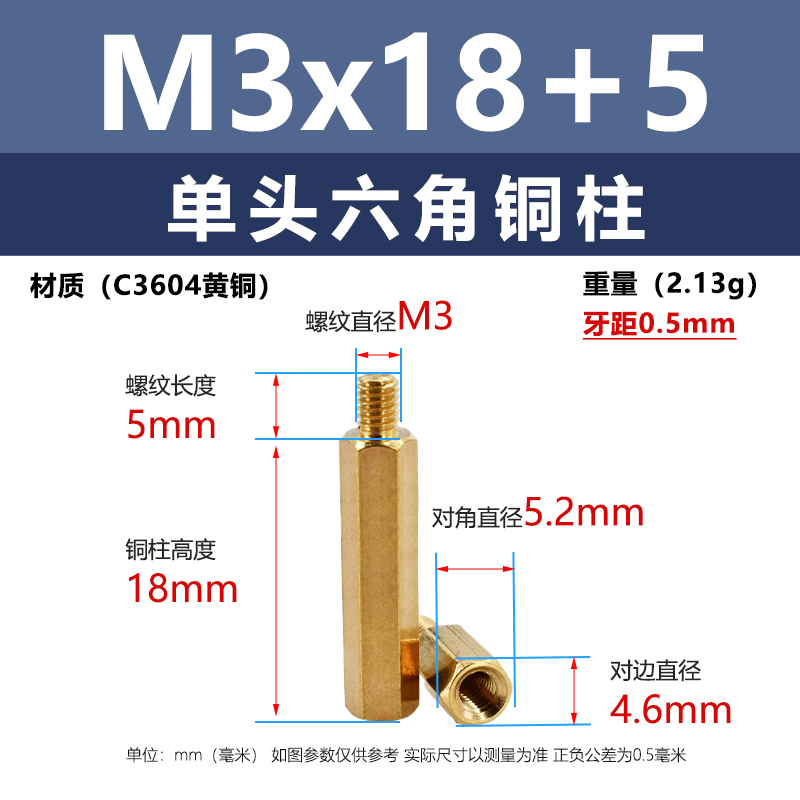

该产品为XHHD（新宏辉达）品牌DTTZ5216型号黄铜单通头六角铜柱，采用C3604黄铜材质，具有优良的导电性、耐腐蚀性和机械强度。螺纹规格为M3×18+5，其中螺纹长度为5mm，螺纹牙距为0.5mm，适合标准M3螺钉安装。铜柱整体高度为18mm，对边直径为4.6mm，对角直径为5.2mm，结构紧凑，适用于PCBA主板上的紧固与电气隔离需求。其六角设计便于扳手操作，确保安装时扭矩稳定可靠。重量仅为2.13g，轻量化设计有助于减轻整机负载，同时具备良好的热传导性能，适合在高密度电路板中使用。
产品表面经过精细加工处理，无毛刺、无氧化层，确保装配过程中不损伤PCB板或元器件。正负公差控制在±0.5mm以内，尺寸精度高，可实现批量一致性装配，提升生产效率和良品率。
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
适用于各类电子设备中的PCBA主板固定与电气隔离场景，特别适合在空间受限、需要良好导电性与散热性的场合使用。例如：
1
工业控制设备中的主板支撑与接地连接
2
智能终端、通信设备内部结构件的紧固
3
电源模块、变频器等电力电子设备中作为绝缘支撑柱
4
高频电路板中用于信号屏蔽与接地隔离
5
自动化设备、机器人控制系统中的电路板安装固定
该铜柱可有效防止主板因振动或热应力导致的松动，同时提供稳定的电气接触点，增强系统稳定性与可靠性。
注意事项 PRECAUTIONS
1
安装前请确认PCB板孔位与铜柱尺寸匹配，避免强行插入造成板面变形或损坏。
2
建议使用M3螺钉配合安装，拧紧力矩控制在0.5~0.8N·m之间，防止过紧导致铜柱变形或螺纹滑牙。
3
虽然黄铜材质具备一定防腐能力，但在高湿、盐雾或强酸碱环境中建议加装防护涂层或选用镀镍/镀锡版本以延长使用寿命。
4
本产品为精密部件，搬运和存储过程中应避免跌落、挤压，建议存放于干燥通风处，远离高温和腐蚀性气体。
5
图中参数仅供参考，实际尺寸以实物测量为准，如需更高精度要求，请联系厂家获取详细规格书。
6
不适用于高压或大电流直接承载场景，仅作机械支撑与弱电连接用途。
