新宏辉达 黄铜双通六角铜柱 PCBA主板紧固隔离螺柱 H6*M4*5 STTZ4001
- SMT扩展库
- 嘉立创SMT补贴
- PCB免费打样
- 工业品
嘉立创贴片惊喜价格立即查看
价格：￥0.1667价格含税（税率13%）
100+￥0.1565
2000+￥0.1312
- 品牌名称
- XHHD(新宏辉达)
- 商品型号
- STTZ4001
- 商品编号
- C50377452
- 商品毛重
1克(g)
对边直径
螺纹
铜柱长度
广东仓1,890
SMT仓1,890
购买数量
个
(2000个/袋，最小起订量10个，递增量：10)
总价金额：
￥0.00近期成交2单
- 商品参数
- 商品详情
商品参数
参数完善中
商品详情
产品特点 FEATURES
该产品为XHHD（新宏辉达）品牌生产的STTZ4001型号黄铜双通六角铜柱，专用于PCBA主板的紧固与电气隔离。
1
材质采用C3604黄铜，具有良好的导电性、耐腐蚀性和机械强度，适用于高可靠性电子装配环境。
2
规格为M4×5，螺纹内径为M4，牙距0.7mm，符合国际标准螺纹规范，兼容主流螺丝规格。
3

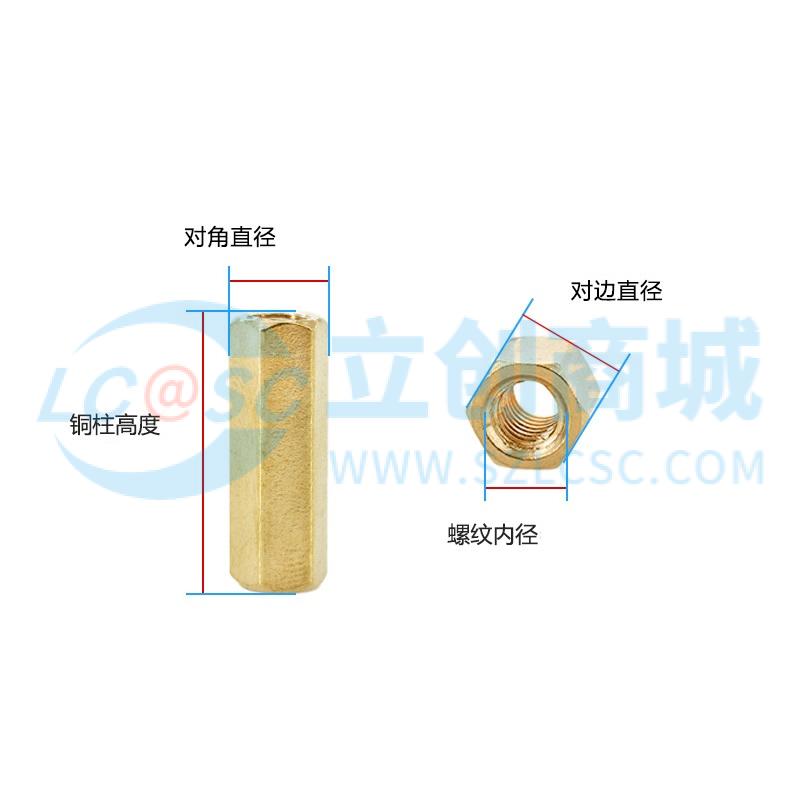

铜柱高度为5mm，对边直径5.5mm，对角直径6.8mm，结构紧凑，适合空间受限的电路板安装场景。
4
双通设计，两端均带有螺纹，可实现上下两层PCB板之间的连接固定，同时提供电气隔离功能。
5
重量轻（约0.81g），便于自动化装配，减少整体设备负载。
6
表面光洁度高，加工精度良好，正负公差控制在±0.5mm以内，确保装配一致性。
此款铜柱广泛应用于工业控制、通信设备、电源模块等需要精密连接和电气隔离的领域。
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
本产品适用于各类电子设备中PCB板之间的垂直连接与固定，尤其适合以下应用场景：
1
工业自动化控制系统中的多层电路板堆叠安装
2
通信基站、服务器机箱内部主板支撑与绝缘
3
电源模块、逆变器等电力电子设备的母排或PCB固定
4
汽车电子系统中对电磁干扰敏感部位的隔离安装
5
医疗设备、安防监控设备等高可靠性要求的电子产品
由于其双通螺纹设计，可在有限空间内实现双向紧固，避免传统单端螺柱带来的装配不便。同时，黄铜材质具备优良的导热性能，有助于散热，提升系统稳定性。
注意事项 PRECAUTIONS
在使用本产品时，请注意以下事项以确保安全与性能稳定：
1
安装前请确认PCB板孔位尺寸与铜柱外径匹配，推荐使用5.5mm钻头开孔，避免强行挤压导致变形。
2
建议配合M4螺钉使用，拧紧力矩建议控制在0.8～1.2N·m之间，防止过度拧紧造成螺纹损坏或铜柱断裂。
3
虽然黄铜具备一定防腐能力，但在高湿、盐雾或酸性环境中建议加装防锈涂层或选用镀镍/镀锡版本（如有）。
4
本产品为非磁性材料，适用于需避免磁场干扰的应用场合。
5
请勿在高温超过200℃的环境下长期使用，以免影响材料性能。
6
存储时应保持干燥通风，避免受潮氧化，建议密封保存于原包装中。
7
实际尺寸以实物测量为准，图纸参数仅供参考，存在±0.5mm公差，请在批量应用前进行试装验证。
