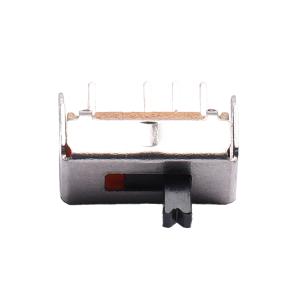

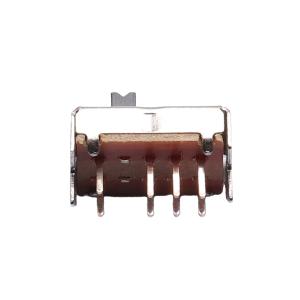

YIZHI(逸致) SS23D07VG3 SS23D07VG3 双排三档直插 双排3档直插 2P3T 8脚拨动开关
- 工业品
价格：￥0.174价格含税（税率13%）
100+￥0.1699
300+￥0.1672
1000+￥0.1645
- 品牌名称
- YIZHI(逸致)
- 商品型号
- SS23D07VG3
- 商品编号
- C50377164
- 商品毛重
0.88克(g)
广东仓1,000
购买数量
个
(1000个/袋，最小起订量10个，递增量：10)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
YIZHI(逸致) SS23D07VG3是一款双排三档直插式拨动开关，具有8个引脚设计，适用于高密度电路板布局。该开关采用双排结构，支持2P3T（两极三掷）切换功能，能够实现多个电路状态的精确控制。其外壳由尼龙+黄铜条制成，具备良好的绝缘性能和机械强度；触点部分采用银镀层处理，有效提升导电性和抗腐蚀能力，延长使用寿命。弹簧组件使用不锈钢材质，确保操作手感稳定且耐久。拨杆为POM材料制成，表面经过白色/银色电镀处理，外观整洁美观。整体尺寸紧凑，长12.7mm，宽6.9mm，高度不超过8.1mm，适合空间受限的应用环境。额定电压DC 50V，额定电流0.3A，适用于低功率直流电路控制。行程距离为2mm，操作灵敏度高，反馈清晰。
该产品还具备优良的电气性能与机械寿命，典型机械寿命可达10,000次以上，满足工业级设备对可靠性的要求。引脚间距标准，便于自动化贴装与焊接，适配多种PCB设计需求。
使用场景 APPLICATIONS
SS23D07VG3拨动开关广泛应用于各类电子设备中的多档位选择控制场合，尤其适合需要稳定、可靠切换功能的小型化电子产品。常见应用包括：
1
工业控制面板：用于选择不同的工作模式或运行参数。
2
家用电器：如微波炉、电饭煲等设备中用于功能切换（例如加热档位、定时模式）。
3
仪器仪表：在测试设备或测量装置中作为电源或信号通道切换开关。
4
消费类电子产品：如遥控器、便携式充电设备、小型音响系统等，实现多状态选择。
5
自动化控制系统：配合PLC或其他控制器，用于逻辑输入选择。
由于其体积小巧、结构坚固、电气性能稳定，特别适用于对空间利用率要求较高的嵌入式系统和精密仪器中。
注意事项 PRECAUTIONS
1
本产品为直流50V/0.3A额定规格，请勿在超过此电压或电流条件下使用，以免造成触点烧蚀或安全隐患。
2
引脚为直插式设计，焊接时需注意温度控制，建议使用230℃~260℃的焊锡温度，避免长时间高温导致塑料外壳变形或内部元件损坏。
3
拨动开关的机械寿命虽达10,000次以上，但在频繁操作环境下仍需定期检查接触是否良好，防止因氧化或积尘影响导通性。
4
不建议在高湿度、高盐雾或强腐蚀性环境中长期使用，若需此类工况，请额外采取防护措施（如密封胶、涂层保护）。
5
安装时请确保PCB孔位与引脚尺寸匹配，避免强行插入导致引脚弯曲或断裂。
6
该开关为非防水设计，不适用于户外或液体暴露环境。
7
若需更换或维修，请断开电源并确认无残留电压后再进行操作，以保障人身安全。
