产品特点 FEATURES
YIZHI(逸致) SK23D07VG5是一款双排3档卧式拨动开关，采用2P3T（双刀三掷）结构设计，具备8个引脚，适用于需要多档位切换的电路控制场景。该开关具有良好的电气性能和机械寿命，额定电压为DC 50V，额定电流为0.3A，能够稳定工作在低功率电子设备中。其外壳由POM材料制成，具备优异的耐磨损性和绝缘性能；插件部分采用镍镀银处理的铜合金片，有效降低接触电阻，提升导电可靠性。拨动杆采用白色/银色涂层的POM/PBS复合材料，操作手感清晰、阻尼适中，支持双向滑动切换，行程距离为2mm，确保动作精准可靠。整体尺寸紧凑，长12.7mm，宽6.9mm，高7.5mm，适合空间受限的应用环境。内部弹簧使用SUS不锈钢材质，保证了长期使用的稳定性与弹性持久性。该产品通过精密模具注塑成型，配合金属弹片与凸轮机构，实现稳定的触点切换功能，广泛应用于工业控制、仪器仪表及消费类电子产品中。
使用场景 APPLICATIONS
SK23D07VG5双排3档卧插拨动开关适用于多种需要多档位选择的电子设备中，例如：
1
工业自动化控制面板中的模式选择开关
2
小型测试仪器的电源或功能切换
3
家用电器（如微波炉、电饭煲）的功能档位调节
4
汽车电子系统中的辅助控制模块
5
便携式电子设备的设置切换（如LED灯亮度调节、风扇档位控制等）
6
通信设备、安防监控系统的状态切换
由于其具备较高的机械寿命和稳定的电气特性，特别适合频繁操作且对可靠性要求较高的应用场景。其卧式安装方式便于贴装于PCB板上，节省垂直空间，适用于表面贴装或通孔焊接工艺。
注意事项 PRECAUTIONS
1
使用前请确认电路电压不超过DC 50V，电流不超过0.3A，避免过载导致开关损坏。
2
本产品为卧式安装设计，请确保PCB板上的焊盘布局符合12.7mm×6.9mm的封装尺寸，引脚间距为2.54mm，避免焊接错位。
3
拨动操作时应施加适当力度，避免用力过猛造成拨杆变形或内部结构损伤。
4
不建议在高温高湿环境中长时间使用，若需在恶劣环境下应用，请考虑增加防护措施或选用专用密封型号。
5
焊接时推荐使用温度不超过300℃的锡膏或焊锡丝，预热时间不宜过长，防止塑料外壳因热应力开裂。
6
存放时应保持干燥通风，避免阳光直射，防止材料老化影响使用寿命。
7
若用于高频率切换场合，建议定期检查接触是否良好，必要时进行清洁维护以延长使用寿命。

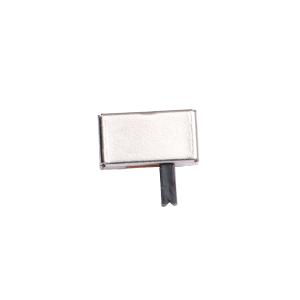

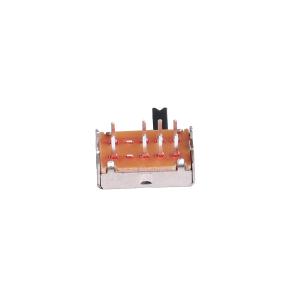

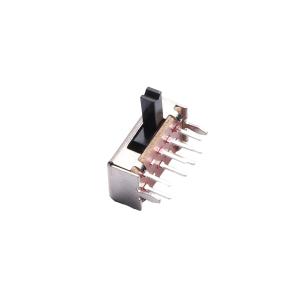

YIZHI(逸致) SK23D07VG5 SK23D07VG5 双排3档卧插 双排3档卧插 2P3T 8脚拨动开关
价格：￥0.174
购买数量
个
(1000个/袋，最小起订量10个，递增量：10)
