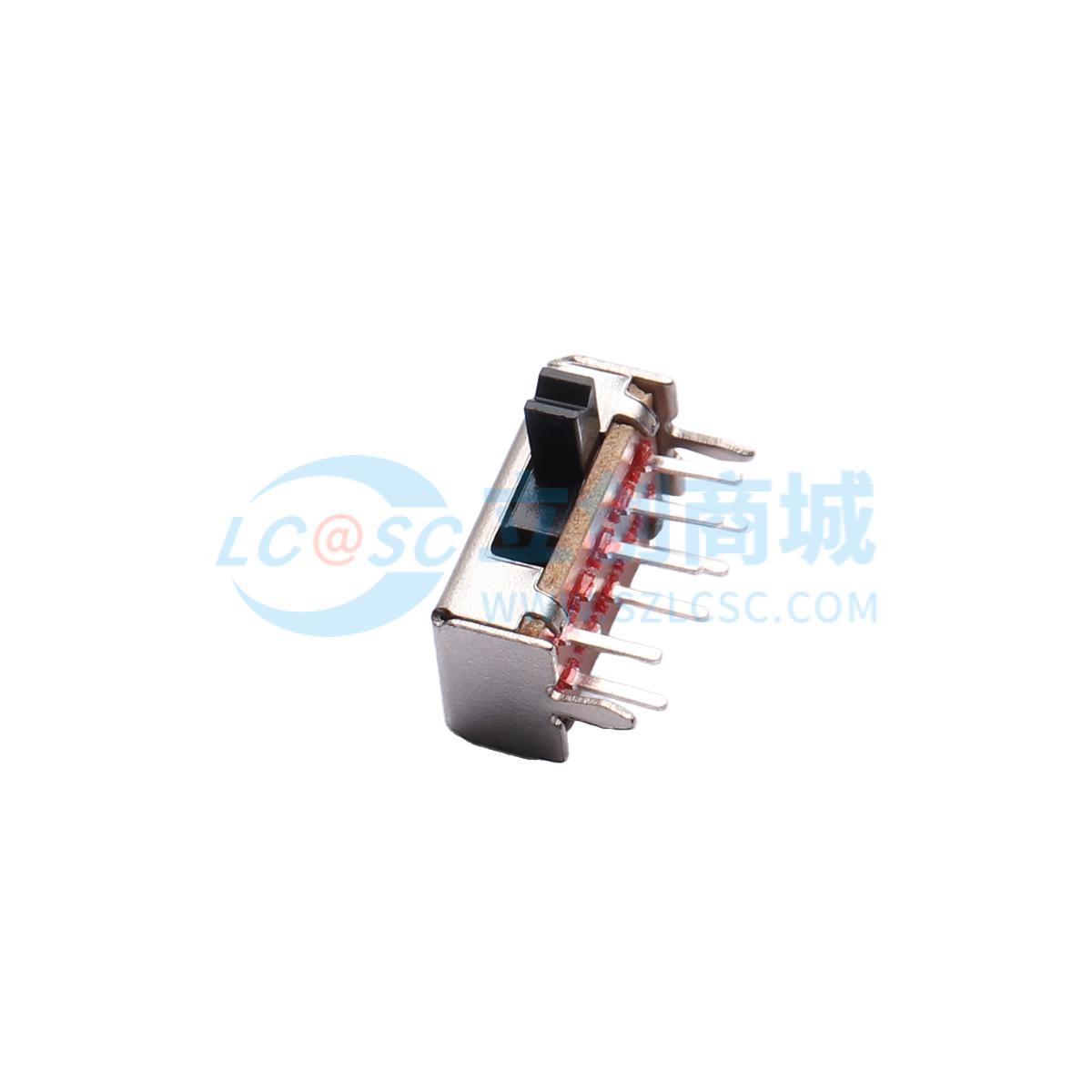

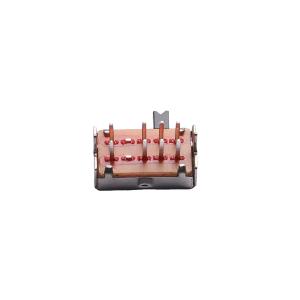

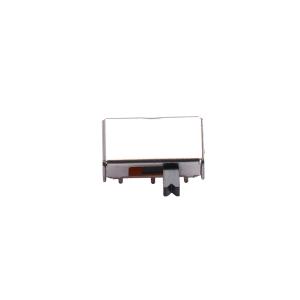

YIZHI(逸致) SK23D07VG3 SK23D07VG3 双排3档卧插 双排3档卧插 2P3T 8脚拨动开关
- 工业品
价格：￥0.174价格含税（税率13%）
100+￥0.1699
300+￥0.1672
- 品牌名称
- YIZHI(逸致)
- 商品型号
- SK23D07VG3
- 商品编号
- C50377151
- 商品毛重
0.908克(g)
广东仓990
购买数量
个
(1000个/袋，最小起订量10个，递增量：10)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
YIZHI(逸致) SK23D07VG3是一款双排3档卧插式拨动开关，具有2P3T（2极3掷）的电气结构，适用于需要多档位切换的电路控制场景。该开关采用水平滑动设计，操作手感顺畅，行程距离为2mm，确保稳定可靠的触点切换。
外壳材质为POM塑料，具备良好的绝缘性能和耐高温特性，表面提供黑色或白色两种颜色选择，满足不同设备外观需求。插入旋钮由POM/PBS C5210R-EH制成，表面镀银处理，提升耐磨性和导电性。
内部触点部分采用铜合金（Brass Strip）并经过镍镀层处理，再覆盖银镀层（Ag Plated），有效防止氧化，提高接触可靠性与使用寿命。弹簧部件使用SUS不锈钢材料，保证长期使用的弹性稳定性。
整体尺寸紧凑，长12.7mm，宽6.9mm，高8.1mm，适合安装在空间受限的电子设备中。引脚间距标准，易于PCB焊接，支持SMT或通孔贴装方式。
额定参数为直流DC 50V/0.3A，适用于低功率信号控制电路，如电源模式选择、功能切换、测试设备等应用。
该型号还具备良好的机械寿命，通常可达10,000次以上操作周期，适合工业自动化、仪器仪表及消费类电子产品中的频繁操作场景。
使用场景 APPLICATIONS
SK23D07VG3双排3档卧插拨动开关广泛应用于各类需要多档位切换的电子设备中，尤其适合以下场景：
1
工业控制面板：用于选择不同的工作模式或运行状态，例如设备启停、调试模式切换等。
2
测试测量仪器：在示波器、万用表、电源供应器等设备中作为功能选择开关，实现不同量程或输入通道的切换。
3
消费电子设备：如音响系统、遥控器、小型家电控制器中用于音量调节、模式选择等功能。
4
自动化控制系统：在PLC外围模块、传感器接口板中作为配置选择开关，便于现场调试与设置。
5
电源管理模块：用于选择电源输入源、输出模式或节能模式，实现灵活的供电策略。
由于其小巧体积和稳定的电气性能，特别适用于对空间要求严格且需频繁操作的嵌入式系统。
注意事项 PRECAUTIONS
在使用YIZHI SK23D07VG3拨动开关时，请注意以下事项以确保安全与可靠性：
1
请勿超过额定电压DC 50V和电流0.3A，避免因过载导致触点烧蚀或损坏。
2
安装前确认PCB焊盘布局与引脚间距匹配，建议使用回流焊或波峰焊工艺进行焊接，确保焊点牢固。
3
避免在高湿度、高盐雾或腐蚀性环境中长时间使用，尽管外壳具备一定防护能力，但长期暴露可能影响绝缘性能。
4
操作过程中应避免施加过大外力，以免造成拨杆变形或内部机构卡滞。
5
不建议在震动剧烈或频繁颠簸的环境中使用，除非采取额外固定措施。
6
存储时应保持干燥通风环境，远离强磁场和静电区域，推荐温度范围为-20℃至+85℃。
7
若需更换或维修，请断电后操作，防止意外触电或短路。
8
本产品不适用于高功率负载或交流大电流场合，仅限于信号级或低功耗控制用途。
