施耐德 微型断路器 IC65N 3P D曲线 20A A9F19320
- 工业品
价格：￥116.74价格含税（税率13%）
- 品牌名称
- 施耐德
- 商品型号
- A9F19320
- 商品编号
- C514609
- 商品毛重
289克(g)
广东仓0
购买数量
个
(4个/盒，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交1单
- 商品参数
- 商品详情
- 规格书
商品参数
参数完善中
商品详情
产品特点 FEATURES
1

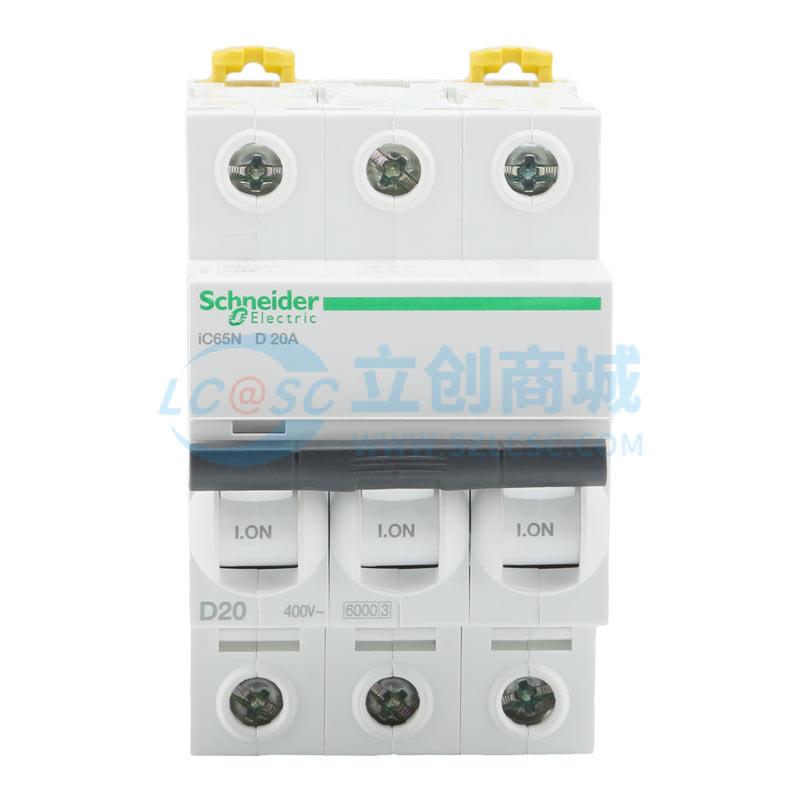

本产品为施耐德电气Acti 9系列IC65N微型断路器，型号A9F19320，具备3P三极结构，额定电流20A，适用于交流配电系统中的过载和短路保护
2
采用热磁式脱扣机构，脱扣曲线为D型，适合启动电流较大的设备（如电机、压缩机等），具有较高的抗冲击能力，磁脱扣限制为10~14倍额定电流
3
分断能力优异，在不同电压等级下分别达到：36kA（12-133V）、20kA（220-240V）、10kA（380-415V）及6kA（440V），满足工业及商业配电系统的高可靠性要求
4
额定工作电压400V AC，额定绝缘电压500V AC，额定冲击耐受电压6kV，符合IEC 60947-2标准，适用于复杂电网环境
5
具备限流等级3级，有效降低短路时的电弧能量，提高系统安全性
6
支持DIN导轨安装，宽度为6×9mm，安装便捷，适合在配电箱中密集布置
7
配备清晰的触点位置指示和开/关状态显示，便于现场运维人员快速判断运行状态
8
接线端子为隧道式设计，支持上下接线，可连接1~25mm²单股硬线或1~16mm²软线（含或不含篐线端子），剥线长度14mm，紧固扭矩2.5N·m，确保接触稳定可靠
9
机械寿命达20000次，电气寿命10000次，长期使用性能稳定
10
符合多项国际与国内标准，包括IEC 60898-1、GB 10963.1、IEC 60947-2等，并通过CE、CCC、CCS认证
11
产品为Green Premium环保级别，符合REACH、RoHS指令，不含SVHC、汞及有毒重金属，环保合规性强
12
运行温度范围宽，可在-35°C至70°C环境下正常工作，贮存温度可达-40°C至85°C，适应多种恶劣工况
13
IP20防护等级，适用于室内干燥环境，污染等级3，具备良好的防尘与电气隔离性能
使用场景 APPLICATIONS
1
适用于工业厂房、商业建筑、数据中心等场所的低压配电系统中，作为主干或支路回路的过载与短路保护装置
2
特别适合用于驱动大功率电机、空调压缩机、水泵、风机等具有高启动电流特性的负载设备
3
可广泛应用于配电箱、控制柜、照明回路、动力回路等需要高分断能力和稳定保护性能的场合
4
适用于需要频繁操作和高可靠性运行的自动化控制系统
5
在需要符合环保法规和绿色采购要求的项目中，该产品因其Green Premium认证而具备显著优势
6
可与其他施耐德Acti 9系列产品配合使用，构建模块化、标准化的配电解决方案
注意事项 PRECAUTIONS
1
请确保安装环境通风良好，避免长时间处于高温、高湿或粉尘严重的环境中，尽管产品具备一定的防护能力，但极端条件可能影响使用寿命
2
安装前请确认线路电压、电流参数与断路器规格匹配，特别是D曲线适用于高启动电流负载，不建议用于纯阻性负载或小功率照明回路
3
必须使用符合规定的工具进行接线操作，紧固扭矩应严格控制在2.5N·m，避免因过紧或过松导致接触不良或螺栓损坏
4
不得擅自拆解或改装本产品，以免影响安全性能和认证有效性
5
虽然具备隔离功能，但在进行维护或检修时，仍需按照电气安全规范执行断电、验电、挂牌上锁等程序
6
若需漏电保护功能，请另行配置剩余电流动作保护器（RCD）或组合式RCBO，本产品本身不具备漏电保护功能
7
建议定期检查触点状态和接线端子紧固情况，特别是在高振动或频繁启停的工况下
8
本产品保修期为18个月，自交付之日起计算，请保留购买凭证以备售后查询
9
存储时应避免阳光直射、潮湿和化学腐蚀性气体，推荐在原包装内存放于干燥阴凉处
