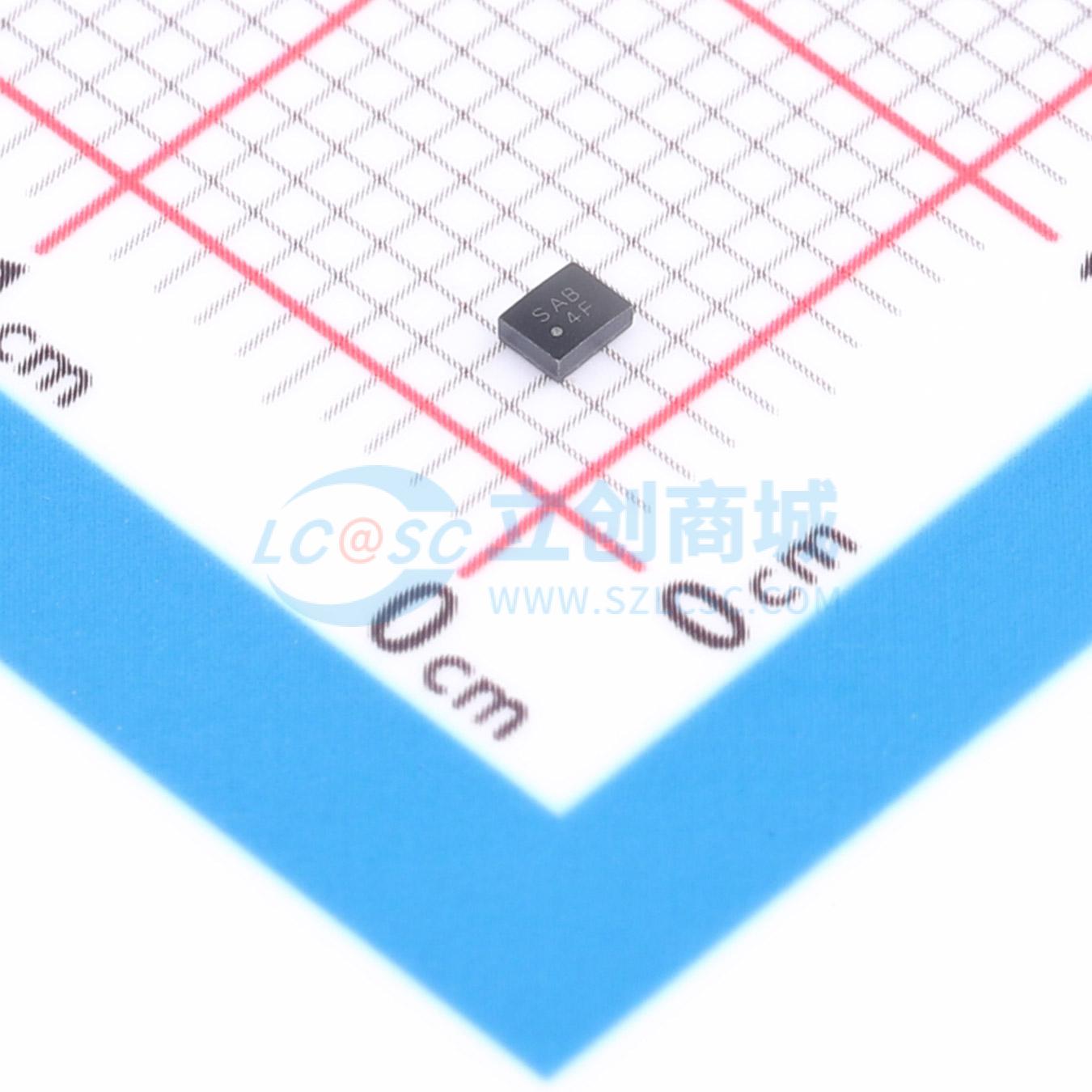

温馨提醒：图片仅供参考，商品以实物为准
SPSD01B03A
差分双工器B1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 差分DPX B1
- 品牌名称
- SAPPLAND(左蓝微电子)
- 商品型号
- SPSD01B03A
- 商品编号
- C50331763
- 商品封装
- SMD-8P,1.8x1.4mm
- 包装方式
- 编带
- 商品毛重
- 0.0216克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 双工器 | |
| 低频带衰减(Min) | 10dB | |
| 高频带衰减(Min) | 30dB | |
| 工作温度 | -20℃~+85℃ | |
| 低频带范围 | 1.92GHz~1.98GHz | |
| 高频带范围 | 2.11GHz~2.17GHz |
| 属性 | 参数值 | |
|---|---|---|
| 低频带回波损耗(Min) | - | |
| 高频带回波损耗(Min) | - | |
| 低频带插入损耗(Max) | 1.8dB | |
| 高频带插入损耗(Max) | 2.2dB | |
| 低频带驻波比(Max) | 2.3；2.2 | |
| 高频带驻波比(Max) | 2.2 |
商品概述
SPSD01B03A是一款平衡式SAW双工器，工作频段为Band 1。该器件采用1.8×1.4×0.65mm封装，具有低插入衰减和低通带纹波特性，同时提供发射与接收端口间的高隔离度。其工作温度范围为-20 ~ +85°C，存储温度范围为-40 ~ +85°C。在+29 dBm输入功率、50°C条件下可持续工作5000小时，端口间直流电压为3V（测试温度25±2°C）。产品符合RoHS标准。
商品特性
- 平衡式结构
- 低插入衰减
- 低通带纹波
- 高收发隔离度
- 符合RoHS标准
- 工作温度范围：-20 ~ +85°C
- 存储温度范围：-40 ~ +85°C
- 输入功率：+29 dBm（5000小时，50°C）
- 端口间直流电压：3V（25±2°C）
- 封装尺寸：1.8×1.4×0.65mm
应用领域
- 移动通信设备
- 无线通信模块
- 射频前端系统
