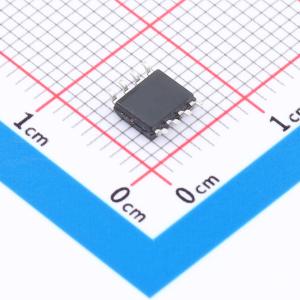

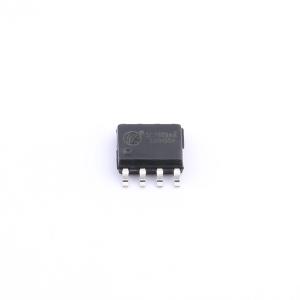

温馨提醒：图片仅供参考，商品以实物为准
GR7889AANS08ARDQ
马达控制驱动IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双向大电流马达驱动芯片，最大输出电流5A,工作电压2.0-20V,超低导通电阻，具有过热保护，短路保护，过流保护及紧急停止功能，能够满足大多数小型到中型直流电机的驱动需求等。
- 品牌名称
- GR(国睿)
- 商品型号
- GR7889AANS08ARDQ
- 商品编号
- C50331452
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | - | |
| 峰值电流 | 10A | |
| 工作电压 | 2V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | - | |
| 静态电流(Iq) | 10nA | |
| 工作温度 | -20℃~+85℃ | |
| 功能特性 | 主动制动功能；马达卡锁保护 |
商品概述
GR7889AA是一款专为低电压工作系统设计的大功率单通道直流电机驱动集成电路。它采用由低输出导通电阻的PMOS和NMOS功率晶体管构成的H桥驱动器，确保电路在持续大电流工作时功耗较低，并能长时间稳定运行。该芯片内置温度保护功能，当低内阻的负载电机堵转或输出短路导致电流骤增、功耗急剧上升、芯片温度快速升高时，若温度超过内部保护电路设定的阈值（典型值130℃），内部电路将关断输出以切断负载电流，从而避免因过热引发塑料封装冒烟或起火等安全隐患。内置的温度迟滞电路确保电路温度恢复至安全范围后才允许重新控制。此外，该芯片外围所需器件少，成本低廉，便于设计应用。
商品特性
- 宽电源电压范围：2~20V
- 内置采用PMOS/NMOS功率开关的H桥驱动器
- 低待机电流
- 可实现电机的正转、反转、停止和刹车四种功能
- 低输出阻抗
- 内置带迟滞效应的热保护功能
- 外部所需器件少
- 封装形式：DIP8、SOP8
应用领域
- 机器人
- 消费电子
- 玩具
- 工业设备
