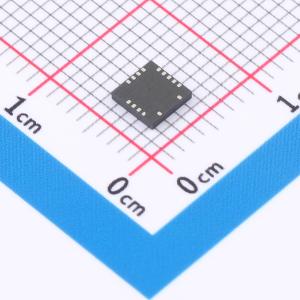

  • INS2040QC商品缩略图

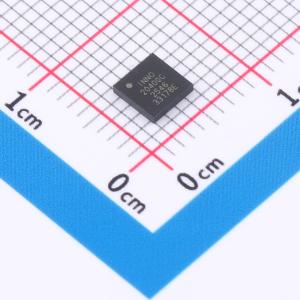

  • INS2040QC商品缩略图

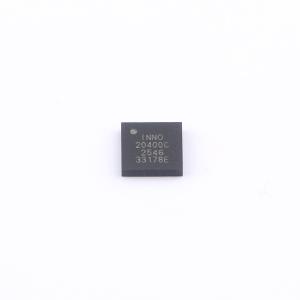

  • INS2040QC商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

INS2040QC

带双PWM输入的半桥GaN驱动器,适用于高低侧GaN FET,具备内置自举二极管和过温保护

SMT扩展库PCB免费打样
私有库下单最高享92折
商品型号
INS2040QC
商品编号
C50327347
商品封装
QFN-15(4x4)​
包装方式
编带
商品毛重
0.101克(g)

商品参数

暂无内容图标

参数完善中

商品概述

INS2040专为半桥拓扑中的高端和低端GaN FET驱动而设计。它有两个逻辑输入,用于通过互锁控制高端和低端驱动器,且两个驱动器都有分离输出,可分别调整导通和关断速度。当低端驱动器导通时,一个250V的内部自举二极管从PVCC为高端自举电容充电。为保护GaN FET的栅极免受过高电压应力影响,两个驱动器都采用专用的5V LDO,以精确保持相同的驱动电压。即使SW和PGND的共模电压范围分别为 -5V至200V和 -5V至5V,它也能提供快速的传播延迟和出色的延迟匹配。INS2040提供重要的保护功能,包括独立的电源欠压锁定和过温保护。强大的驱动能力和出色的延迟匹配使INS2040适用于高功率和高频应用。

商品特性

  • 200V集成半桥栅极驱动器
  • 带UVLO保护的5V紧密稳压高端和低端驱动器电源
  • 分离输出,可调节导通/关断速度
  • 2A上拉和4A下拉驱动能力
  • 带互锁的双PWM逻辑输入
  • 集成自举二极管
  • 快速传播延迟(典型值25ns)
  • 出色的延迟匹配(典型值1ns)
  • SW和PGND:直流/瞬态高达±5V
  • 140μA低静态电流
  • 15引脚QFN 4mm×4mm封装

应用领域

  • 高压半桥或全桥转换器
  • 图腾柱PFC、LLC、AHB、有源钳位反激式
  • 家用电器、工厂自动化和工业逆变器的电机驱动器
  • 电池形成、太阳能微型逆变器
