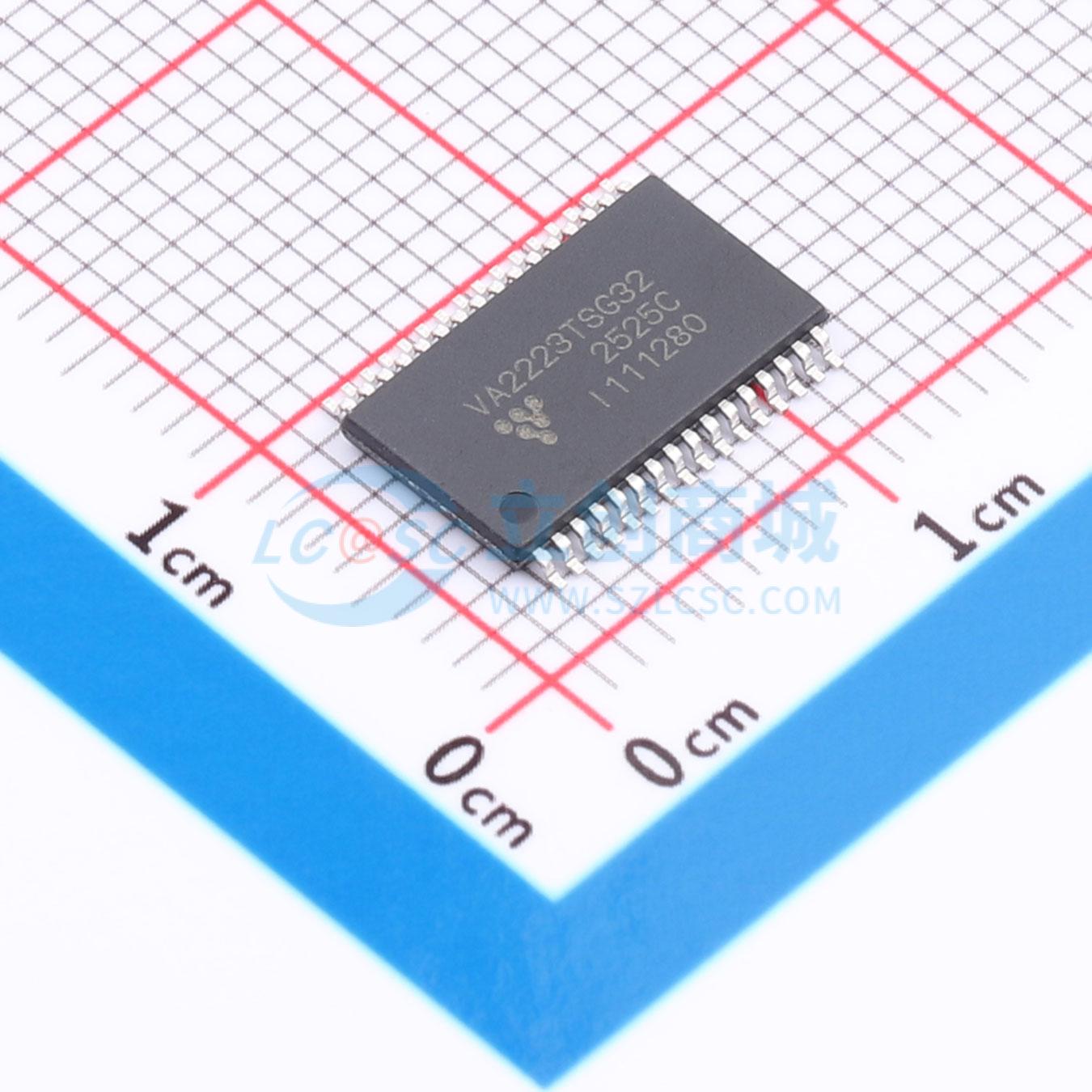

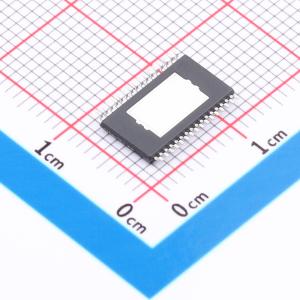

温馨提醒：图片仅供参考，商品以实物为准
VA2223TSG32
无滤波D类音频放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VA2223 30W 立体声、60W 单声道、4.5V 至 26V 电源电压、模拟输入 D 类音频放大器
- 品牌名称
- VIVA(昱盛)
- 商品型号
- VA2223TSG32
- 商品编号
- C50327234
- 商品封装
- TSSOP-32
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 30Wx2@4Ω；30Wx2@8Ω | |
| 总谐波失真+噪声(THD+N) | 0.03% | |
| 静态电流(Iq) | 25mA | |
| 信噪比 | 97dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 70dB | |
| 效率 | 90% | |
| 输入通道数 | 2对差分输入 | |
| 功能特性 | 无滤波器架构；模拟电压增益；使能/关断功能；自动静音/免噪音开关；集成PLL | |
| 工作电压 | 4.5V~26V | |
| 工作温度 | -40℃~+85℃ |
商品概述
VA2223是一款经济高效的无滤波器D类立体声音频功率放大器，可在多种电源电压下工作。它通过简单的分压器提供增益控制，能够以较低的电源电流和较少的外部元件，直接驱动桥接式立体声扬声器，每通道输出30W至4Ω或8Ω负载。五种不同的PWM频率调整使其特别适用于任何消费电子产品，尤其是高功率输出扬声器。功率限制功能可确保扬声器安全运行，并对输入信号进行归一化处理。 该器件能量转换效率高达90%（8Ω负载），因此在播放音乐时无需外部散热器。 VA2223还集成了防爆音、输出短路及过热保护电路，以确保设备可靠性。该器件还提供直流检测和保护方案，以防止扬声器音圈损坏。 VA2223采用带裸露焊盘的绿色TSSOP-32封装。
商品特性
- 工作电压范围：4.5V至26V
- 驱动8Ω扬声器时最高效率达90%
- 在24V电压下，驱动8Ω负载时每通道30W，总谐波失真加噪声小于2%
- 在18V电压下，驱动4Ω负载时每通道30W，总谐波失真加噪声为1%
- 在18V电压下，并联桥接式负载模式下驱动4Ω负载时单通道50W，总谐波失真加噪声为10%
- 在21V电压下，并联桥接式负载模式下驱动3Ω负载时单通道60W，总谐波失真加噪声小于1%
- 多种开关频率以避免调幅干扰
- 可选时钟主/从同步模式
- 可配置的4/5段PWM频率：400kHz/500kHz/600kHz/1MHz/1.2MHz
- 分压器可选增益设置
- 出色的电磁干扰/电磁兼容性能
- 可扩展的功率限制功能
- 故障指示输出端子
- 扬声器直流检测和保护
- 并联桥接式负载扬声器驱动连接
- 带自动恢复功能的热保护
- 扬声器保护电路
- 短路和热保护
- 符合RoHS 2.0标准的绿色TSSOP-32封装，带裸露焊盘
应用领域
- 液晶电视
- 多媒体音箱
- 汽车后装市场
- 声霸和手提音响
