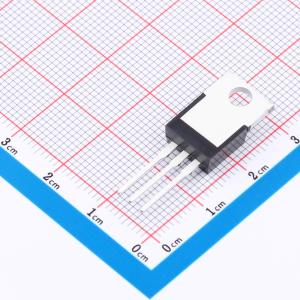

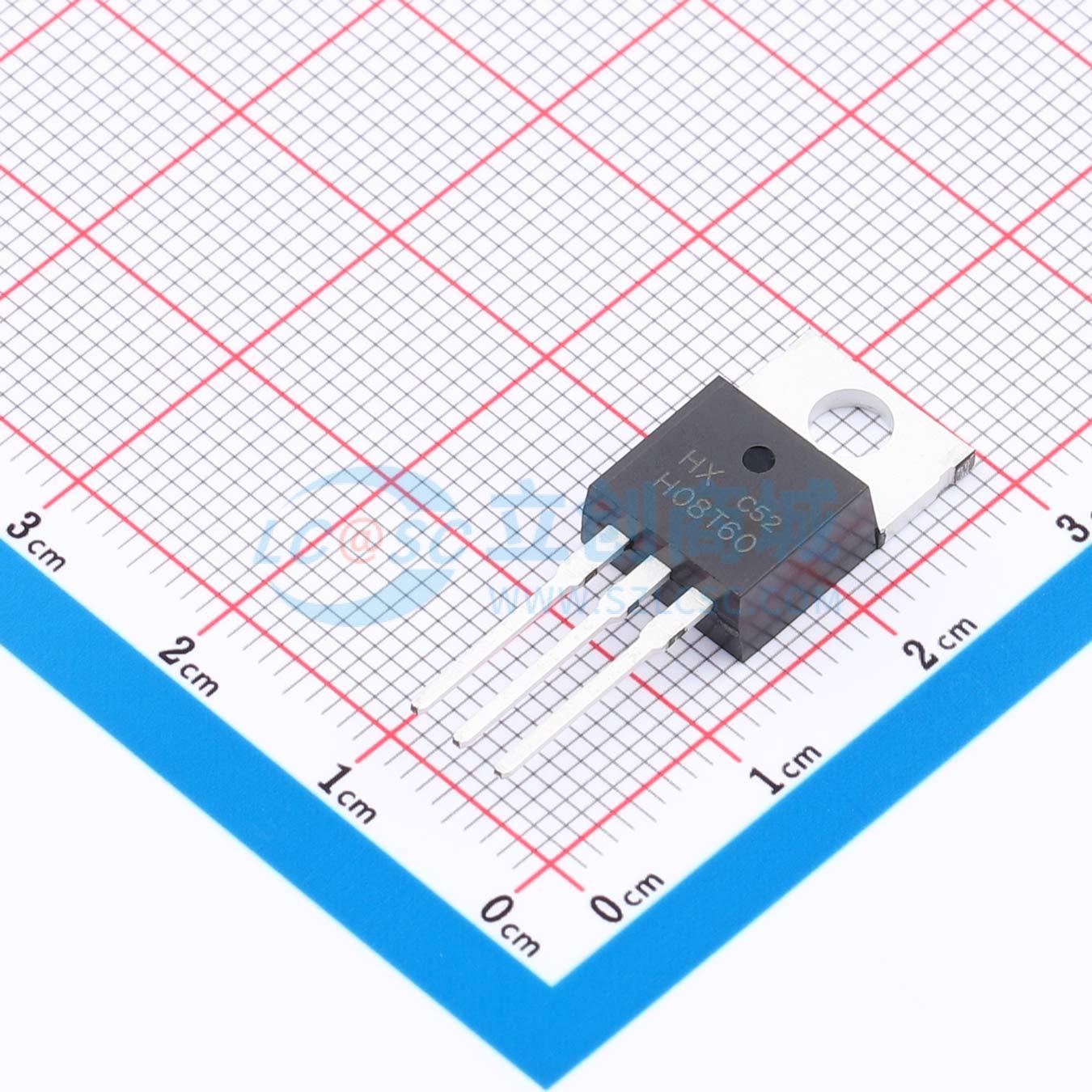

温馨提醒：图片仅供参考，商品以实物为准
H08T60
600V 16A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集电极-发射极电压：600V，集电极电流：16A，耗散功率：104W，广泛应用于光伏逆变器、储能、UPS、电焊机等。
- 品牌名称
- Huixin(慧芯)
- 商品型号
- H08T60
- 商品编号
- C50325456
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 16A | |
| 耗散功率(Pd) | 104W | |
| 输出电容(Coes) | 40pF | |
| 正向脉冲电流(Ifm) | 30A | |
| 集射极饱和电压(VCE(sat)) | 2.2V@8A,15V | |
| 栅极阈值电压(Vge(th)) | 4.4V@250uA | |
| 栅极电荷量(Qg) | 44nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 611pF | |
| 开启延迟时间(Td(on)) | 7ns | |
| 关断延迟时间(Td(off)) | 48ns | |
| 导通损耗(Eon) | 150uJ | |
| 关断损耗(Eoff) | 170uJ | |
| 反向恢复时间(Trr) | 47ns | |
| 工作温度 | -55℃~+150℃ | |
| 反向传输电容(Cres) | 9pF |
