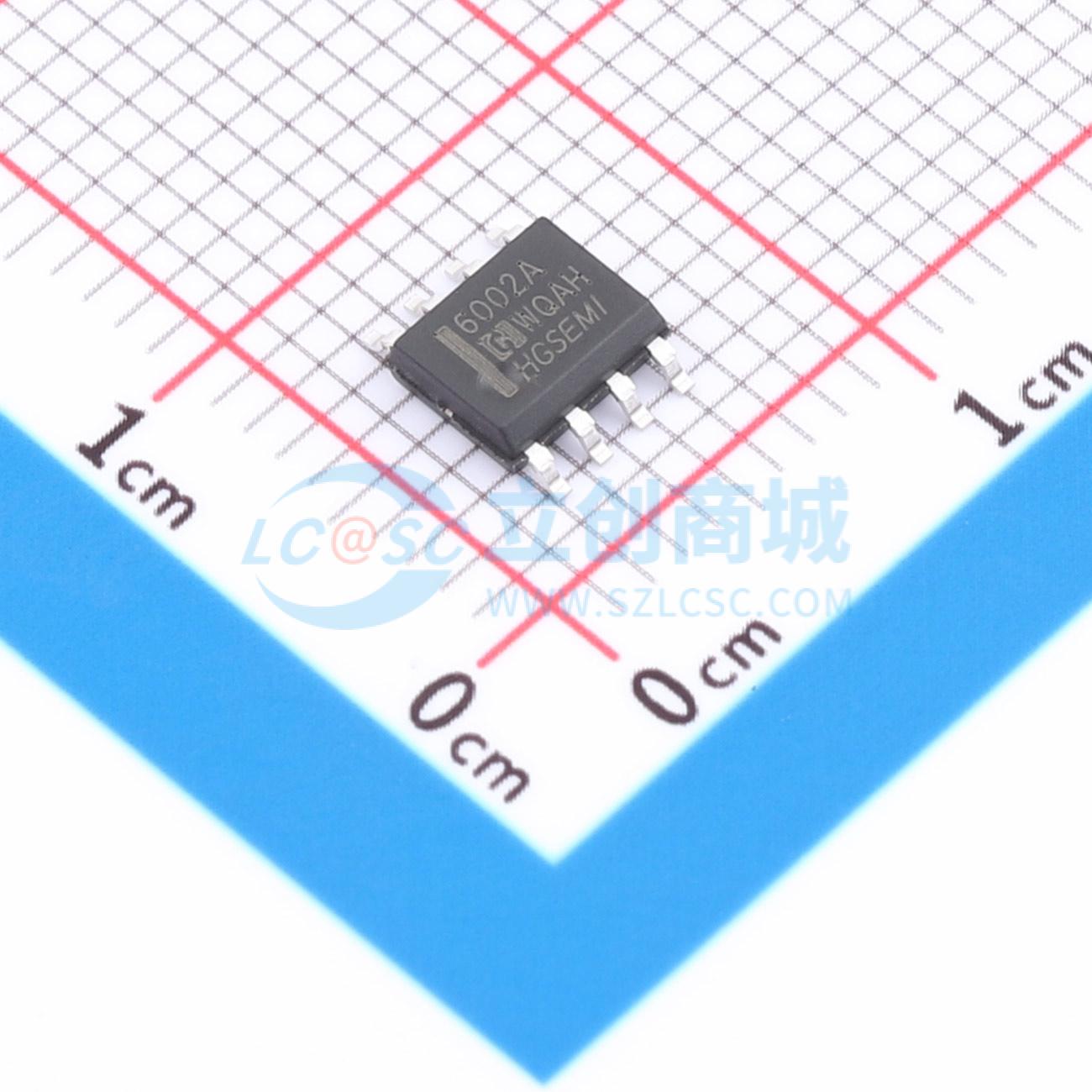

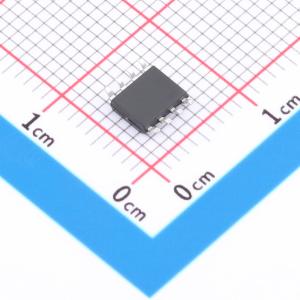

温馨提醒：图片仅供参考，商品以实物为准
HGV6002AIM/TR
微功耗1.5MHz、低噪声、RRIO、1.8V CMOS放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Micro-Power 1.5MHz, Low-Noise, RRIO,1.8V CMOS Amplifiers
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HGV6002AIM/TR
- 商品编号
- C50314589
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.077克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.5MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1.2V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 25nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 静态电流(Iq) | 75uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | EMI滤波/RF抑制 |
商品概述
HGV600xA系列单通道、双通道和四通道运算放大器专为通用成本敏感型系统和应用而设计。其具备轨到轨输入和输出摆幅、低静态电流（典型值75μA）、宽带宽（1.5 MHz）以及极低噪声（1 kHz下为25 nV/√Hz）等特点，使其在需要成本与性能良好平衡的各种电池供电应用中极具吸引力，例如音频输出、消费电子、烟雾探测器、便携式医疗设备和白色家电。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用。HGV600xA放大器的稳健设计为电路设计人员提供了易用性：单位增益稳定，可驱动高达500 pF的容性负载，集成了射频/电磁干扰抑制滤波器，过驱条件下无相位反转，以及高静电放电保护（5kV HBM）。HGV600xA放大器针对低至+1.8 V（±0.9 V）至高至+5.5 V（±2.75 V）的电压范围在0°C至70°C温度下工作进行了优化，并可在+2.0 V（±1.0 V）至+5.5 V（±2.75 V）的电压范围内在扩展温度范围-40°C至+125°C下工作。
商品特性
- 适用于成本敏感型系统的精密放大器
- 低噪声：1 kHz下为25 nV/√Hz
- 低输入失调电压：0.5 mV
- 1.5 MHz增益带宽积，单位增益稳定
- 微功耗：每个放大器静态电流为75 μA
- 单电源电压范围：1.8 V 至 5.5 V（工作温度0°C 至 70°C）
- 轨到轨输入和输出
- 内部射频/电磁干扰滤波器
- 扩展温度范围：-40°C 至 +125°C
应用领域
- 电池供电仪器
- 无线传感器
- 传感器信号调理
