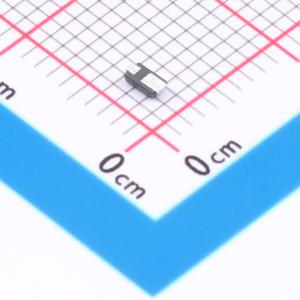

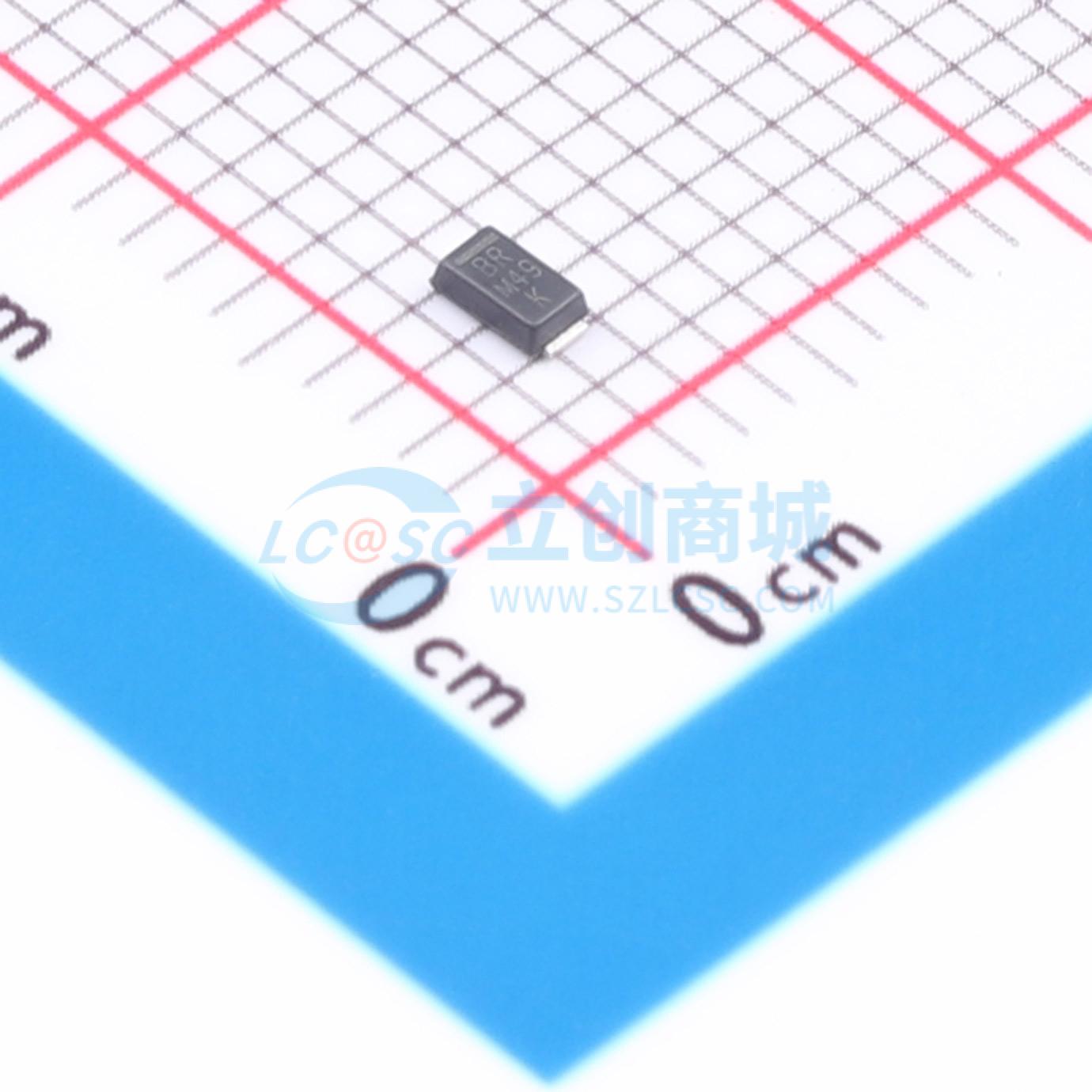

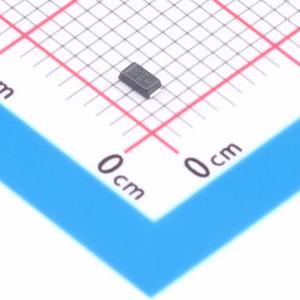

温馨提醒：图片仅供参考，商品以实物为准
MSMP17A-M3/89A
汽车级低轮廓、适用于自动贴装的单向氧化物平面芯片结二极管，用于敏感电子设备过压保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- VISHAY(威世)
- 商品型号
- MSMP17A-M3/89A
- 商品编号
- C50283870
- 商品封装
- DO-219AD
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 17V | |
| 钳位电压 | 27.6V | |
| 峰值脉冲电流(Ipp) | 5.4A@10/1000us | |
| 峰值脉冲功率(Ppp) | 150W@10/1000us | |
| 击穿电压(VBR) | 20.9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | - | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品特性
- 超薄外形，典型高度为0.65mm
- 适合自动贴装
- 采用氧化物平面芯片结
- 仅为单向极性
- 峰值脉冲功率：150W（10/1000μs）
- ESD能力：15kV（空气），8kV（接触）
- 符合J-STD-020C标准的MSL 1级，LF最大峰值为260°C
- 通过AEC-Q101认证
- 材料分类：有关合规定义请参见www.vishay.com/doc?99912
应用领域
用于保护敏感电子设备，防止由电感负载开关和雷击在IC、MOSFET、传感器单元信号线上引起的电压瞬变，保护敏感设备免受瞬态过电压影响。
