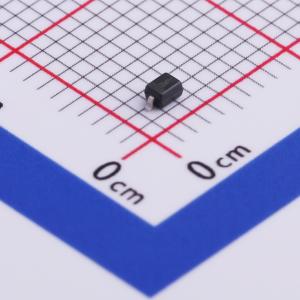

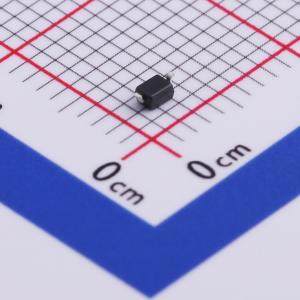

温馨提醒：图片仅供参考，商品以实物为准
SLESD3Z5V0C
双向TVS 5V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SLESD3Z5VOC旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件成为电路板空间有限设计中静电放电保护的理想选择。该器件专门设计用于保护连接到数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压的影响。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SLESD3Z5V0C
- 商品编号
- C513482
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 7.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 10pF |
商品概述
SLESD3Z5VOC旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件成为电路板空间有限设计中静电放电保护的理想选择。 该器件专门设计用于保护连接到数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压的影响。
商品特性
- IEC61000 - 4 - 2（ESD）：±15kV（空气放电），±8kV（接触放电）
- IEC61000 - 4 - 4（EFT）：40A（5/50ns）
- 峰值功耗：200W（8/20μs）
- 保护单向I/O线
- 低钳位电压
- 工作电压：5V
- 低泄漏电流
应用领域
- 高速线路：USB1.0/2.0、VGA、DVI、SDI、串行和并行端口
- 笔记本电脑、台式机、服务器
- 投影电视
- 手机及配件
- 便携式仪器
- 外设
