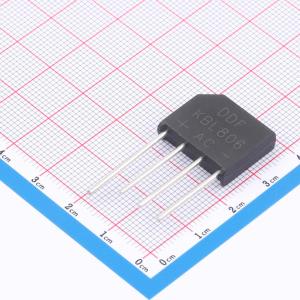

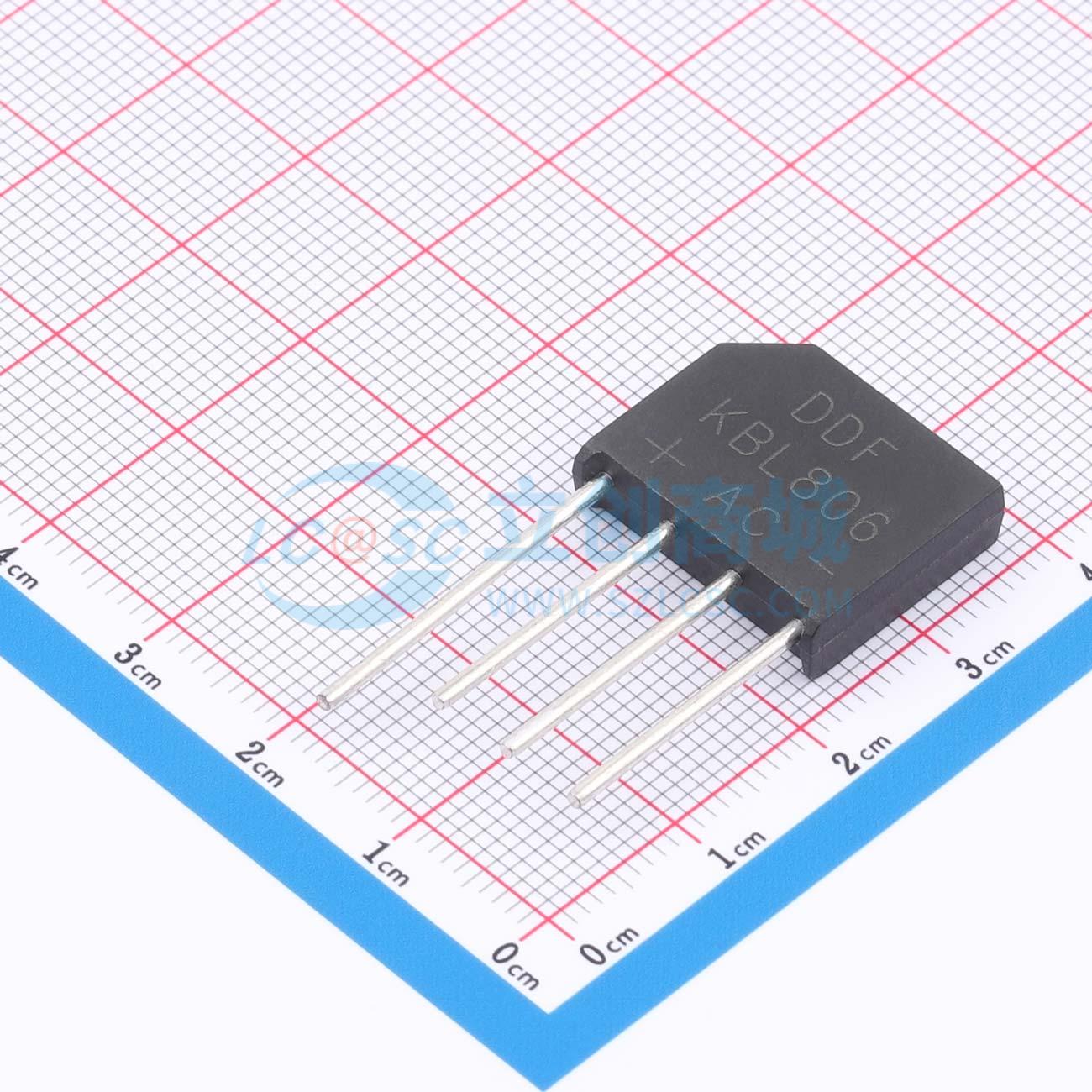

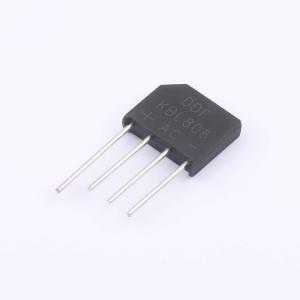

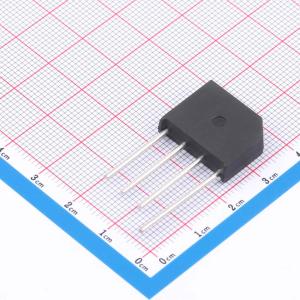

KBL806
600V 6A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 描述: 88MIL（非标准版） 正向压降(Vf): 1.1V@8A 直流反向耐压(Vr):600V 整流电流: 8A 非重复峰值浪涌电流 (Ifsm):150A 工作结温范围:-55℃~+150℃@(TJ)
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- KBL806
- 商品编号
- C50229832
- 商品封装
- KBL
- 包装方式
- 盒装
- 商品毛重
- 4.376克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 整流桥 | |
| 正向压降(Vf) | 11.1V@3A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@600V | |
| 非重复峰值浪涌电流(Ifsm) | 150A | |
| 工作结温范围 | -55℃~+150℃ | |
| 类型 | 单相整流 |
商品特性
- 适用于印刷电路板安装
- 该系列通过UL认证，列入认可元件索引，档案编号E484648
- 所用塑料材料具有UL 94V-0阻燃等级认可
- 内置印刷电路板支撑柱
- 高外壳介电强度
- 保证高温焊接能力：260℃下5秒，承受5磅（2.3公斤）拉力
- 外壳：采用可靠的模塑塑料技术，成本低廉
- 端子：镀层引线，符合Method 208可焊性要求
- 安装位置：任意
- 尺寸单位：英寸（毫米）
- 最大额定值与热特性：除非另有规定，额定值基于25℃环境温度，阻性或感性负载，60Hz
- 对于容性负载，电流需降额20%
- 电气特性：除非另有规定，特性基于25℃环境温度，阻性或感性负载，60Hz
- 对于容性负载，需降额20%
- 注：热阻为结到环境（在印刷电路板安装条件下）
- 额定值与特性曲线（除非另有说明，TA = 25℃）
- KBL8005至KBL810系列
- 图1：输出整流电流降额曲线
- 图3：典型瞬时正向特性
- 图2：最大非重复峰值正向浪涌电流
- 图4：典型反向特性
