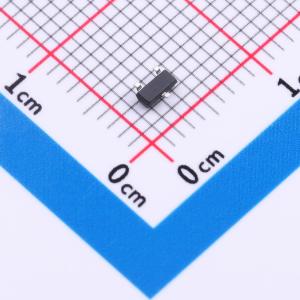

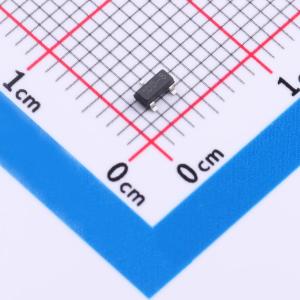

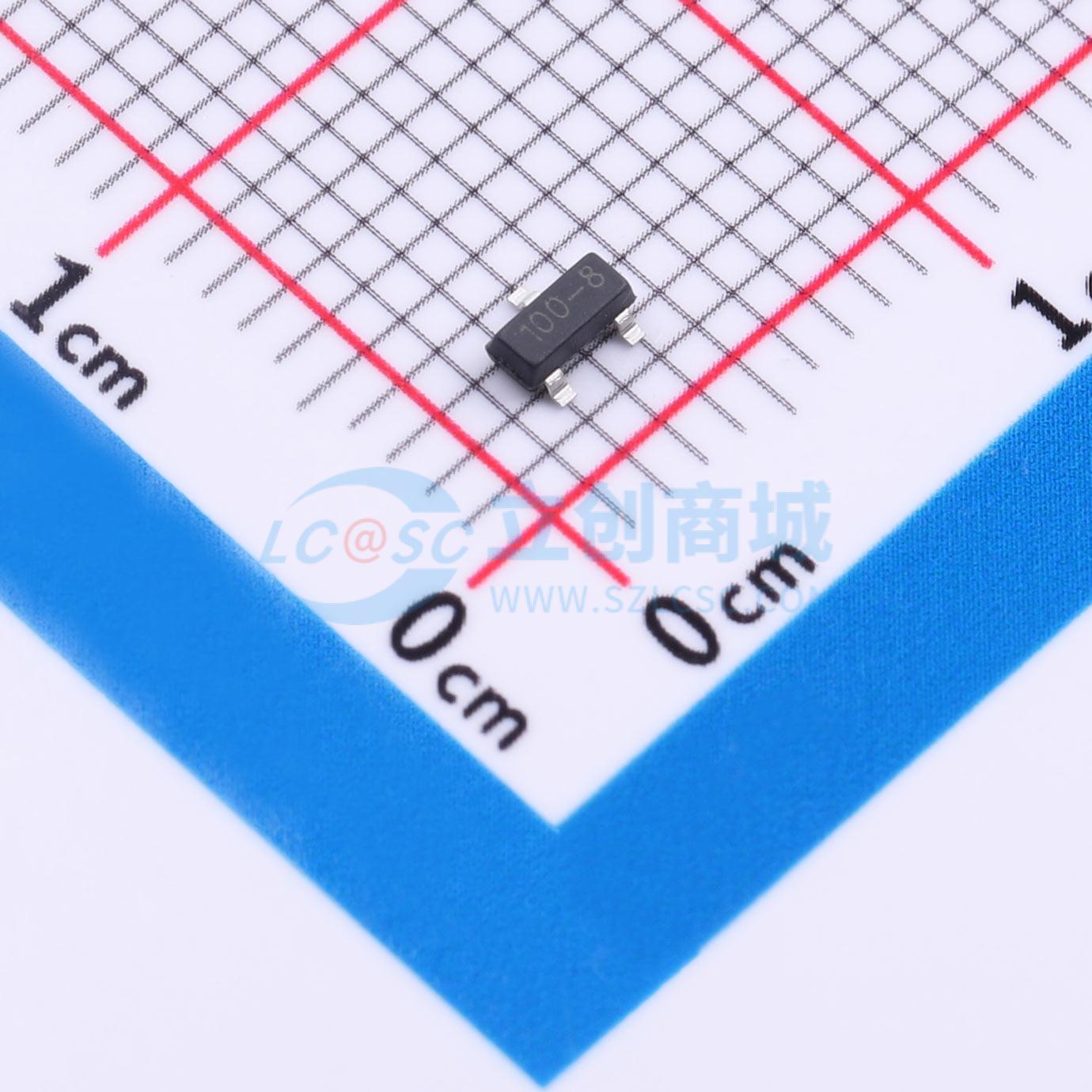

温馨提醒：图片仅供参考，商品以实物为准
MCR100-8-SOT-23
SCR具有低反向和正向阻断电流、低保持电流、低导通状态电压，采用玻璃钝化表面，适用于消费类应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 可控硅类型：单向可控硅。 断态峰值电压（VDRM/VRRM)：600V 通态电流（IT(RMS)）： 0.8A 浪涌电流（ITSM）：8A 峰值通态压降（VTM): 1.7 门极触发电流（IGT)：10-30uA 结温（TJ）：-40℃~+125℃
- 品牌名称
- DDF(鼎德丰)
- 商品型号
- MCR100-8-SOT-23
- 商品编号
- C50229460
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.031767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 断态峰值电压(Vdrm) | 600V | |
| 通态电流(It) | 800mA | |
| 浪涌电流 | 8A | |
| 门极平均耗散功率(PG(AV)) | 10mW |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.7V | |
| 门极触发电流(Igt) | 30uA；200uA | |
| 门极触发电压(Vgt) | 800mV | |
| 保持电流(Ih) | 5mA | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 灵敏栅极触发电流 – 最大200uA
- 低反向和正向阻断电流 – 最大100uA，Tc = 125°C
- 低维持电流 – 最大5mA
- 低导通态电压 (典型值1.3V)
- 玻璃钝化表面，确保可靠性和一致性
应用领域
- 继电器和灯驱动器
- 小型电机控制
- 较大晶闸管的栅极驱动器
- 传感和检测电路
