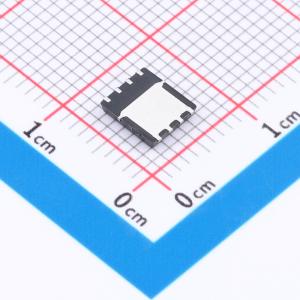

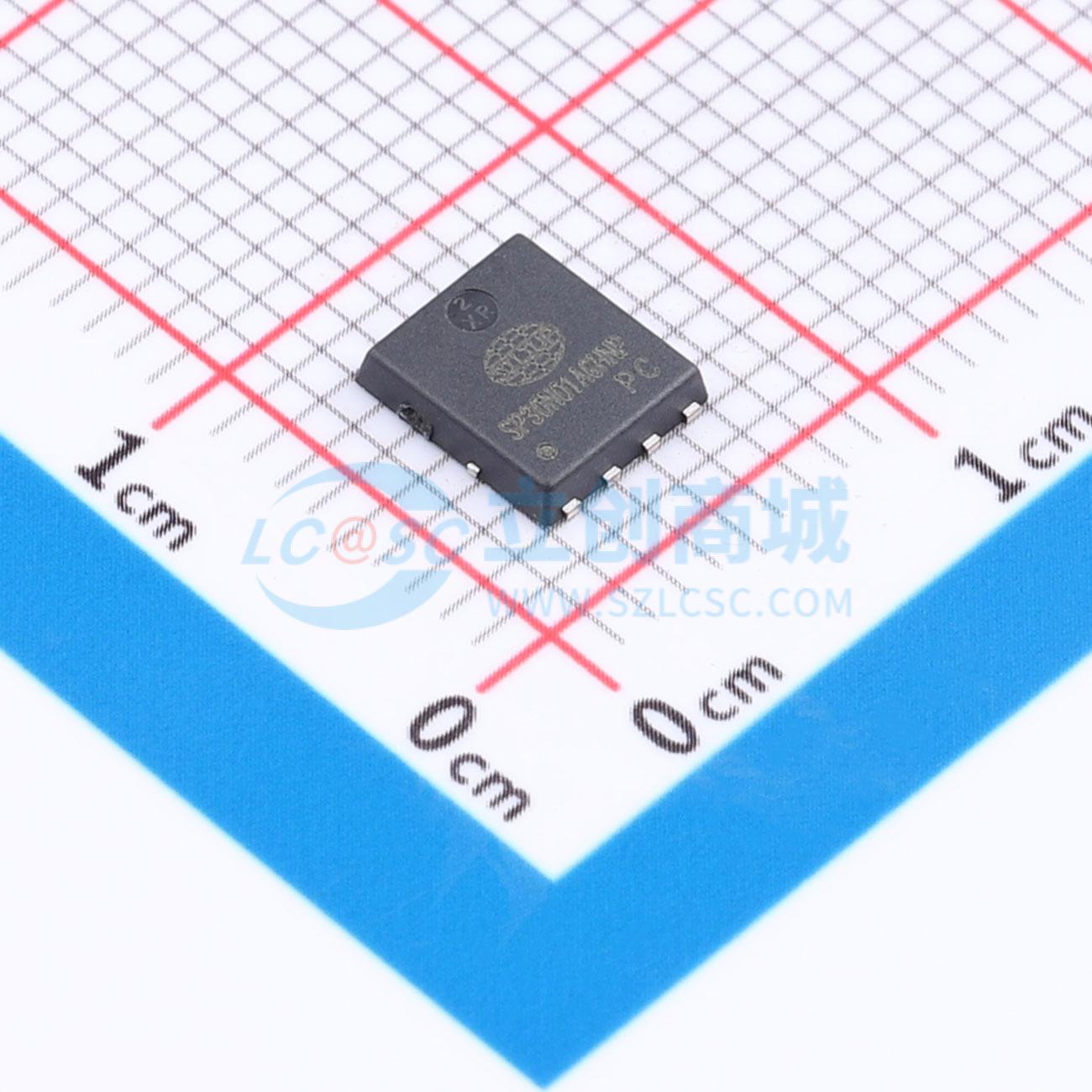

温馨提醒：图片仅供参考，商品以实物为准
SP30N01AGHNP
30V 415A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 大电流SGT MOSFET产品，N沟道，耐压：30V，电流：415A，RDSON：0.75mR
- 品牌名称
- Siliup(矽普)
- 商品型号
- SP30N01AGHNP
- 商品编号
- C50199168
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 415A | |
| 导通电阻(RDS(on)) | 0.75mΩ@10V | |
| 耗散功率(Pd) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 98nC@10V | |
| 输入电容(Ciss) | 6.2nF | |
| 反向传输电容(Crss) | 160pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 3.6nF |
商品特性
- 快速开关
- 低栅极电荷和导通电阻
- 铜夹工艺
- 先进的分裂栅沟槽技术
- 100%单脉冲雪崩能量测试
应用领域
- 脉宽调制(PWM)应用
- 硬开关和高频电路
- 电源管理
