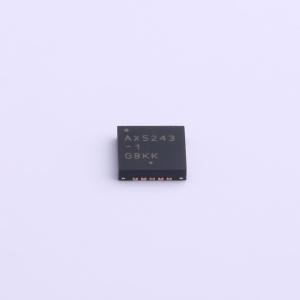

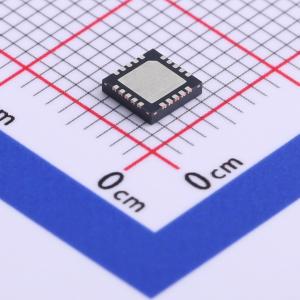

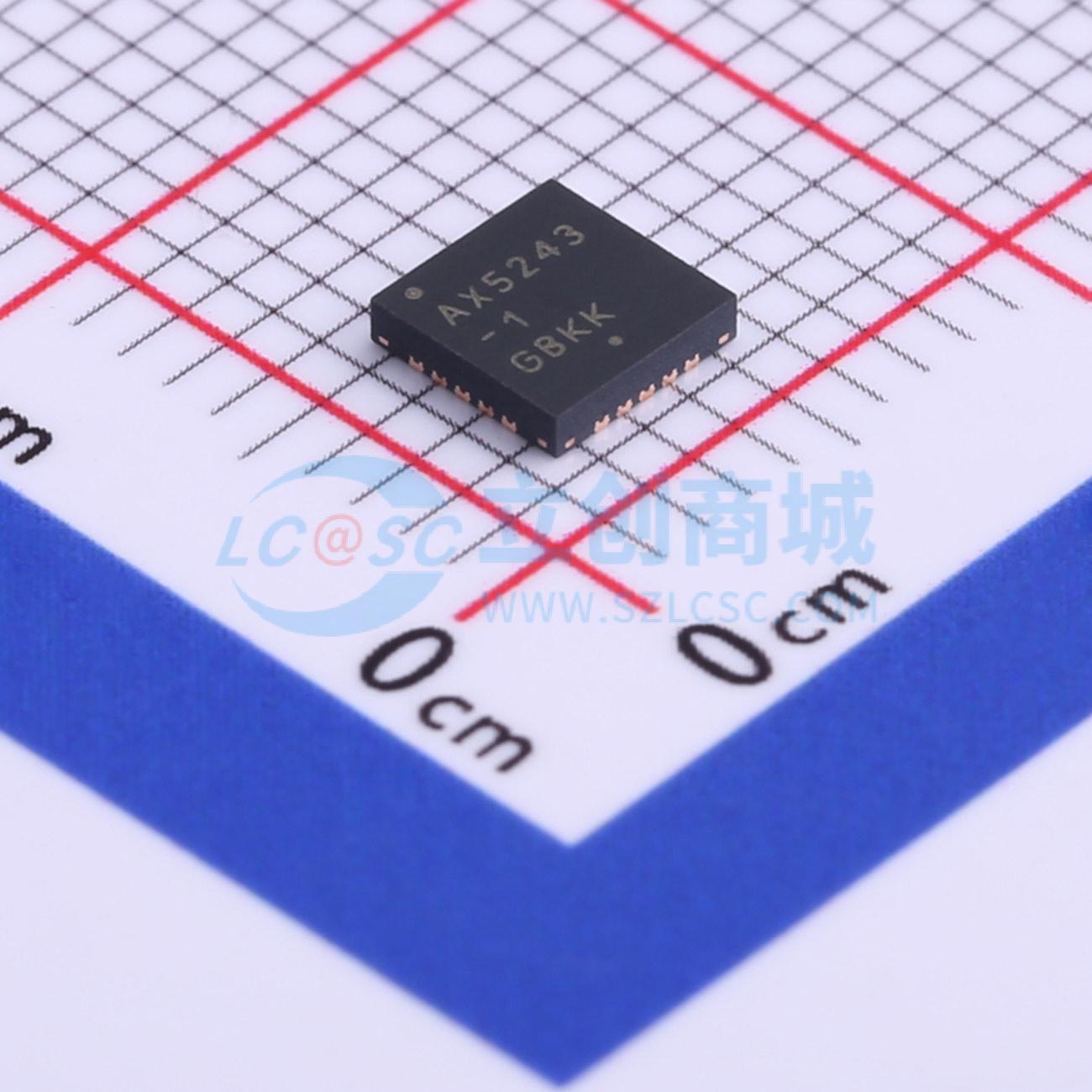

AX5243-1-TW30
停产 AX5243-1-TW30
- 描述
- AX5243 是一款真正的单芯片、超低功耗、窄带宽 CMOS 收发器，用于 27 至 1050 MHz 许可和未许可频带。这种片上收发器包含完全集成的射频前端、调制器和解调器。基带数据处理在先进灵活的通信控制器中实施，可通过 SPI 接口进行用户友好的通信。它针对 FSK、4-FSK、GFSK、GMSK、MSK、ASK 和 PSK 调制支持从 0.1 kbps 至 125 kbps 的任何数据速率。AX5243 可基于 1.8 V 至 3.6 V 电源电压，-40°C 至 85°C 温度范围运行。对于 868 MHz 载波频率下的发射，它使用 7 - 48 mA，对于 169 MHz 频率下的发射则使用 4 – 51 mA，具体取决于输出功率。接收运行时，在 868 MHz 载波频率下使用 9 - 11 mA，在 169 MHz 频率下则使用 6.5 - 8.5 mA。它还具有一个内置的最低功耗全集成振荡器。在默认模式下，振荡频率为 640 Hz +/- 1.5%，在快速模式下为 10.2 kHz +/- 1.5%。使用内部硬件针对射频参考时钟校准该低功耗振荡器之后，可以实现此类准确度。AX5243 的特性使其成为可集成到售票等多种电池供电解决方案中的理想接口，或者用作传感器等遥测应用的收发器。
- 品牌名称
- onsemi(安森美)
- 商品型号
- AX5243-1-TW30
- 商品编号
- C512871
- 商品封装
- QFN-20-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | - | |
| 接口 | SPI | |
| 工作电压 | 1.8V~3.6V | |
| 应用领域 | 通用ISM<1GHz | |
| 输出功率 | 16dBm |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 125Kbps | |
| 发射电流 | 48mA | |
| 灵敏度 | -137dBm | |
| 接收电流 | 6.5mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
AX5243是一款真正的单芯片超低功耗窄带CMOS收发器，适用于27 MHz至1050 MHz的授权和非授权频段。片上收发器由一个集成了调制器和解调器的全集成射频前端组成。基带数据处理在一个先进且灵活的通信控制器中实现，该控制器可通过SPI接口实现便捷的用户通信。
商品特性
- 先进的多通道窄带单芯片超高频收发器（FSK / MSK / 4 - FSK / GFSK / GMSK / ASK / AFSK / FM / PSK）
- 低功耗
- 宽电源电压范围：1.8 V - 3.6 V单电源
- 高灵敏度/高选择性接收器
- 数据速率从0.1 kbps到125 kbps
- 可选的前向纠错（FEC）
- 高选择性接收器，邻道抑制高达45 dB
- 最大输入功率0 dBm
- 数据速率误差容限>±10%
- 短前导码模式允许接收器以低至16位前导码工作
- 快速状态切换时间
- 发射器
- 数据速率从0.1 kbps到125 kbps
- 高效、高线性度集成功率放大器
- 最大输出功率：868 MHz时为16 dBm，433 MHz时为16 dBm，169 MHz时为16 dBm
- 功率电平以0.5 dB为步长可编程
- GFSK整形，BT = 0.3或BT = 0.5
- 无限制的功率斜坡整形
- 频率生成
- 可配置用于27 MHz - 1050 MHz频段
- 射频载波频率和FSK频偏以1 Hz为步长可编程
- 超快速稳定的射频频率合成器，实现低功耗
- 全集成射频频率合成器，具备VCO自动量程和带宽提升模式，实现快速锁定
- 可配置为全集成VCO、带外部电感的内部VCO或全外部VCO
- 可配置为全集成或外部合成器环路滤波器，适用于大范围带宽
- 信道跳频速率高达2000跳/秒
- 自动频率控制（AFC）
- 灵活的天线接口
- 集成RX/TX切换，带差分天线引脚
- 无线电唤醒功能
- 640 Hz或10 kHz最低功耗唤醒定时器
- 唤醒时间间隔可在98 s至102 s之间编程
- 精密的无线电控制器
- 无需微控制器干预的全自动数据包接收和传输
- 支持HDLC、原始、无线M - 总线帧和任意定义的帧
- 自动信道噪声电平跟踪
- 具备s分辨率时间戳，实现精确计时（例如用于跳频系统）
- 256字节微可编程FIFO，可选支持数据包大小>256字节
- 三个用于前导码字节、同步字和地址的匹配单元
- 能够与数据包数据一起存储RSSI、频率偏移和数据速率偏移
- 多个接收器参数集允许在接收前导码期间使用更激进的接收器参数，在不降低灵敏度的情况下显著缩短所需的前导码长度
- 先进的晶体振荡器
- 适用于各种晶体的快速启动和最低功耗稳态晶体振荡器
- 集成晶体调谐电容
- 可应用外部时钟参考（TCXO）
- 其他特性
- 少量外部组件
- SPI微控制器接口
- 扩展寄存器集
- 全集成电流/电压参考
- QFN20 4 mm x 4 mm封装
- 内部上电复位
- 欠压检测
- 10位1 MS/s通用ADC（GPADC）
应用领域
- 物联网
- 自动抄表（AMR）
- 安全应用
- 楼宇自动化
- 无线网络
- 消息寻呼
- 兼容：无线M - 总线、POCSAG、FLEX、KNX、Sigfox、Z - Wave、enocean
- 法规制度：EN 300 220 V2.3.1，包括窄带12.5 kHz、20 kHz和25 kHz定义；EN 300 422；FCC Part 15.247；FCC Part 15.249；FCC Part 90 6.25 kHz、12.5 kHz和25 kHz
