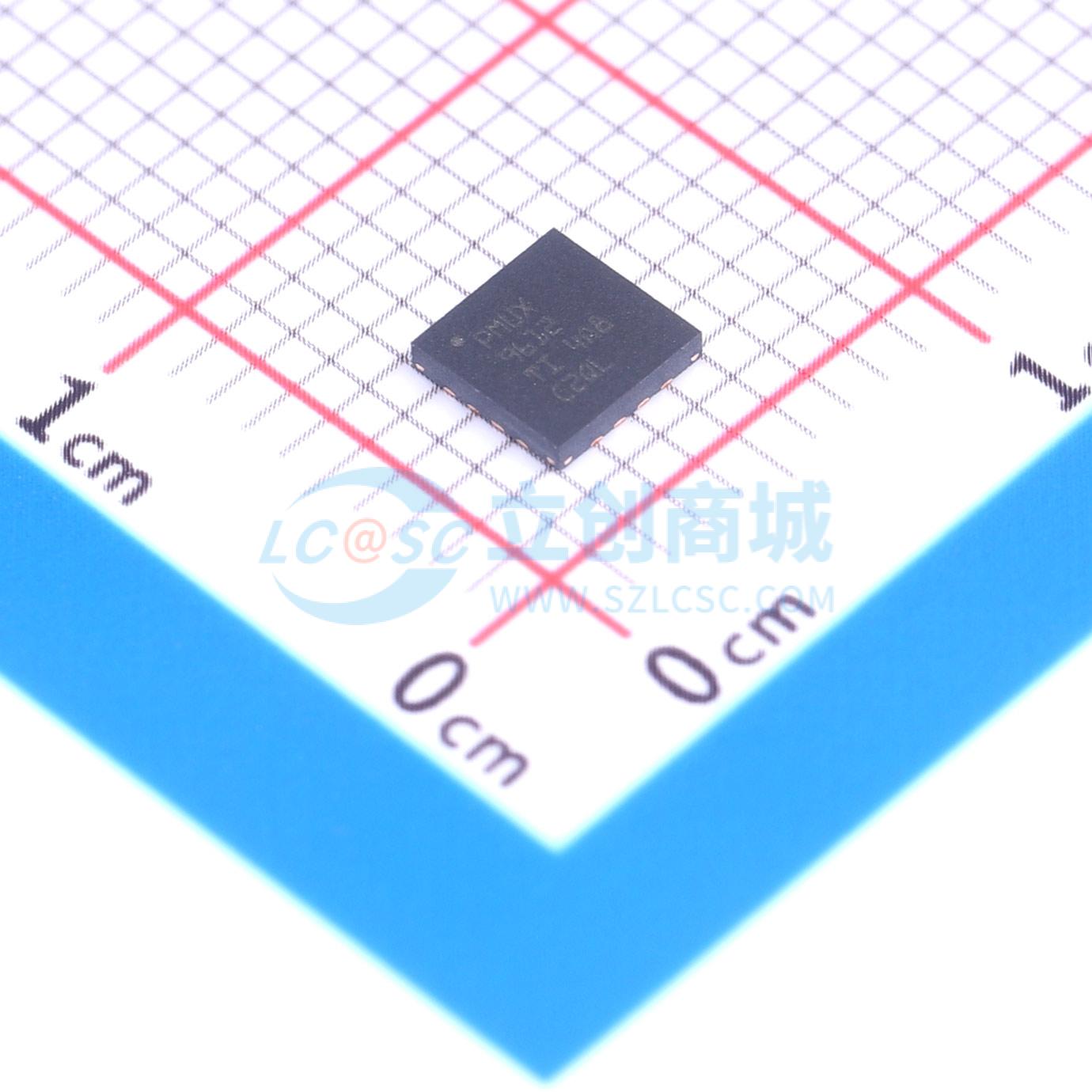

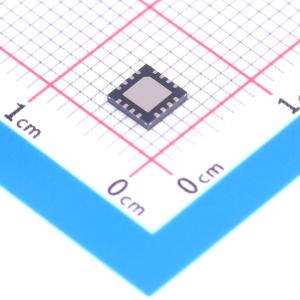

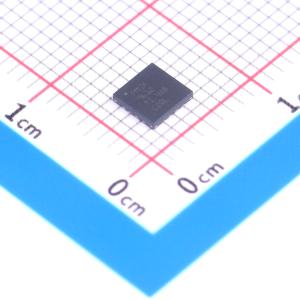

温馨提醒：图片仅供参考，商品以实物为准

PTMUX9612RUMR

品牌名称: TI(德州仪器)
商品型号: PTMUX9612RUMR
商品编号: C50177486
商品封装: WQFN-16(4x4)
包装方式: -
商品毛重: 0.64克(g)

商品参数

商品概述

TMUX9612是一款具有闩锁免疫能力的高压模拟开关。每个器件包含四个独立可控的1:1单刀单掷(SPST)开关通道。该器件可在双电源、单电源或不对称电源下工作，最大电源电压可达220V。TMUX9612在整个电源电压范围内都能提供稳定的模拟参数性能。该器件还支持源极(Sx)和漏极(Dx)引脚的双向模拟和数字信号传输。所有逻辑输入都支持1.8V、3.3V和5V逻辑电平，最高可接48V电压，为控制信号电压提供了系统灵活性。故障安全逻辑电路允许逻辑引脚在电源引脚之前上电，保护器件免受潜在损坏。该器件具备闩锁免疫能力，可防止器件内部寄生结构之间出现不良大电流事件。闩锁状态通常会持续到电源轨关闭，并且可能导致器件故障。闩锁免疫功能使该多路复用器系列可用于恶劣环境。

商品特性

支持高电源电压:双电源±10V至±110V；单电源10V至140V；支持不对称双电源工作，范围在+90V/-130V到140V/-80V之间
整个电源电压范围内参数稳定
闩锁免疫
连续电流高达200mA
输入漏电流低，25℃时为80pA
电荷注入低，为-20pC
关断隔离和串扰低，小于-100dB
导通电阻平坦度低，为0.435Ω
导通电阻低，为14Ω
关断电容低，为5pF
无需额外逻辑电源(VL)
支持1.8V逻辑
故障安全逻辑:最高支持48V，与电源无关
逻辑引脚集成下拉电阻
信号路径双向
宽工作温度范围TA:-40℃ 至 125℃
采用工业标准小型WQFN封装

应用领域

高压双向开关
模拟和数字信号开关
半导体测试设备
LCD测试设备
电池测试设备
数据采集系统(DAQ)
数字万用表(DMM)
工厂自动化与控制
可编程逻辑控制器(PLC)
模拟输入模块

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	1:1
	通道数	4
	导通电阻(Ron)	28Ω
	工作电压	10V~140V；10V~110V
	导通电容(Con)	15pF

	属性	参数值
	导通时间(ton)	75us
	关闭时间(toff)	35us
	带宽	530MHz
	工作温度	-40℃~+125℃
	传播延迟(tpd)	410ps
	电荷注入	-20pC
