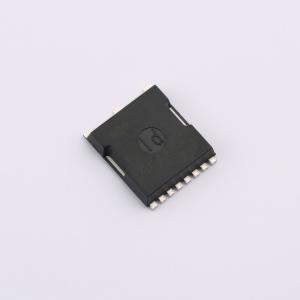

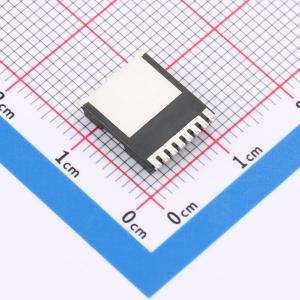

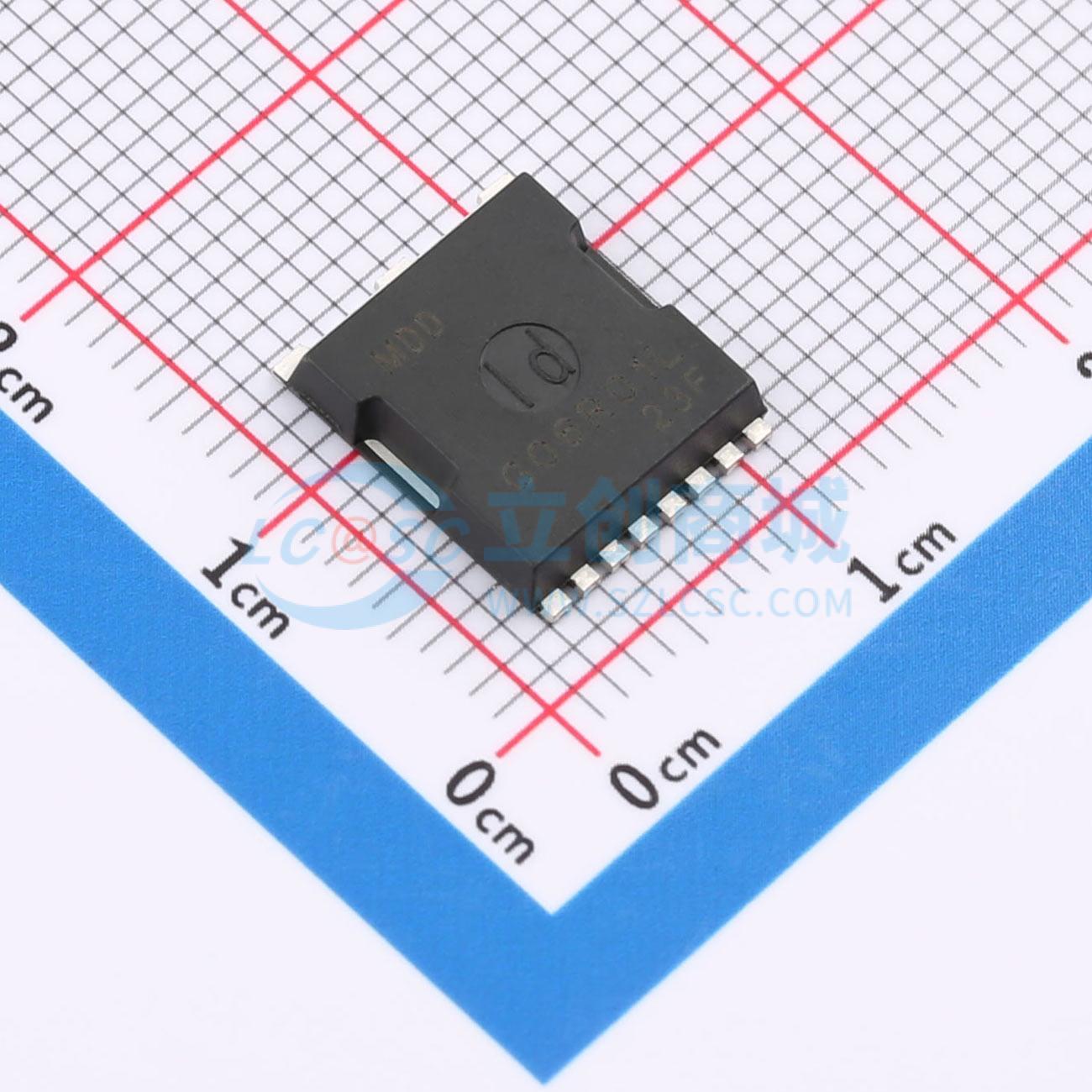

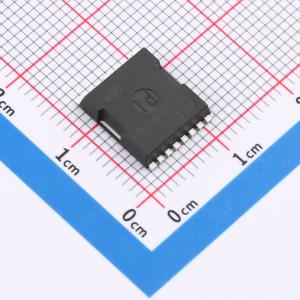

MDDG06R01L
N沟道 60V 330A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 60V N通道增强模式MOSFET
- 品牌名称
- MDD(辰达半导体)
- 商品型号
- MDDG06R01L
- 商品编号
- C50176503
- 商品封装
- TOLL
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 330A | |
| 导通电阻(RDS(on)) | 1.2mΩ@10V | |
| 耗散功率(Pd) | 330W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 7.397nF | |
| 反向传输电容(Crss) | 203pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 3.885nF |
商品概述
这款N沟道中压（MV）MOSFET采用集成屏蔽栅技术的先进功率沟槽工艺制造。该工艺经过优化，可将导通电阻降至最低，同时凭借同类最佳的软体二极管保持卓越的开关性能。
商品特性
- 在VGS = 10 V、ID = 30 A条件下,最大RDS(on) = 1.5 mΩ
- 极低的反向恢复电荷Qrr
- 经过100%单脉冲雪崩耐量(UIS)测试
- 经过100%漏源电压变化率(dVDS)测试
应用领域
- 脉冲宽度调制(PWM)应用
- 电机驱动器和不间断电源
- 微型太阳能逆变器
- 电池管理系统
