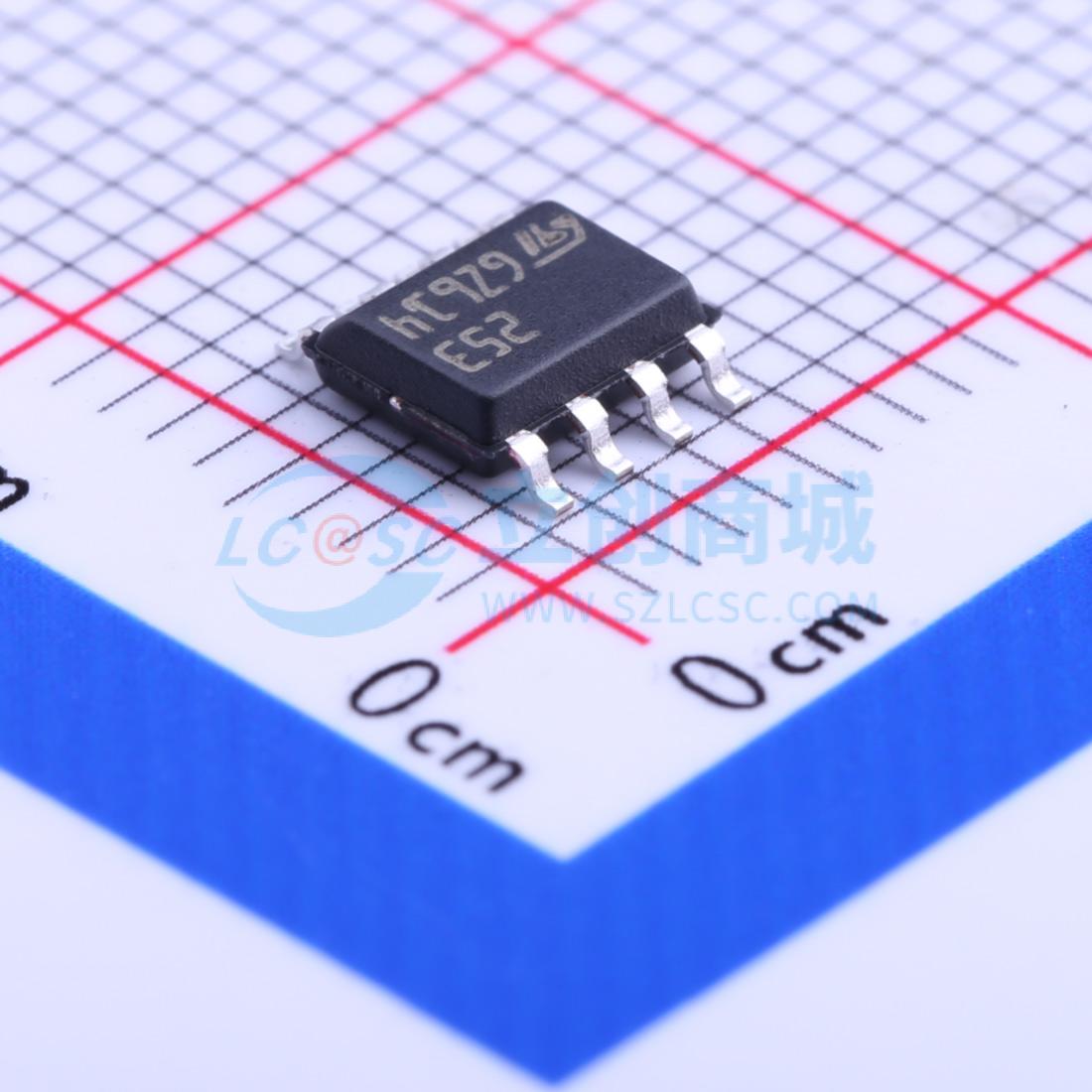

LF253DT实物图
  • LF253DT商品缩略图
  • LF253DT商品缩略图
  • LF253DT商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LF253DT

宽带宽双结型场效应管(JFET)运算放大器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
这些电路是高速JFET输入双运算放大器,在单片集成电路中集成了匹配良好的高压JFET和双极晶体管。这些器件具有高转换速率、低输入偏置和失调电流,以及低失调电压温度系数的特点。
商品型号
LF253DT
商品编号
C51672
商品封装
SO-8​
包装方式
编带
商品毛重
0.235克(g)

商品参数

属性参数值
商品目录FET输入运放
放大器数双路
增益带宽积(GBW)4MHz
输入偏置电流(Ib)20pA
输入失调电压(Vos)3mV
共模抑制比(CMRR)86dB
压摆率(SR)16V/us
静态电流(Iq)1.4mA
轨到轨-
属性参数值
输入失调电压温漂(Vos TC)10uV/℃
输出电流60mA
工作温度-40℃~+105℃
单电源电压6V~36V
双电源电压(Vee~Vcc)-
输入电压噪声密度(eN)15nV/√Hz@1kHz
输入失调电流(Ios)5pA
功能特性短路保护;内置补偿;闩锁效应抑制

商品概述

这些电路是高速JFET输入双运算放大器,在单片集成电路中结合了匹配良好的高压JFET和双极晶体管。设备具有高转换速率、低输入偏置和失调电流、低失调电压温度系数。封装类型包括DIP8(塑料封装)和SO-8(塑料微封装)。引脚连接(顶视图):1-输出1,2-反相输入1,3-同相输入1,4-VCC-,5-同相输入2,6-反相输入2,7-输出2,8-VCC+。

商品特性

  • 低功耗
  • 宽共模(最高到VCC+)和差分电压范围
  • 低输入偏置和失调电流
  • 输出短路保护
  • 高输入阻抗JFET输入级
  • 内部频率补偿
  • 无闩锁操作
  • 高转换速率(典型16V/μs)

应用领域

  • 四重振荡器
