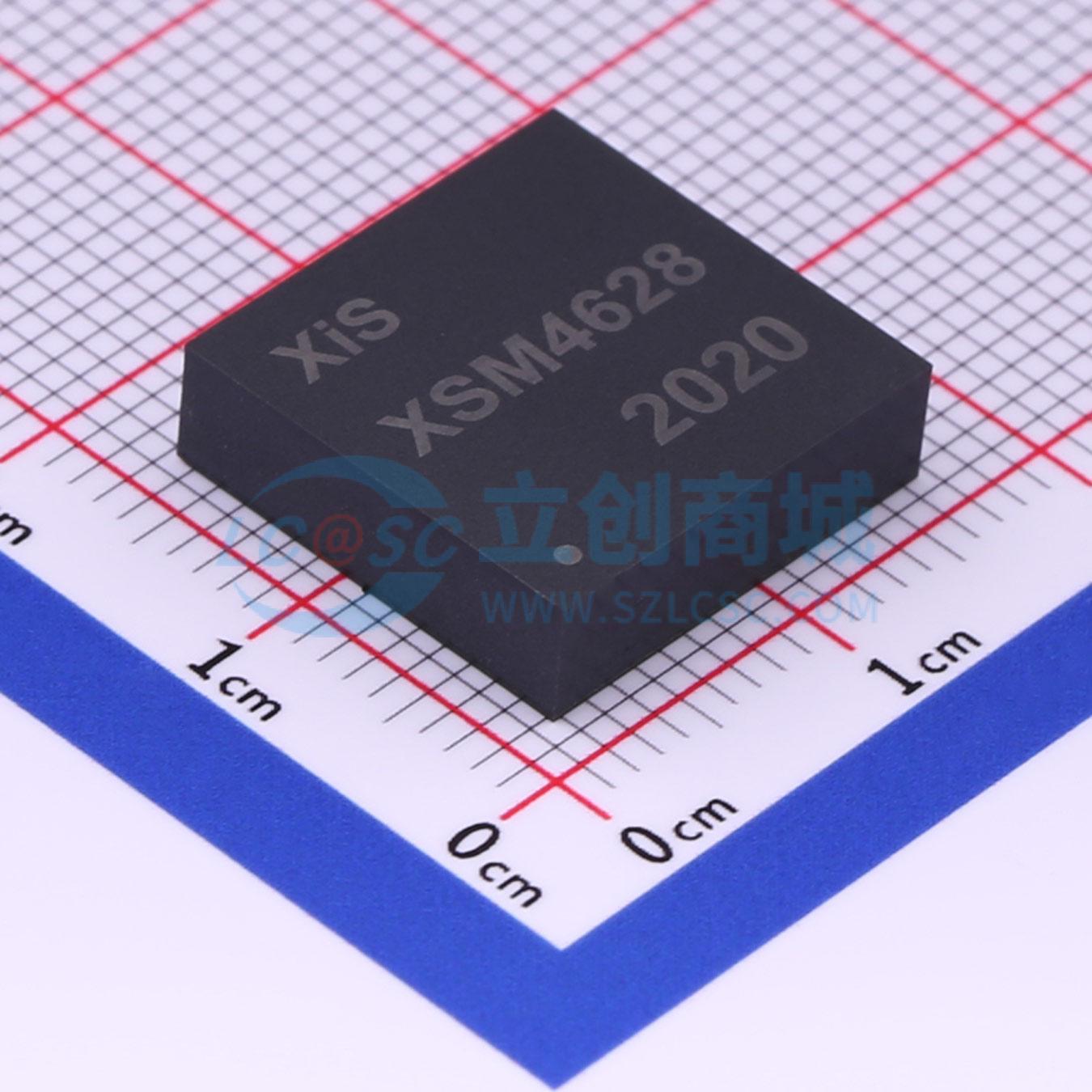

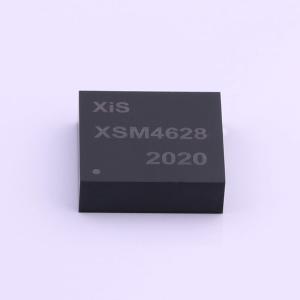

XSM4628ML

XSM4628ML/MB 是一款完整的双通道各 8A 输出 DC/DC 变换器，采用 LGA 封装和 BGA 封装。封装中内置了开关控制器、功率 FETs、电感器和所有的支撑元。输入电压范围为 4.5V~26.5V，可输出两路 0.6V~5.5V 电压(由其外部电阻器来设定)。外部仅需在输入和输出外接大容量电容器 (视纹波要求而定，建议陶瓷电容)。 作为表贴型模块，采用再流焊方式装配于 PCB 板上，电路具有体积小，集成度高、重量轻的特点。 该电路常作为负载点电源，为整机系统中的数字电路、FPGA 控制电路、主板及 CPU、通信、存储等提供 1.0V、1.8V、3.3V、5.0V 等高精度电压，并持续提供高达 8A 输出电流，多相并联使用时可持续提供高达 16A（2 相）、32A（4 相）等输出电流。 该电路作为负载点电源，是整机系统的重要组成部分，也是整机可靠、稳定工作的关键，因此要求电源具有高可靠、长寿命的特性。
