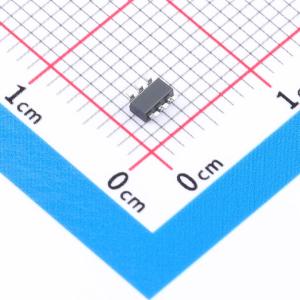

温馨提醒：图片仅供参考，商品以实物为准

INA187A3QDBVRQ1

双向高精度电流感应放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: INA187A3QDBVRQ1
商品编号: C50087926
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

	属性	参数值
	差分电压	±6V
	单电源电压	2.7V~12V
	静态电流(Iq)	600uA
	输入失调电压温漂(Vos TC)	0.5uV/℃
	压摆率(SR)	2.5V/us
	共模抑制比(CMRR)	120dB
	输入电压噪声密度(eN)	117nV/√Hz@10kHz

商品概述

INA187-Q1是一款精确的双向电流检测放大器，可在−2V至42V的宽共模范围内测量分流电阻两端的压降，测量结果与电源电压无关。高精度电流测量通过低失调电压（最大±150μV）、小增益误差（最大±0.25%）以及高直流共模抑制比（典型120dB）组合实现。INA187-Q1不仅可用于双向直流电流测量，还可用于高速应用（如瞬态检测和快速过流保护），具备650kHz的高信号带宽和快速建立时间。INA187-Q1采用2.7V至12V单电源供电，电源电流为650μA。INA187-Q1提供三种增益选项:20V/V、50V/V、100V/V。多种增益选项可针对可用分流电阻值和宽输出动态范围要求进行优化。INA187-Q1的规定工作温度范围为−40℃至+125℃，采用6引脚SOT-23封装。

商品特性

通过AEC-Q100认证，适用于汽车应用，工作温度范围为-40℃至+125℃
支持功能安全设计，提供相关文档辅助功能安全系统设计
宽共模电压:工作电压为−2V 至 +42V，耐压为−12V 至 +48V
双向工作
20V/V增益版本具备650kHz高小信号带宽
压摆率:2.5V/μs
阶跃响应到1%精度的建立时间为6.5μs
共模抑制比为120dB
最大增益误差:±0.25%，增益温漂±10ppm/℃
最大失调电压:±150μV，失调温漂±0.5μV/℃
电源工作范围为2.7V至12V
工作电流为650μA
提供多种增益选项:INA187A1-Q1: 20V/V；INA187A2-Q1: 50V/V；INA187A3-Q1: 100V/V
封装选项为SOT23-6 (DBV)

应用领域

DC/DC转换器
电池管理系统(BMS)
燃料电池控制单元
智能接线盒

	属性	参数值
	商品目录	电流感应放大器
	共模电压	-2V~42V
	增益	100V/V
	带宽(-3db)	400kHz
	输入偏置电流(Ib)	21uA
	输入失调电压(Vos)	150uV
	工作温度	-40℃~+125℃
