GWINSTEK(固纬)数字电桥10Hz~300KHz LCR测试仪,频率连续可调,0.05%精度LCR-6300
- 工业品
价格：￥16000.8价格含税（税率13%）
- 品牌名称
- GWINSTEK(固纬)
- 商品型号
- LCR-6300
- 商品编号
- C50084172
- 商品毛重
1克(g)
广东仓0
购买数量
台
(1台/箱，最小起订量1台，递增量：1)
总价金额：
￥0.00近期成交0单
- 商品参数
- 商品详情
商品参数
参数完善中
商品详情
产品特点 FEATURES
1

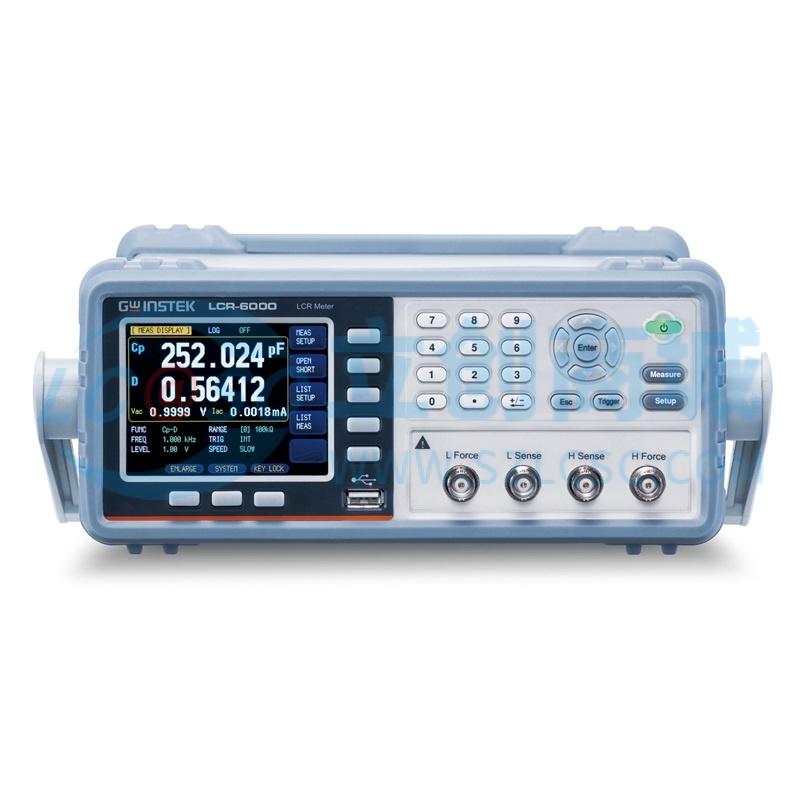

外观与显示：台式数字电桥，配备3.5英寸彩色LCD显示屏，可同时显示设置条件与量测结果，最多显示4个参数，支持大数值显示模式及PASS/FAIL判定，提升检测效率。
2
测试性能：测试频率10Hz~300kHz连续可调，基本准确度0.05%（慢速/中速），快速测试速度25mS，输出阻抗可选30Ω/50Ω/100Ω，测试信号电压范围10.00mV-2.00V（±10%）、电流范围100.0uA-20.00mA（±10%），提供内部±2.5V直流偏压，满足多场景测试需求。
3
功能特性：支持自动档位控制（ALC）、10点列表测试（可设定频率/电压/电流变化条件）、特性曲线图生成（辅助分析参数趋势）；具备全频段或单点OPEN/SHORT归零功能，确保测量精度；提供DCR测量、相位角（θ、θr）及多种等效参数（RS、RP、X、B等）测量，支持串联/并联测量模式。
4

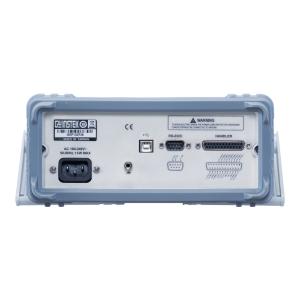

操作与扩展：内置数据存储（1000个Data.csv、999个LCD画面档案），支持RS-232、HANDLER、USB Host通讯接口，便于远程控制与数据导出；体积小巧（2U、1/2 Rack），适配自动化设备集成，支持9BIN+1AUX筛选分类，满足批量检测需求。
5
测量参数：可测电感（L）、电容（C）、电阻（R）、直流电阻（DCR）、品质因数（Q）、损耗因数（D）、相位角（θ、θr）、串联/并联等效电阻（RS、RP）、电抗（X）、电纳（B）、电导（G）、阻抗/导纳的模（|Z|、|Y|）等，覆盖被动组件多维度参数分析。
产品介绍 INTRODUCTION
使用场景 APPLICATIONS
1
研发阶段（R&D）：电子元器件（如电感、电容、电阻）的性能研发与参数优化，通过特性曲线图分析组件参数变化趋势，辅助电路设计验证。
2
生产测试：电子元件批量检测，利用列表测试与PASS/FAIL判定快速筛选合格产品，配合自动化设备实现产线集成，提升检测效率。
3
入料检验：验证采购元器件参数是否达标，通过容限比较与PASS/FAIL功能快速判定，确保物料质量。
4
实验室应用：电子实验室的日常测量，如材料特性分析、电路参数验证，支持多参数同时显示与大数值模式，便于数据记录与分析。
5
自动化系统：因体积小巧（2U、1/2 Rack），可集成到生产线或测试系统中，配合HANDLER接口实现自动化筛选，适用于电子制造业的自动化测试环节。
注意事项 PRECAUTIONS
1
电源与环境：使用AC 90V-250V、50-60Hz电源，避免过载（≤30VA）；放置于干燥、通风、无强电磁干扰环境，远离高温、潮湿、粉尘区域，定期校准。
2
测试准备：根据被测组件特性选择测试频率、电平、直流偏压，避免超出量程；OPEN/SHORT归零时，确保治具清洁、归零距离一致，提升测量精度。
3
接口操作：通讯接口（RS-232、HANDLER等）连接时，需断电操作，防止静电或电压冲击损坏电路；USB存储时，确认设备兼容性，避免数据丢失。
4
列表测试：设置测试参数（频率、电压、电流）需覆盖组件实际工作范围，数据存储前检查USB容量，避免溢出。
5
安全规范：使用前阅读安全指南，测试高压或敏感组件时，佩戴绝缘防护装备，避免触电或损坏仪器。
