温馨提醒：图片仅供参考，商品以实物为准

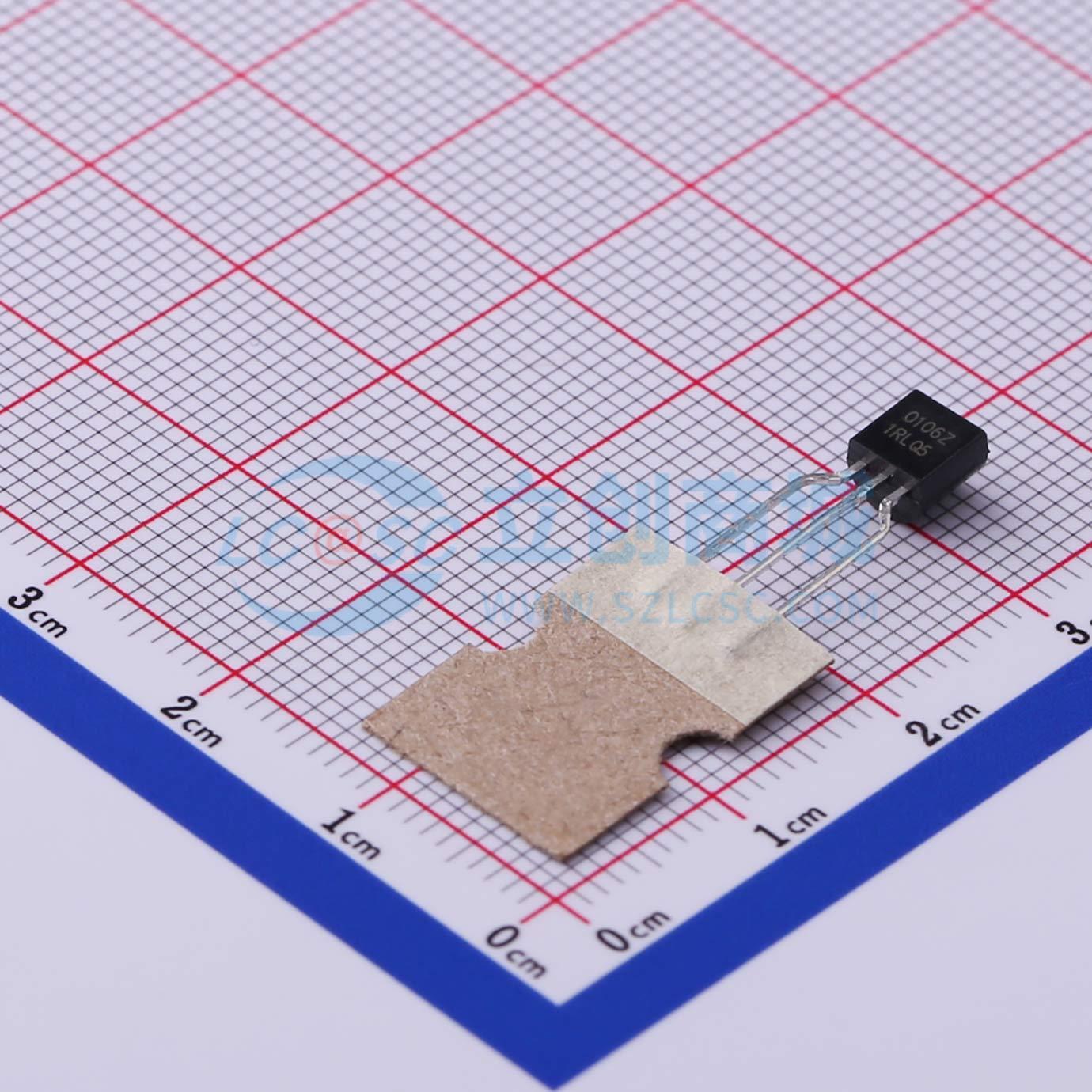

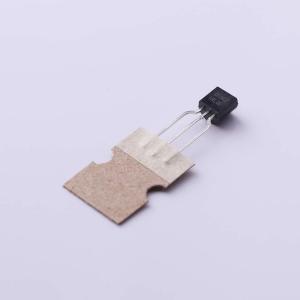

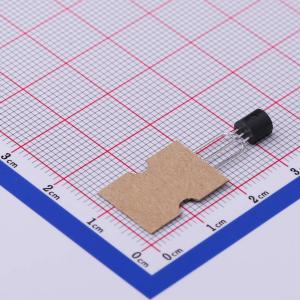

NCE0106Z
1个N沟道 耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE0106Z采用先进的沟槽技术和设计，在实现低栅极电荷的同时具备出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE0106Z
- 商品编号
- C511751
- 商品封装
- TO-92-2.5mm
- 包装方式
- 盒装
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 140mΩ@10V,5A | |
| 耗散功率(Pd) | 3W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 15.5nC@10V | |
| 输入电容(Ciss) | 690pF@25V | |
| 反向传输电容(Crss) | 90pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 当栅源电压 (VGS) = 10 V、漏极电流 (ID) = 80 A 时，典型漏源导通电阻 (RDS(on)) = 1.1 mΩ
- 当栅源电压 (VGS) = 10 V、漏极电流 (ID) = 80 A 时，典型总栅极电荷 (Qg(tot)) = 172 nC
- 具备非钳位感性负载开关 (UIS) 能力
- 符合 RoHS 标准
应用领域
- 工业电机驱动
- 工业电源
- 工业自动化
- 电池供电工具
- 电池保护
- 太阳能逆变器
- 不间断电源 (UPS) 和能量逆变器
- 储能
- 负载开关
