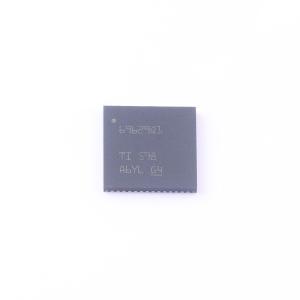

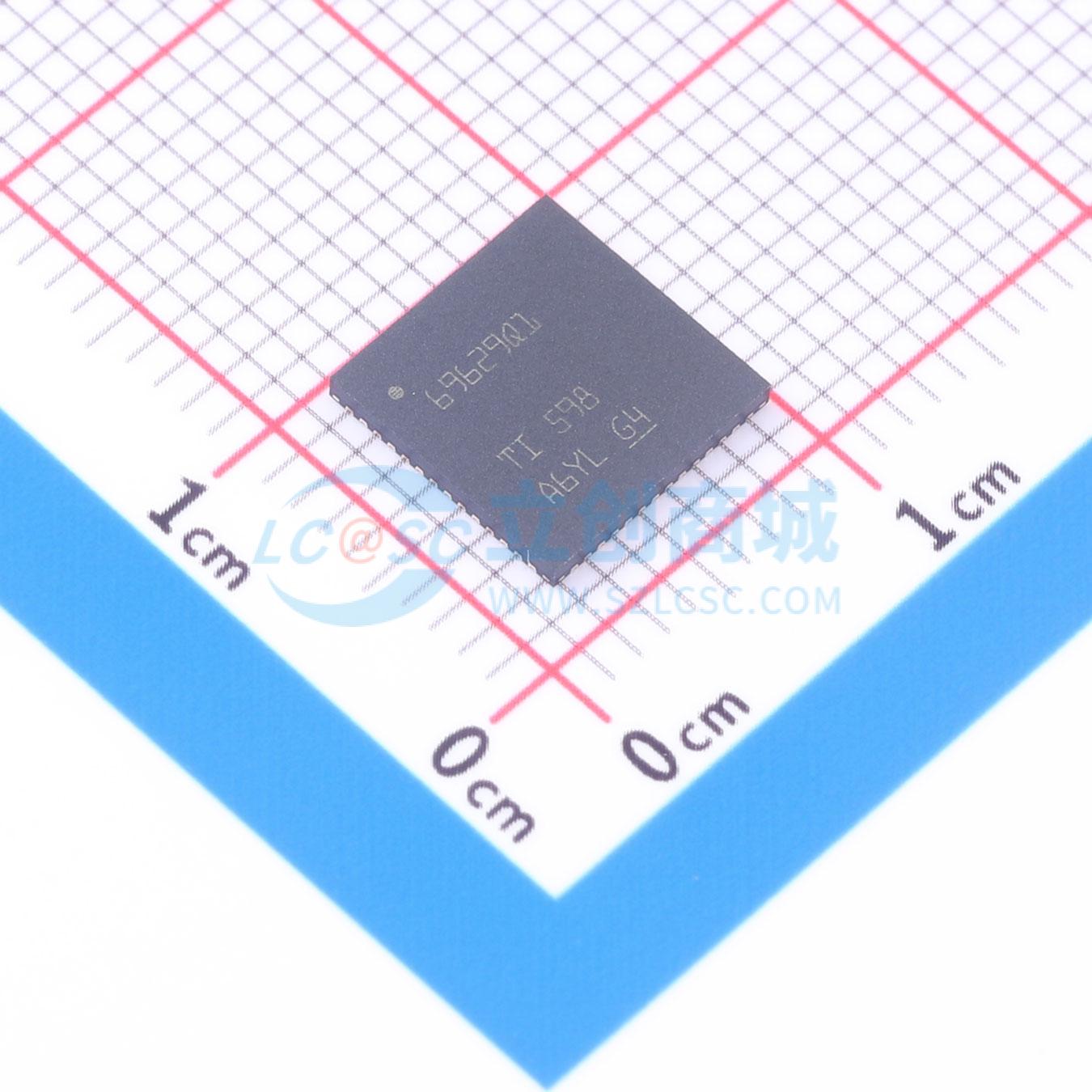

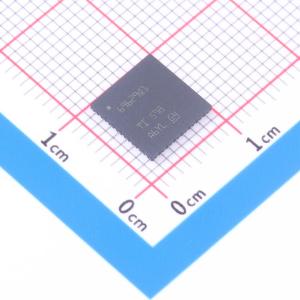

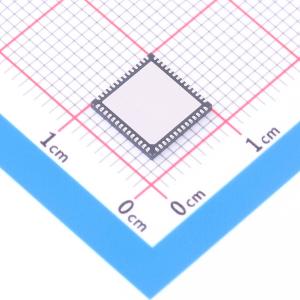

TLC69629QRTQRQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TLC69629QRTQRQ1
商品编号: C49659965
商品封装: QFN-56(8x8)
包装方式: 编带
商品毛重: 1.95克(g)

商品参数

参数完善中

商品概述

TLC69629-Q1是一款具备48路恒流灌电流通道的LED驱动器，可提供最高16位独立像素级LED PWM控制。每个通道额外集成7位点校正（DC），用于控制峰值电流。每个器件通过级联串行接口（CSI）共享数据流，最多支持511个器件连接。该接口与同组LED驱动器软件兼容，可适配基于LED电流和LED总数的不同应用场景。为优化整体系统功率效率，该器件配备自适应顶电压控制（AHVC）方案，优化每个通道和器件的顶电压。仅需将菊花链最后一个器件的OUT47引脚编程为FB引脚，即可优化来自DC/DC的LED电源电压。TLC69629-Q1具备针对LED、灌电流通道、通信和器件本身的诊断功能。

商品特性

通过AEC-Q100认证，适用于汽车应用
1级器件，工作环境温度范围为-40℃ 至 125℃
器件HBM分类等级为H1C
器件CDM分类等级为C4B
符合功能安全要求
开发用于功能安全应用，提供可辅助ISO 26262系统设计的文档，最高支持目标ASIL B等级
集成48路电流灌通道
支持可编程16位PWM/混合调光
支持可编程7位模拟点校正（DC）
最大输出参数:电流60mA，电压16V
集成33MHz振荡器
可输出500Hz 16位PWM
增强频谱（ES）PWM模式下刷新率大于20KHz
支持高速通信
采用级联串行接口（CSI）
数据速率最高可达17Mbps
支持功率效率优化
配备自适应顶电压控制（AHVC）
具备器件省电模式（PSM）
支持EMI抑制
接口支持可编程缓冲驱动能力
电流灌通道支持移相/扩频技术
具备保护与诊断功能
支持LED开路/短路检测与健康检查
支持电流灌通道邻引脚短路检测与健康检查
接口具备CRC/命令错误/超时错误检测与通信看门狗功能
器件具备欠压/ISET超出范围/热关断/存储CRC/OTP CRC/OSC看门狗保护

应用领域

汽车中央信息显示器
汽车仪表盘显示
汽车抬头显示器

TLC69628QRTQRQ1
