ML5238GAZ0FX

ML5238是一款用于16节锂离子二次电池组保护系统的模拟前端IC。ML5238具备电池单元电压监测、充放电电流监测功能，能够检测每个电池单元的过充电、过放电以及充放电过电流情况。 ML5238具有短路电流检测功能，无需外部MCU即可关闭外部充放电MOS-FET。

• 16节电池高精度电压监测功能：通过VMON引脚输出电池单元电压的一半
• 为每个电池单元内置电池均衡开关
• 充放电电流监测功能：选择ISP - ISM的电压增益，并通过IMON引脚输出。电压增益选择：x10 / x50
• 短路电流检测功能：检测阈值电压可选，ISP - ISM电压 = 0.1V/0.2V/0.3V/0.4V（典型值），检测延迟时间由外部电容设置
• 外部充放电FET控制：内置NMOS - FET驱动器
• MCU接口：SPI串行接口（模式0）
• 内置用于外部MCU的3.3V稳压器：输出电流最大为10mA
• 用于外部ADC的参考电压稳压器：3.3V（典型值），3.28V（最小值），3.34V（最大值），工作温度范围Ta = -10°C至 +60°C
• 低功耗 正常状态：50μA（典型值），100µA（最大值） 省电状态：25μA（典型值），50µA（最大值） 掉电状态：0.1μA（典型值），1µA（最大值）
• 电源电压：+7V至 +80V
• 工作温度：-40°C至 +85°C

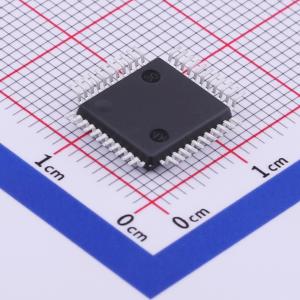

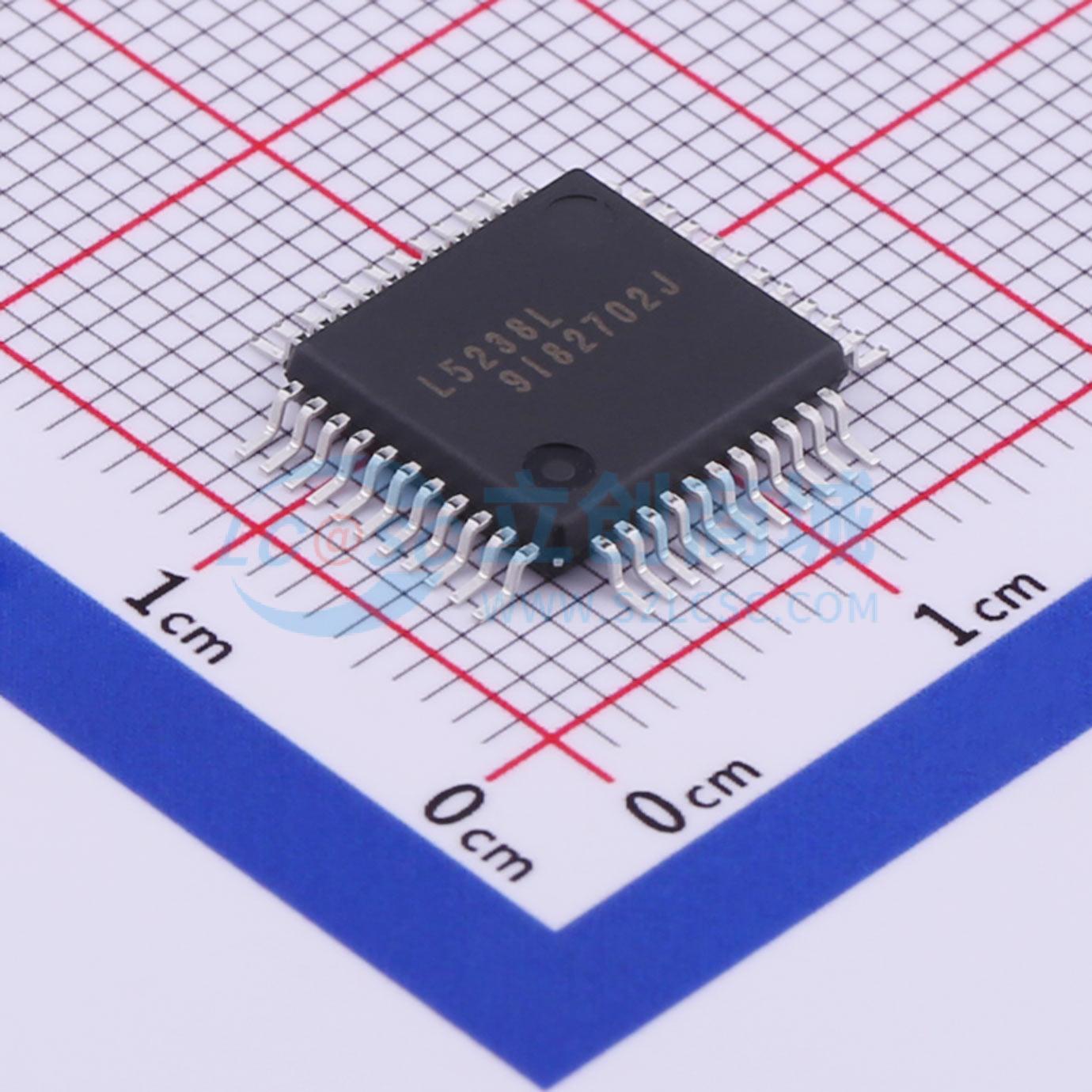

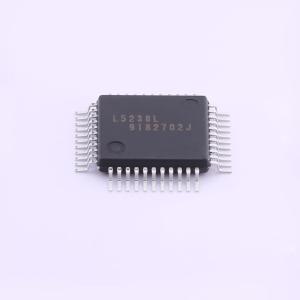

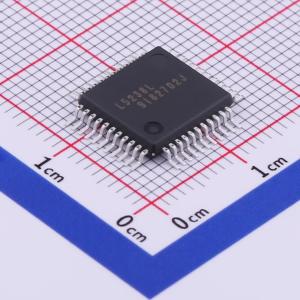

• 封装：44引脚塑料QFP（QFP44 - P - 910 - 0.80 - 2K）
