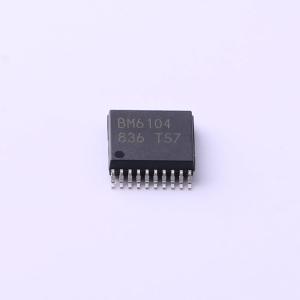

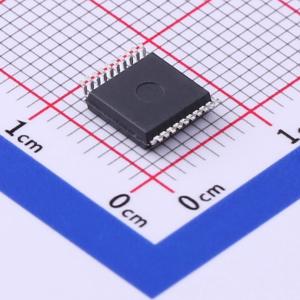

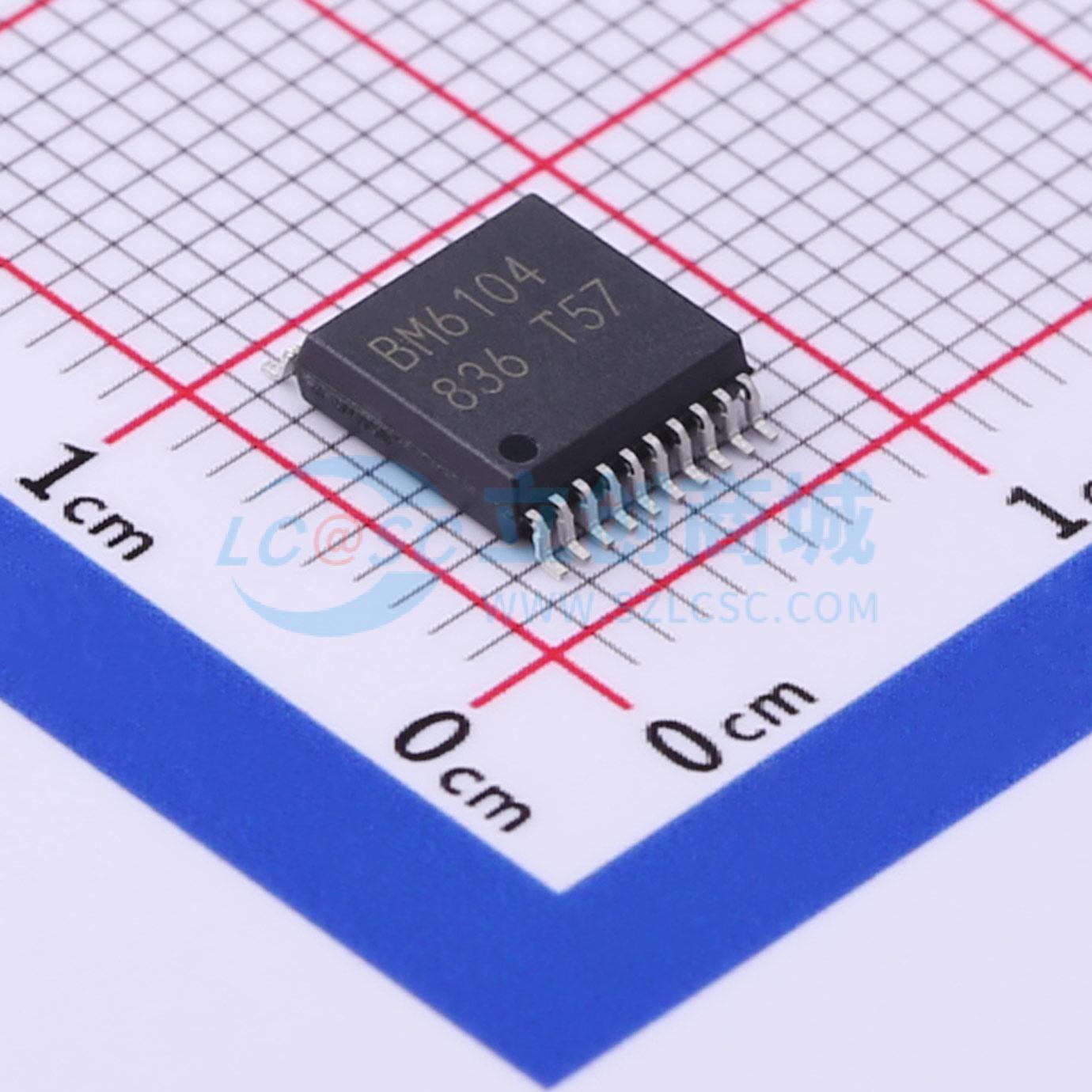

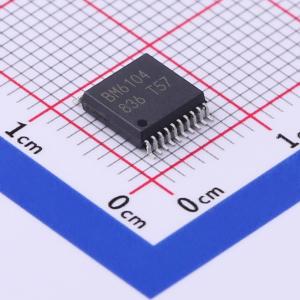

BM6104FV-CE2
BM6104FV-C:2500Vrms电隔离栅极驱动器（支持IGBT/MOSFET应用）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BM6104FV-C是一款栅极驱动器，隔离电压为2500Vrms，I/O延迟时间为150ns，最小输入脉冲宽度为90ns，集成了故障信号输出功能、欠压锁定（UVLO）功能和短路电流保护（SCP、DESAT）功能。
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BM6104FV-CE2
- 商品编号
- C507464
- 商品封装
- SSOP-20-6.1mm
- 包装方式
- 编带
- 商品毛重
- 0.362克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 上升时间(tr) | 50ns | |
| 下降时间(tf) | 50ns |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 欠压保护(UVP)；短路保护(SCP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 510uA |
商品概述
BM6104FV-C是一款栅极驱动器，隔离电压为2500Vrms，I/O延迟时间为150ns，最小输入脉冲宽度为90ns，集成了故障信号输出功能、欠压锁定（UVLO）功能和短路电流保护（SCP、DESAT）功能。
商品特性
- 提供电流隔离
- 有源米勒钳位
- 故障信号输出功能（输出保持时间可调）
- 欠压锁定功能
- 短路电流保护功能（复位时间可调）
- 短路电流保护软关断功能（关断时间可调）
- 支持负VEE2
- 输出状态反馈功能
- 通过UL1577认证：文件编号E356010
- 通过AEC-Q100认证
应用领域
- IGBT栅极驱动器
- MOSFET栅极驱动器
