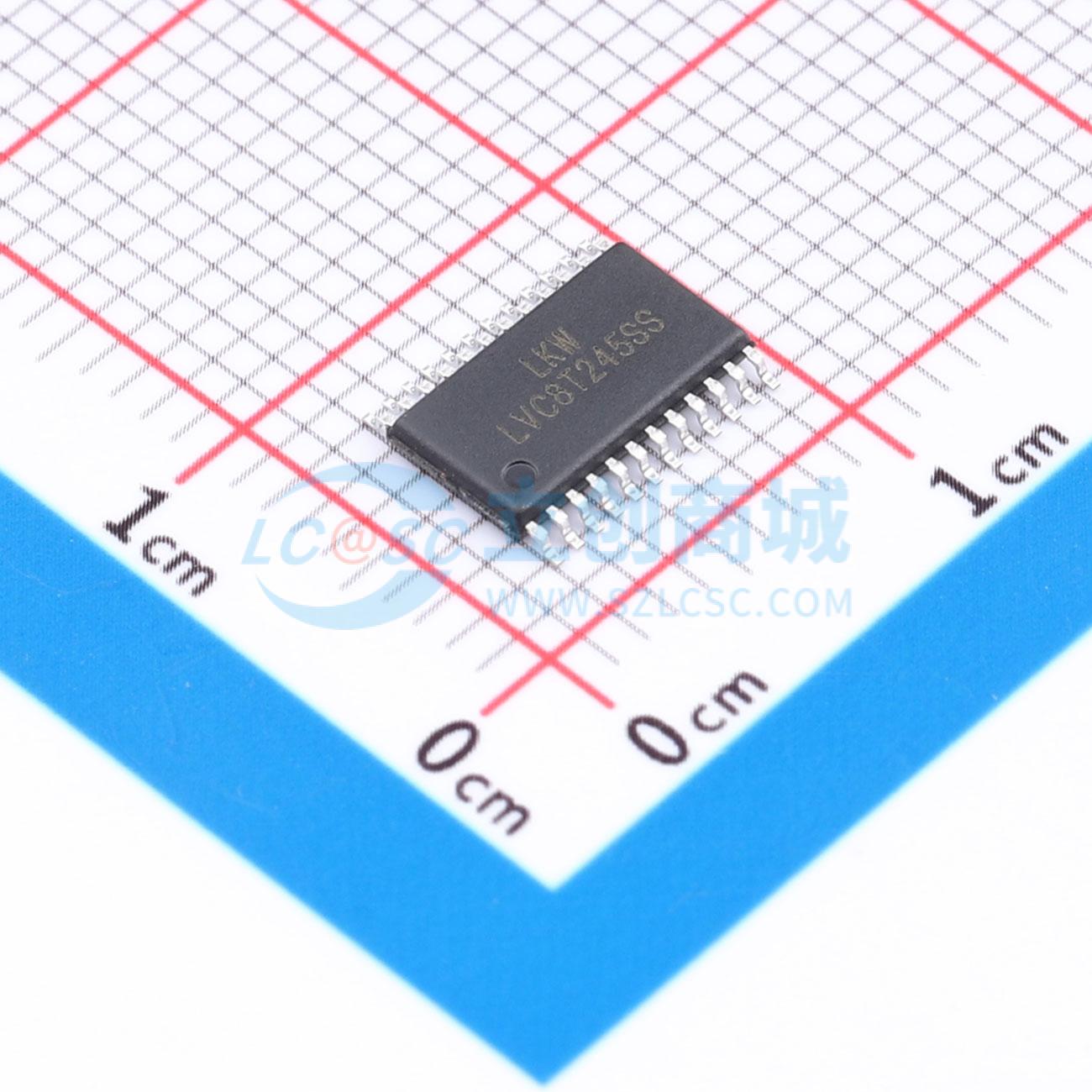

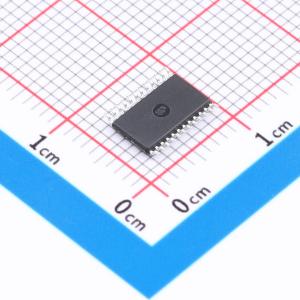

LKILVC8T245SS
8通道路双向电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VCCA/VCCB：1.65V～5.5V；传输延迟时间小于40ns；最大传输速率420Mbps（3.3V转5V）
- 品牌名称
- LKWIC(瓴科微)
- 商品型号
- LKILVC8T245SS
- 商品编号
- C49490325
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | CMOS | |
| 输出信号 | CMOS | |
| 工作电压(VCCA) | 1.65V~5.5V | |
| 工作电压(VCCB) | 1.65V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 元件数 | 1 | |
| 每个电路通道数 | 8 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 断电保护；输出使能高阻 |
商品概述
这是一款具有可配置电压转换和三态输出功能的8位双向电平转换器，支持双向电压电平转换。该器件经过优化，可在 VCCA 和 VCCB 设置为1.65V ~ 5.5V的范围内正常运行。A端口设计用于跟踪 VCCA，VCCA 可接受1.65V ~ 5.5V范围内的任意电源电压。B端口设计用于跟踪 VCCB，VCCB 可接受1.65V ~ 5.5V范围内的任意电源电压。这实现了1.8V、2.5V、3.3V和5V电压节点之间的通用低压双向转换。该器件旨在实现两条数据总线之间的异步通信，方向控制（DIR）输入和输出使能（OE#）输入的逻辑电平用于激活B端口输出或A端口输出，或将两个输出端口都置于高阻抗模式。当B端口输出被激活时，器件将数据从A总线发送到B总线；当A端口输出被激活时，则将数据从B总线发送到A总线。A端口和B端口上的输入电路始终处于激活状态，必须施加逻辑高或低电平，以防止过大的 ICC 和 ICCZ 电流。
商品特性
- 宽电源电压范围：VCCA: 1.65V ~ 5.5V；VCCB: 1.65V ~ 5.5V
- VCC 隔离特性：如果任何一个 VCC 输入接地，所有输出均处于高阻抗状态
- 控制输入 VIH/VIL 电平以 VCCA 电压为基准
- 完全可配置的双轨设计，支持各个端口在1.65V ~ 5.5V的整个电源电压范围内运行
- 闩锁性能超过100mA，符合 JESD 78 II 类规范要求
- ESD 保护性能超过 JESD 22 规范要求
- 4000V 人体放电模式
- 100V 机器放电模式
- 1000V 带电器件模型（C101）
- 封装形式：TSSOP24（7.8mm×6.4mm×1.2mm），塑封
应用领域
- 个人电子设备
- 工业领域
- 企业
- 电信系统
