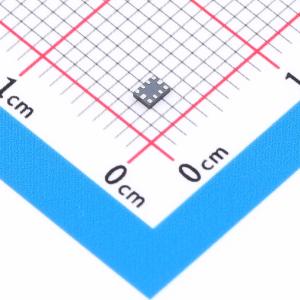

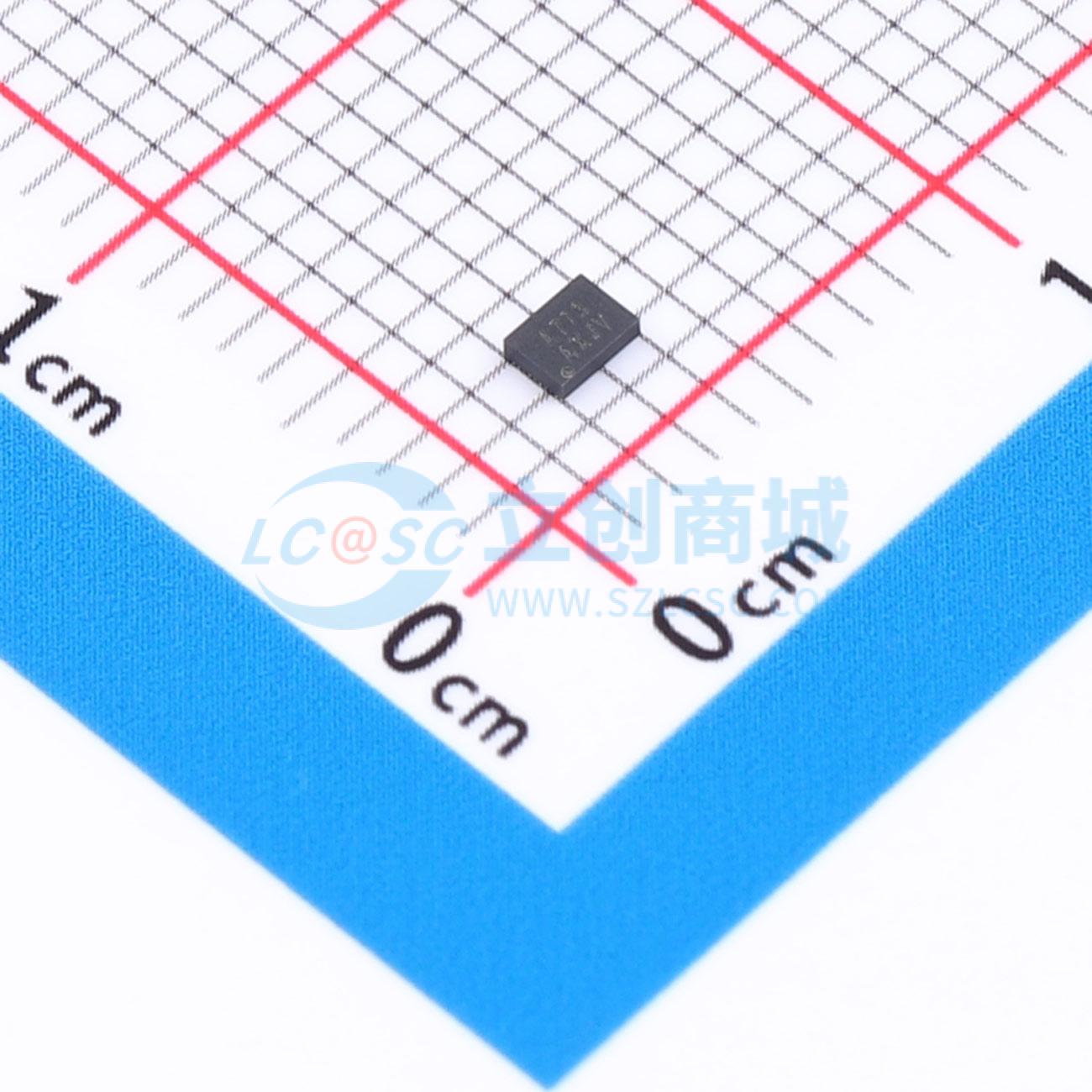

TS3USB3000RSER-TP

DPDT USB 2.0高速和移动高清链路（MHL）5.8GHz开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款双单刀双掷（SPDT）开关，在同一封装中集成了移动高清链路（MHL）开关和USB2.0高速（480Mbps）开关。该产品的宽带宽允许通过USB连接器共享MHL视频信号和USB数据传输。提供2.3V至5.5V的宽VCC输入电压范围，并具有过压耐受（OVT）功能，允许I/O引脚承受过压条件（最高5.5V）。断电保护功能可在无电源或0V时强制所有I/O引脚进入高阻抗模式，且不会产生过大泄漏电流。1.8V兼容控制逻辑允许直接与基带处理器的通用I/O（GPIO）接口。
品牌名称: TECH PUBLIC(台舟)
商品型号: TS3USB3000RSER-TP
商品编号: C49451971
商品封装: QFN-10(1.5x2)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

该器件是一款双单刀双掷开关，在同一封装内集成了移动高清连接开关和USB2.0高速开关。其宽带宽特性允许USB连接器共享，同时用于MHL视频信号和USB数据传输。该器件提供2.3V至5.5V的宽VCC输入电压范围，并具备过压容限功能，使I/O引脚能够承受高达5.5V的过压条件。其断电保护功能可在无电源或VCC为零时，使所有I/O引脚处于高阻抗状态，且无过大漏电流。其1.8V兼容控制逻辑允许直接与基带处理器的通用I/O接口。

商品特性

宽VCC输入电压范围：2.3V至5.5V
USB通道：带宽为5.8GHz；典型导通电阻为4.6Ω；典型导通电容为1.2pF
移动高清连接通道：带宽为5.5GHz；典型导通电阻为5.7Ω；典型导通电容为1.4pF
超低功耗：典型值20 μA
断电保护：在断电状态下漏电流低
所有I/O引脚具备高达5.5V的过压容限
数据引脚短路时提供9V过压保护
采用QFN2X1.5-10封装

应用领域

USB端口
笔记本和台式计算机
高端电源保护开关
消费电子
电信系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	导通电阻(Ron)	9.5Ω@2.3V
	工作电压	2.3V~5.5V
	导通电容(Con)	1.8pF

	属性	参数值
	导通时间(ton)	7us
	关闭时间(toff)	22ns
	带宽	5.8GHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	-
	功能特性	断电隔离；故障保护
