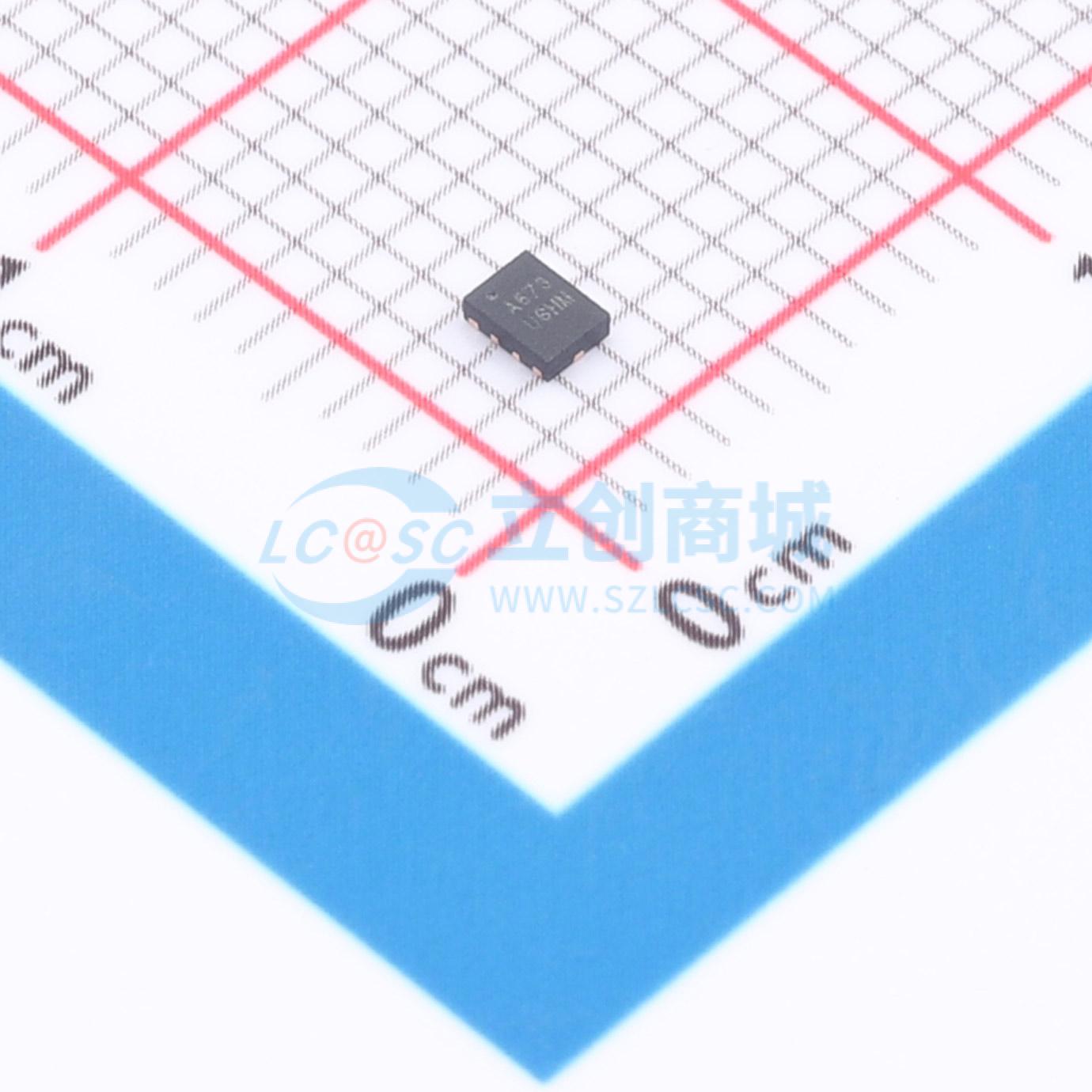

温馨提醒：图片仅供参考，商品以实物为准

PI3USB4000DQ1ZUAEX-TP

高速USB2.0 1:2复用器/解复用器开关，带信号使能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 一款高带宽开关，专为手机和消费类应用中的高速 USB 2.0 信号切换而设计，如带有集线器或 USB I/O 有限的控制器的手机、数码相机和笔记本电脑。该开关的宽带宽（1.1 GHz）允许信号以最小的边缘和相位失真通过。该设备将来自 USB 主机设备的差分输出多路复用到两个相应输出之一。该开关是双向的，并且在输出端对高速信号几乎没有或没有衰减。它专为低比特间偏斜和高通道间噪声隔离而设计，并且与各种标准兼容，如高速 USB 2.0（480 Mbps）。
品牌名称: TECH PUBLIC(台舟)
商品型号: PI3USB4000DQ1ZUAEX-TP
商品编号: C49451969
商品封装: QFN-10L(1.5x2)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

该器件是一款专为手机和消费电子应用（如带集线器或USB I/O数量有限的控制器的手机、数码相机和笔记本电脑）中高速USB 2.0信号切换而设计的高带宽开关。其宽带宽（1.1 GHz）允许信号以最小的边沿和相位失真通过。该器件将来自USB主机设备的差分输出多路复用到两个对应输出之一。该开关是双向的，在输出端对高速信号几乎没有衰减。它专为低比特间偏移和高通道间噪声隔离而设计，并兼容多种标准，例如高速USB 2.0（480 Mbps）。

商品特性

低导通电阻，典型值为10Ω
供电范围：2.5V~5.5V
差分2:1或1:2开关/多路复用器
在COM端口上提供高达DC 30V的过压保护
在COM端口上无需外部TVS即可提供IEC 64000-4-5浪涌保护：±300V
系统侧钳位电压脉冲小于9V，持续时间小于200nS
当VDD = 0V时提供断电保护
插入损耗：-1dB@200MHz, -2dB@650MHz, -3dB@1GHz
小型封装：QFN2015-10L

应用领域

手机、平板电脑和笔记本电脑
USB Type-C麦克风/地线开关
音频、视频、UART、USB2.0信号和电源路由
电信信号切换
采样保持系统
信号门控、多路复用器/解复用器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	-
	通道数	2
	导通电阻(Ron)	11Ω
	工作电压	2.5V~5.5V
	导通电容(Con)	4pF

	属性	参数值
	导通时间(ton)	20us
	关闭时间(toff)	1.2us
	带宽	1.1GHz
	工作温度	-40℃~+85℃
	传播延迟(tpd)	200ps
	功能特性	双向模拟通道；断电隔离；故障保护
