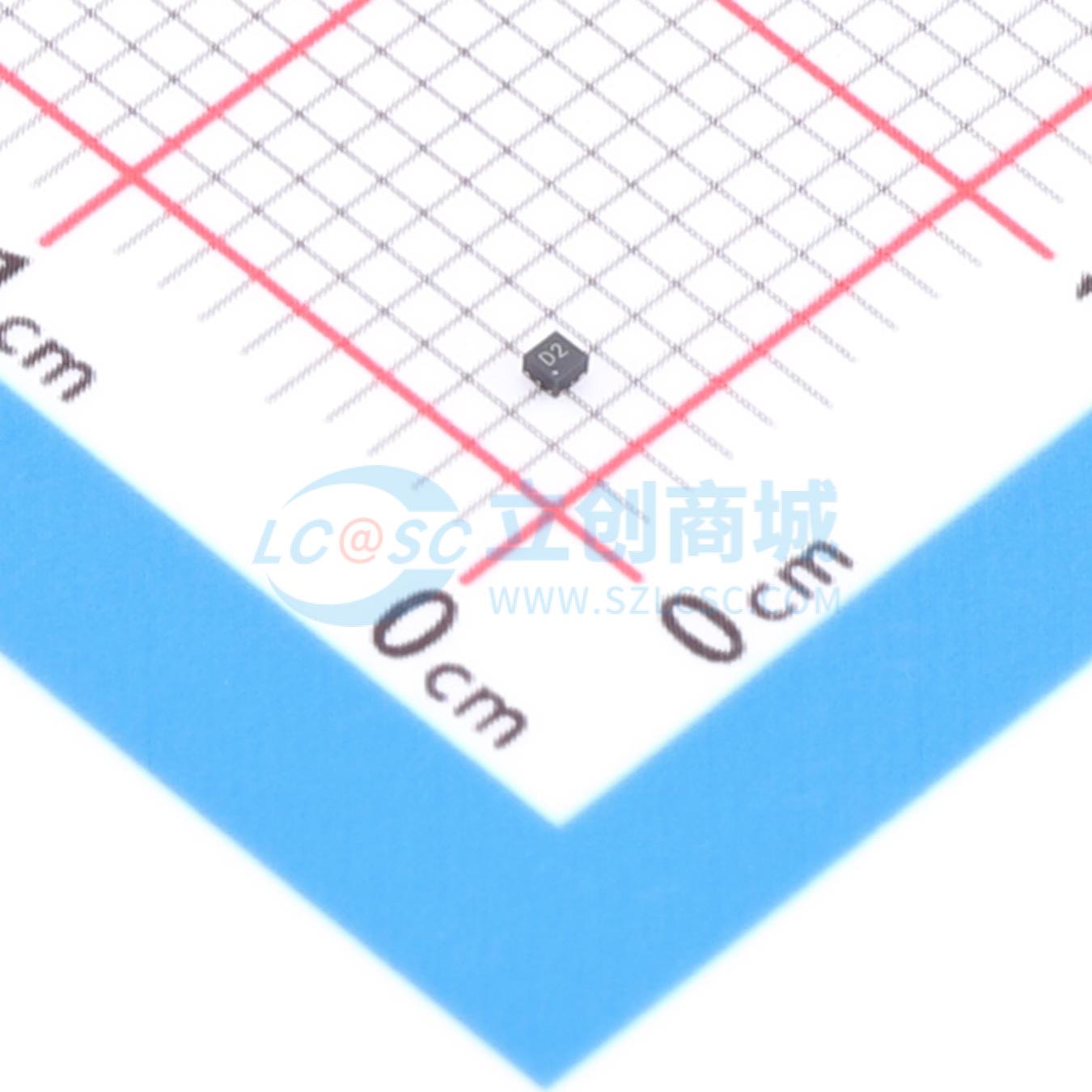

TPESD05Y4TB
TPESD05Y4TB
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD05Y4TB
- 商品编号
- C49451966
- 商品封装
- DFN0808-4
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.3pF |
商品特性
- 低工作电压：5V
- 超低电容：典型值0.3pF（I/O至I/O）
- 超低泄漏电流：纳安级
- 低钳位电压
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±25kV
- IEC 61000-4-2（ESD）抗扰度测试 接触放电：±20kV
- IEC61000-4-4（EFT）40A（5/50ns）
- IEC61000-4-5（浪涌）：4.0A（8/20μs）
- 这些是无铅器件
- 典型响应时间 < 1 ns
应用领域
- 手机及配件
- HDMI 2.0和Display Port
- USB 2.0和USB3.0电源及数据线
- 笔记本电脑和手持设备
