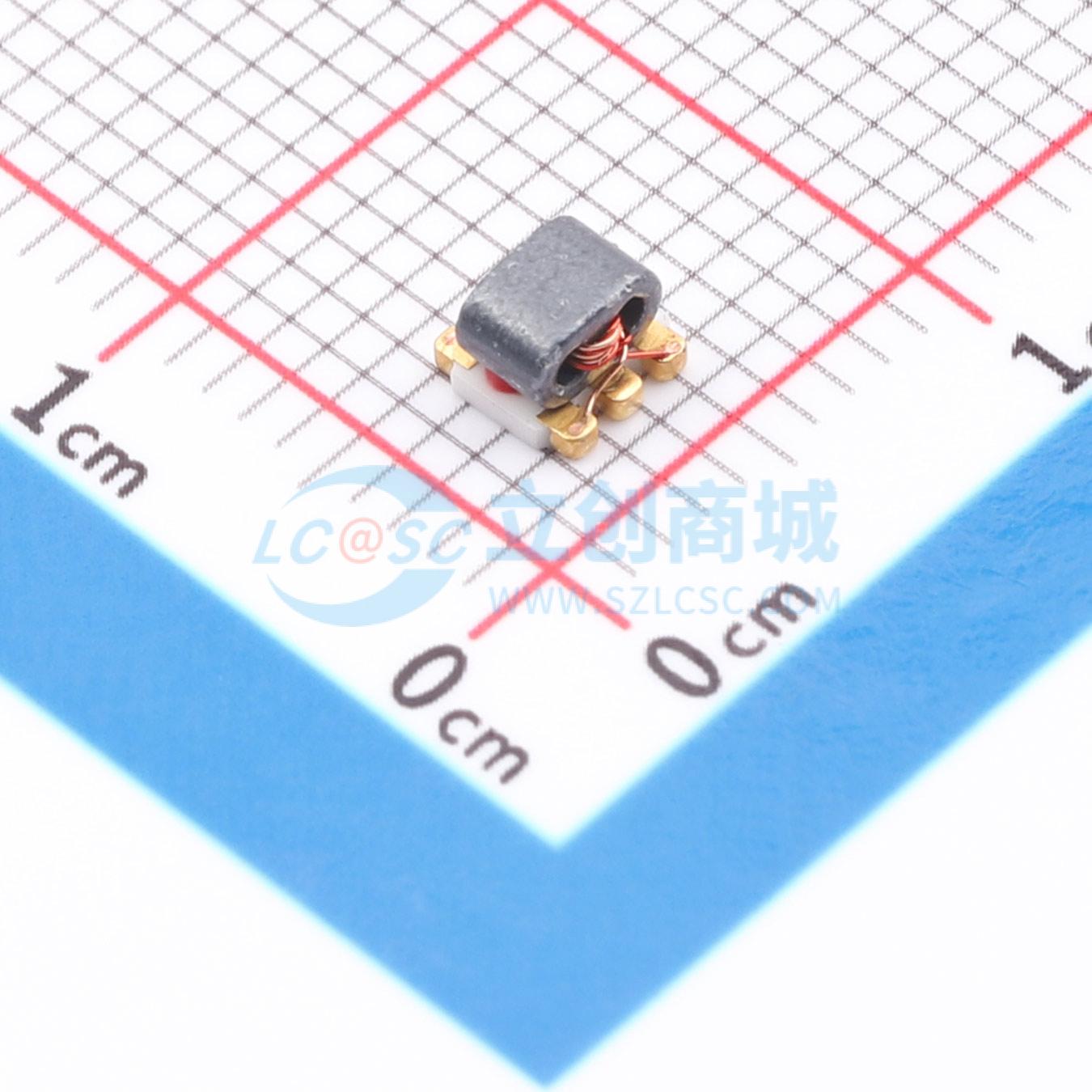

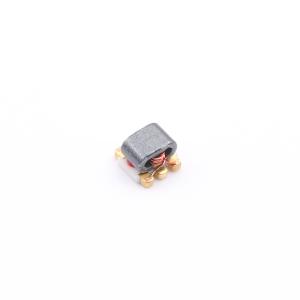

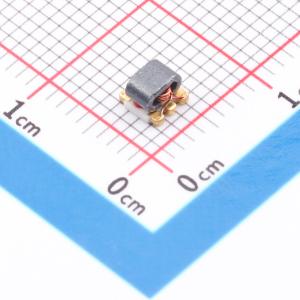

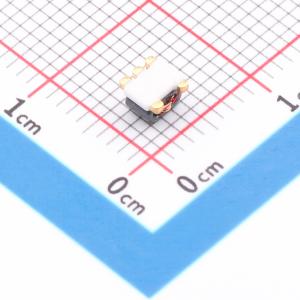

XR-MABA-007159
XR-MABA-007159 50Ω
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 频率范围:5MHz~4GHz 阻抗比-不平衡/平衡:50Ω:50Ω 插入损耗:1dB 相位差15°描述: 1:1传输线变压器，适用于宽带和无线通信，VHF/UHF接收器/发射器和推挽放大器
- 品牌名称
- XR(祥如)
- 商品型号
- XR-MABA-007159
- 商品编号
- C49451334
- 商品封装
- SMD-5P,3.8x3.8mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率 | 5MHz~4GHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 插入损耗(最大值) | 1dB | |
| 相位差 | 15° | |
| 幅度差(最大值) | 2dB |
| 属性 | 参数值 | |
|---|---|---|
| 回波损耗(最小值) | 10dB | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 3.8mm | |
| 宽度 | 3.8mm | |
| 高度 | 3mm |
商品特性
- 工作温度范围：-40°C 至 +85°C
- 存储温度范围：-55°C 至 +100°C
- 符合 RoHS 标准且无铅
- 兼容 260°C 回流焊
- 射频功率：0.50W
- 直流电流：500mA
