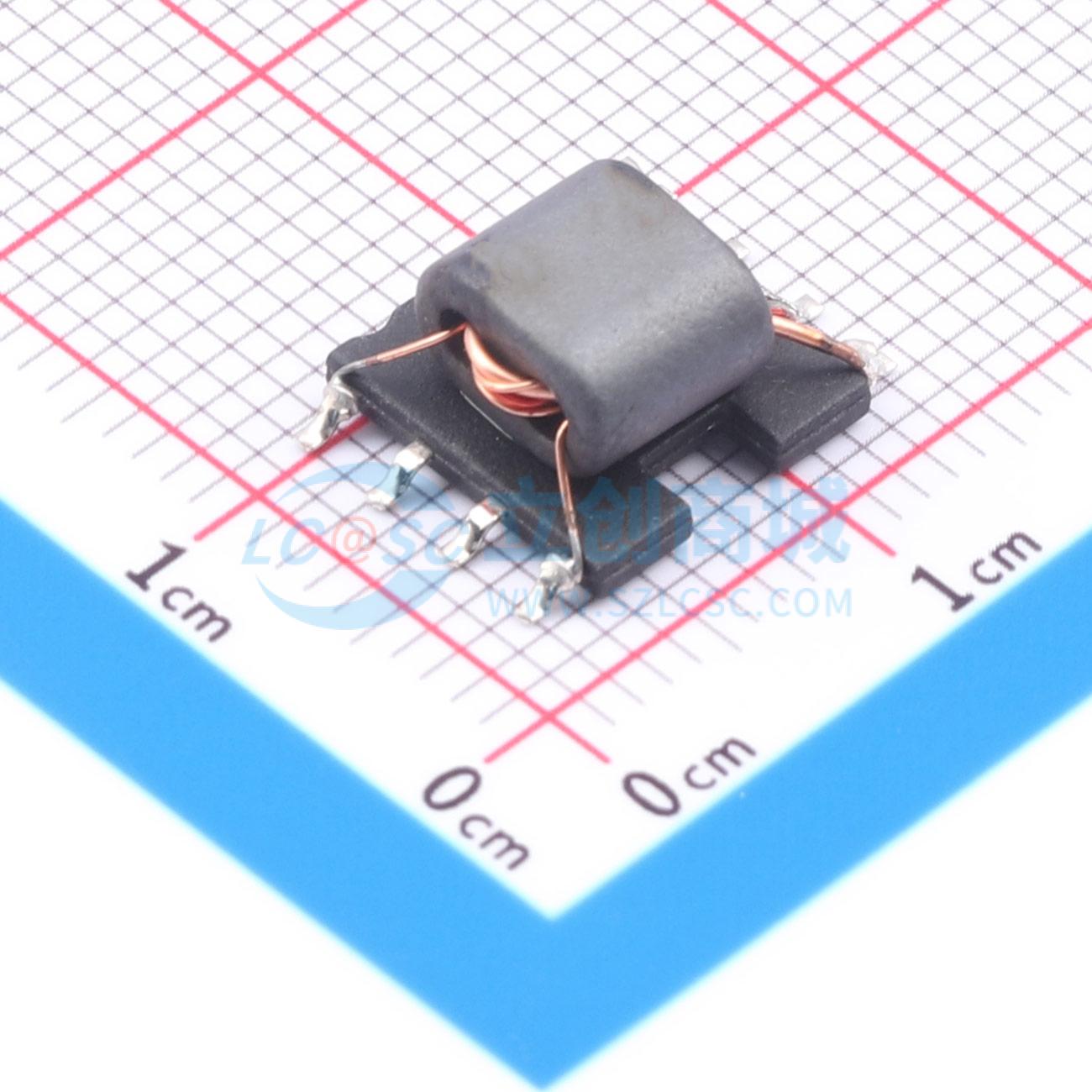

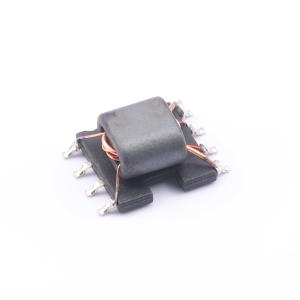

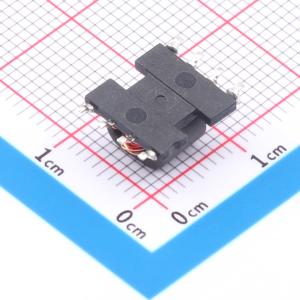

XRS8QCA6410-A
PLC耦合变压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 匝数比：1:4:3
- 品牌名称
- XR(祥如)
- 商品型号
- XRS8QCA6410-A
- 商品编号
- C49451280
- 商品封装
- SMD-8P,12.6x9.7mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 2MHz~30MHz | |
| 耦合系数 | - | |
| 插入损耗 | - | |
| 回波损耗 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度 | - | |
| 长度 | 12.6mm | |
| 宽度 | 9.7mm | |
| 高度 | 6mm | |
| 功能特性 | - |
商品特性
- 电气规格 @ 25℃
- 频率范围：2MHz ~ 30MHz
- 匝数比 (TX:RX:PL) = 1:4:3
- TX绕组电感：1.4uH @ 2MHz
- RX绕组电感：23uH @ 2MHz
- PL绕组电感：11.7uH @ 2MHz
- TX漏感：15nH @ 2MHz (PL短路)
应用领域
- 台式机
- 笔记本电脑
- 数码相机
- 电脑周边
- 对讲机
