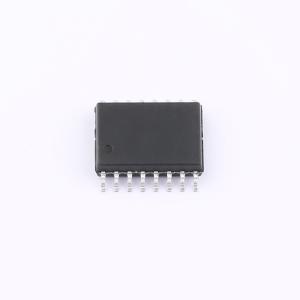

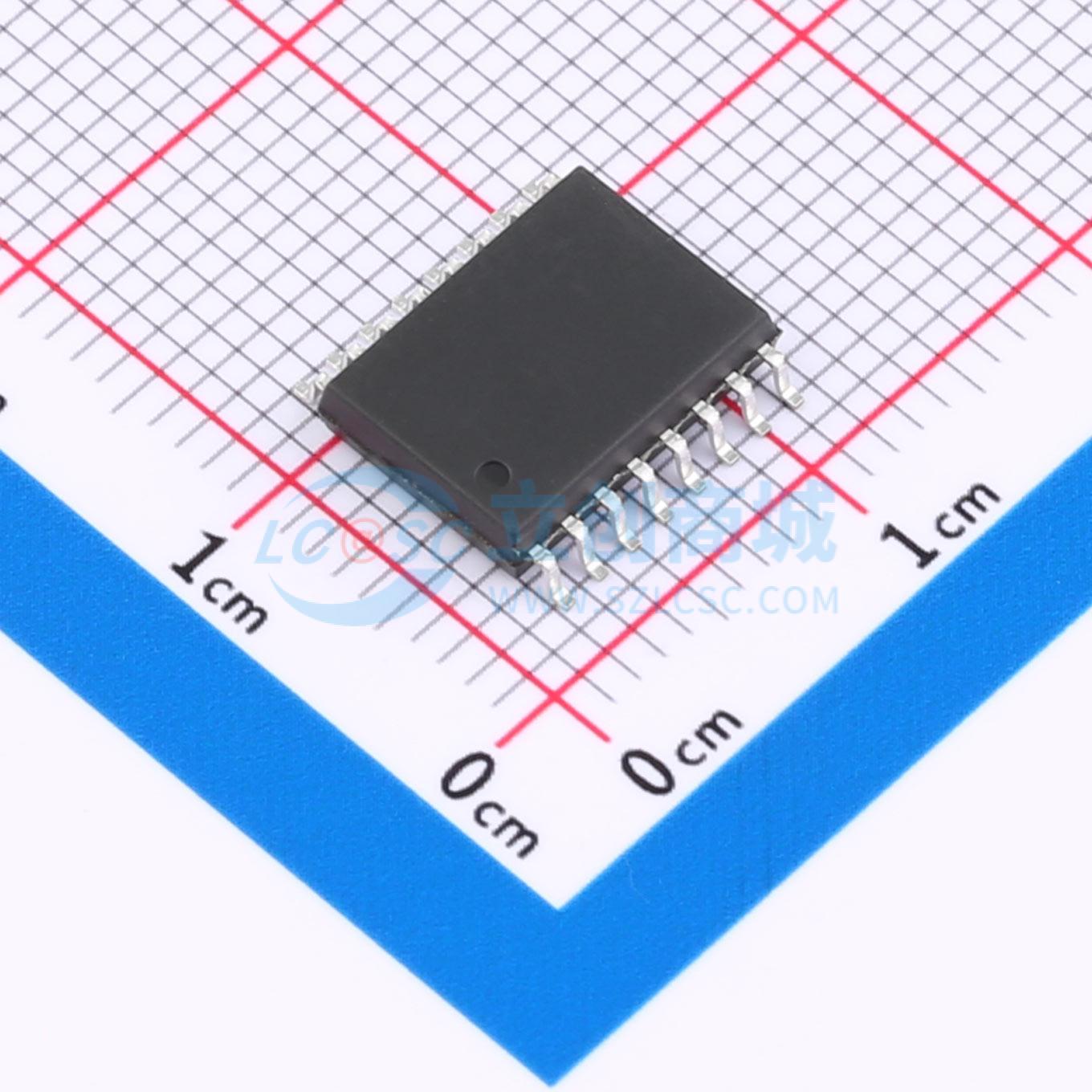

OSi1400WD0
3.75KV高可靠4通道数字隔离器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 抗辐射设计， 3.75KV 隔离耐压，传输速率高达90M波特率，关断控制，默认低电平输出，左侧4通道输入
- 品牌名称
- orisilicon(矽源)
- 商品型号
- OSi1400WD0
- 商品编号
- C49450408
- 商品封装
- SOP-16WB
- 包装方式
- 管装
- 商品毛重
- 0.745055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 4 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 90Mbps | |
| 默认输出 | 低电平 | |
| 隔离电压(Vrms) | 3750 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 100kV/us | |
| 传播延迟(tpd) | 25ns | |
| 功能特性 | 上电复位 | |
| 工作电压(VCCA) | 2.5V~5.5V | |
| 工作电压(VCCB) | 2.5V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
OSI140X是一款高可靠性的四通道隔离通信芯片。在低功耗工作状态下，它能够实现高抗电磁干扰能力和低电磁辐射特性。该芯片的数据传输速率最高可达90 Mbps，共模瞬态抑制能力最高可达90 kV/μs。它支持使能端口和输出端口默认状态配置功能，使其能够适应多种应用场合，并实现最小功耗。较宽的输入电压工作范围使其适用于各种电源域系统，并能实现电平转换功能。该芯片具有较高的电磁兼容性能，增强了可靠性和稳定性。该芯片正在进行UL1577、GB4943.1-2011、IEC60950-1、VDE V 0844-10等安全监管标准的认证。同时，该芯片也正在进行AEC-Q100（Grade1）认证。
商品特性
- 隔离耐压：≥5 kV RMS
- 数据传输速率：DC ~ 90 Mbps
- 电源电压：2.5V ~ 5.5V
- 高共模瞬态抑制：≥100 kV/μs
- 输出选择：输出高电平或输出低电平
- 使能选择：EN型（电流上拉，默认使能）或DIS型（电流下拉，默认使能）
- 功耗：≤1.5 mA/通道（1 Mbps时）
- 传播延迟：≤15 ns
- 抗干扰特性：ESD增强、脉冲群增强、浪涌增强
- 工作温度：-40℃ ~ 125℃
- ESD等级：HBM ≥ ±6 kV，CDM ≥ ±2 kV
- 封装：宽体16引脚SOP封装
应用领域
- BMS系统
- 工业自动化设备
- 多通道隔离系统
