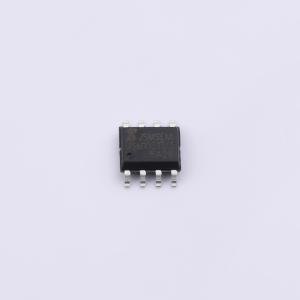

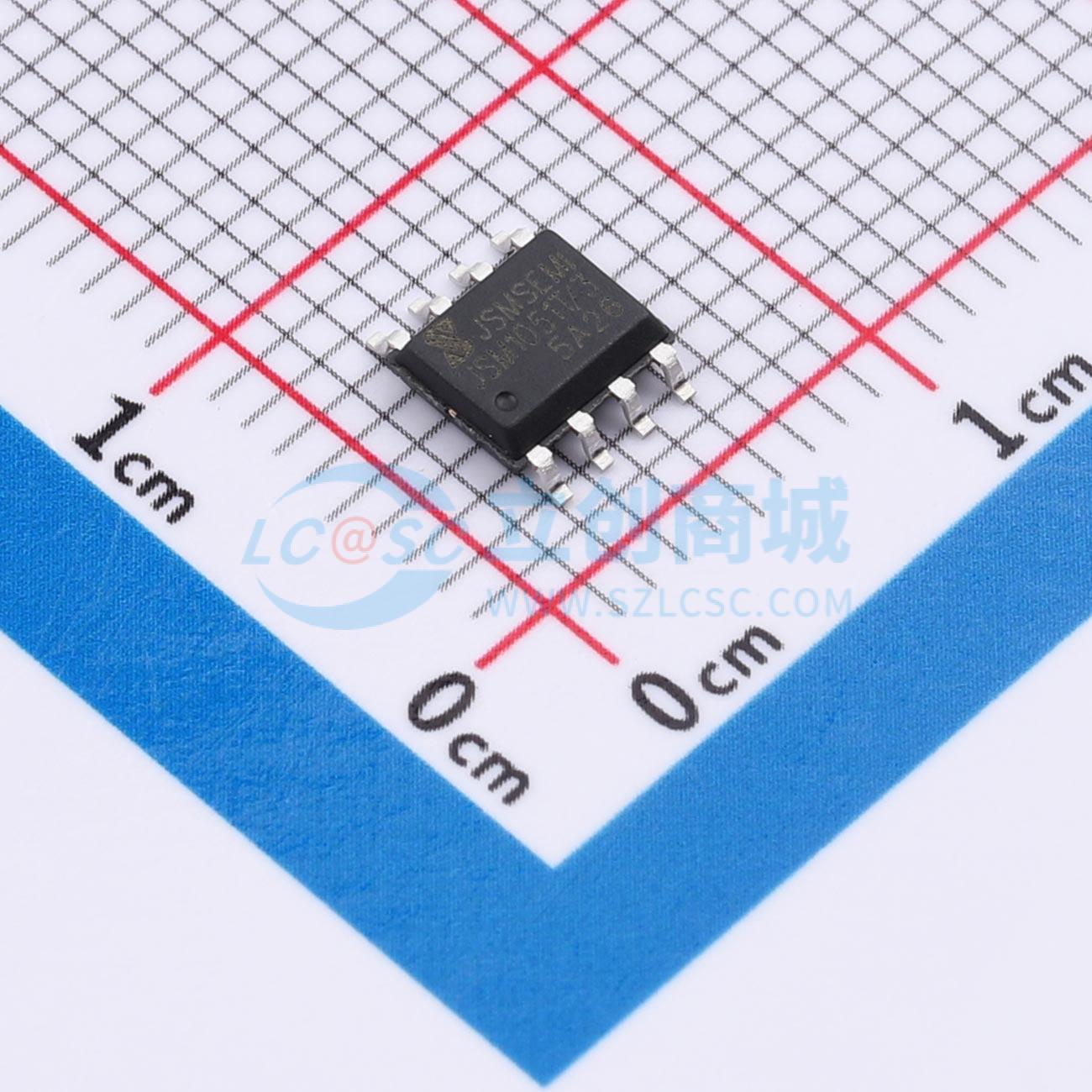

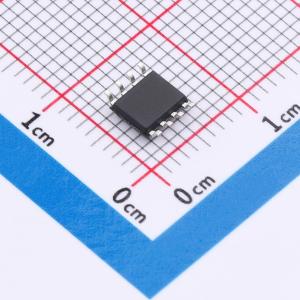

TJA1051T/3-JSM
带CAN FD的故障保护CAN收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VIO引脚可直接3.0-5.0V,TJA1051属于新一代高速CAN收发器，在电磁兼容性（EMC）和静电放电（ESD）性能方面有所提升，并且具备以下特点：当电源电压关闭时，对CAN总线表现出理想的被动行为
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- TJA1051T/3-JSM
- 商品编号
- C49450397
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 4.5V~5.5V | |
| 工作电流 | 70mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 1 | |
| 静态电流 | 1uA | |
| 功能特性 | 静默模式；欠压保护；热关断保护；集成电平移位；ESD保护；TXD占优超时；总线故障保护 |
商品概述
TJA1051T 高速 CAN 收发器在控制器局域网协议控制器与物理双线 CAN 总线之间提供接口。该收发器专为汽车工业中的高速 CAN 应用而设计，为 CAN 协议控制器提供差分发送和接收能力。TJA1051T 提供了改进的电磁兼容性和静电放电性能，并具备以下特点：当电源电压关闭时，对 CAN 总线呈现理想的无源行为；带有 Vio 引脚的型号可直接与电源电压为 3.3V 至 5V 的微控制器接口。TJA1051T 实现了 ISO 11898-2:2016 和 SAE J2284-1 至 SAE J2284-5 中定义的 CAN 物理层。此实现支持在 CAN FD 快速阶段以高达 5Mbps 的数据速率进行可靠通信。
商品特性
- 符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准
- 所有器件均支持经典 CAN 和 5Mbps CAN FD
- I/O 电压范围支持 3.3V 和 5V 微控制器
- 未上电时具备理想的无源行为
- IEC 静电放电保护高达 ±15 kV
- 总线故障保护：±70 V
- 欠压保护
- 驱动器显性超时
- 热关断保护
- 接收器共模输入电压：±30V
- SOP8 封装和 DFN3x3 封装
应用领域
- 高度负载的 CAN 网络
- 重型机械 ISO 11783 应用
