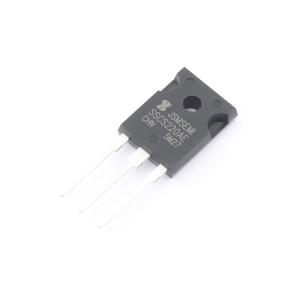

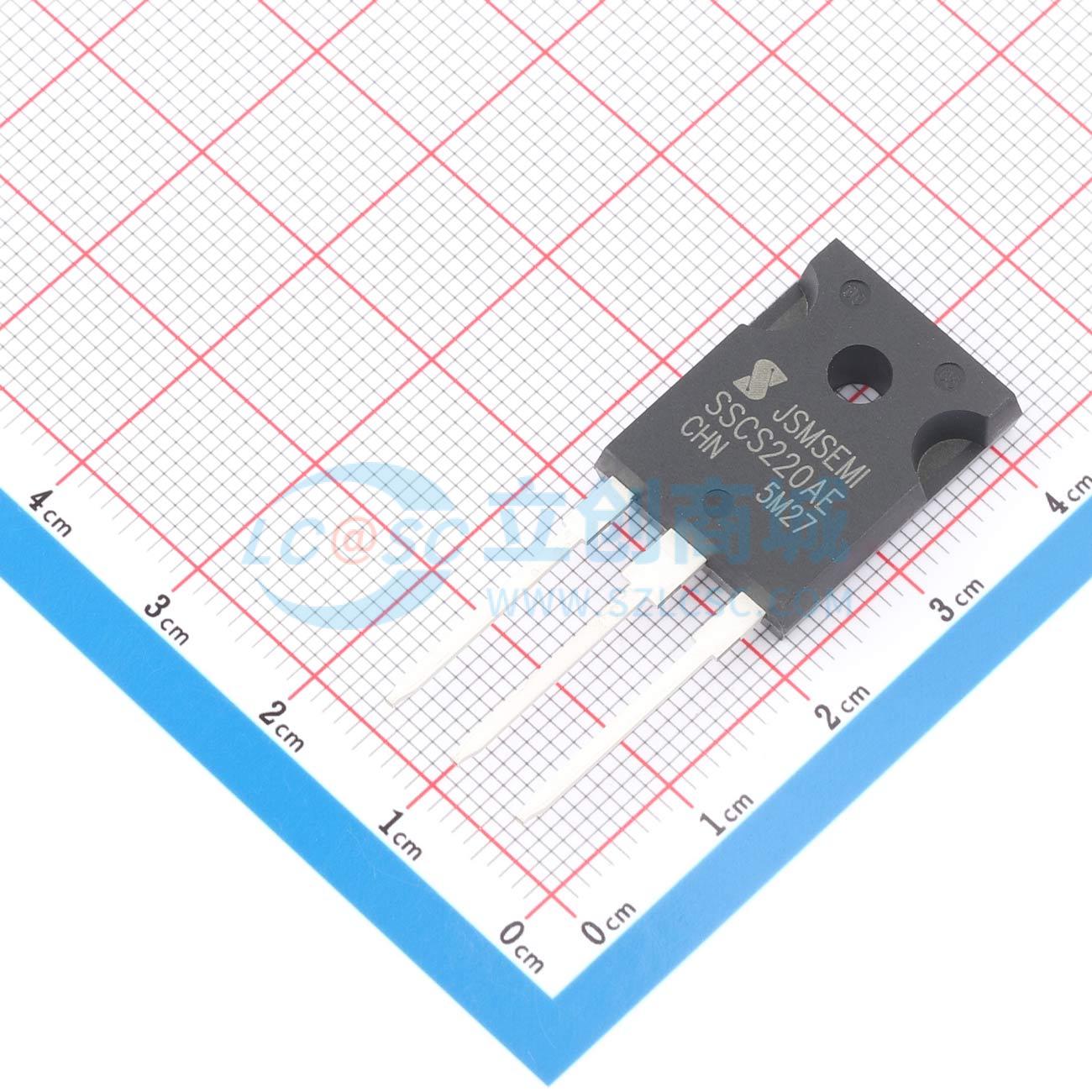

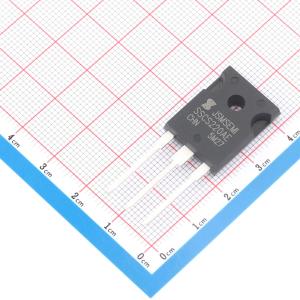

SSCS220AE2HRC
碳化硅肖特基二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 全新一代高性能碳化硅肖特基二极管 20A 1200V VF:1.4V JSMSEMI SIC BSD
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- SSCS220AE2HRC
- 商品编号
- C49450366
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 9.352632克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | 1对共阴极 | |
| 整流电流 | 29A | |
| 正向压降(Vf) | 1.75V@10A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 1.2kV | |
| 反向电流(Ir) | 100uA@1200V | |
| 非重复峰值浪涌电流 (Ifsm) | 80A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 零正向/反向恢复电流
- 高阻断电压
- 高频操作
- VF 的正温度系数
- 与温度无关的开关行为
- 高浪涌电流能力
- 100% 雪崩测试
应用领域
- 伺服驱动器
- 太阳能/风能逆变器
- 交流/直流转换器
- 直流/直流转换器
- 不间断电源
