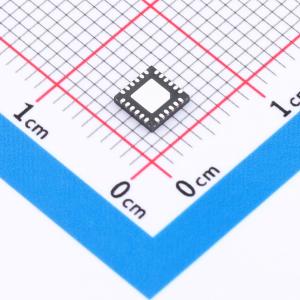

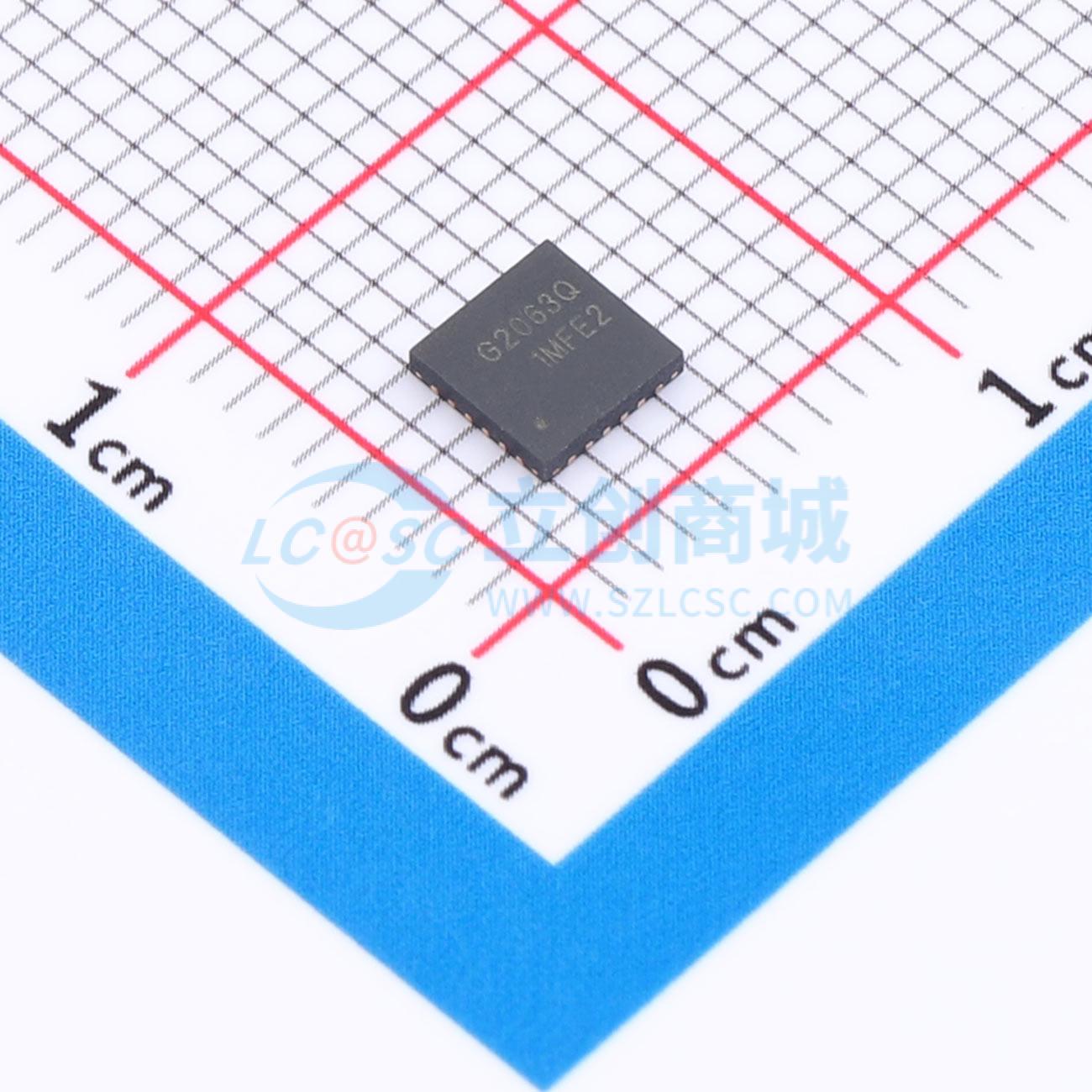

G2063Q实物图
  • G2063Q商品缩略图
  • G2063Q商品缩略图
  • G2063Q商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

G2063Q

三相高低侧功率MOSFET/IGBT驱动芯片

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
是一款高压、高速功率MOSFET高低侧驱动芯片,采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成。具有独立的高侧和低侧参考输出通道。逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平,输出具有大电流脉冲能力,和防直通的死区逻辑。浮动通道可用于驱动高压侧N沟道功率MOSFET,浮地通道最高工作电压可达250V。为QFN4X4-24封装,可以在-40℃至125℃温度范围内工作。
商品型号
G2063Q
商品编号
C49449773
商品封装
QFN-24(4x4)​
包装方式
编带
商品毛重
1克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置三相
负载类型MOSFET;IGBT
驱动通道数3
灌电流(IOL)1.8A
拉电流(IOH)1.5A
工作电压5V~20V
上升时间(tr)30ns
属性参数值
下降时间(tf)30ns
传播延迟 tpLH-
传播延迟 tpHL-
工作温度-40℃~+125℃
输入高电平(VIH)2.5V
输入低电平(VIL)800mV
静态电流(Iq)230uA
功能特性交错导通保护;死区时间控制

商品概述

G2063Q 是一款高压、高速功率 MOSFET 高低侧驱动芯片,采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成。具有独立的高侧和低侧参考输出通道。G2063Q 逻辑输入电平兼容低至 3.3V 的 CMOS 或 LSTTL 逻辑输出电平,输出具有大电流脉冲能力,和防直通的死区逻辑。G2063Q 的浮动通道可用于驱动高压侧 N 沟道功率 MOSFET,浮地通道最高工作电压可达 +250V。G2063Q 为 QFN4X4-24 封装,可以在 -40℃ 至 125℃ 温度范围内工作。

商品特性

  • 自举工作的浮地通道
  • 最高工作电压为 +250V
  • 兼容 3.3/5V 输入逻辑
  • dVs/dt 耐受能力可达 ±50 V/ns
  • Vs 负偏压能力达 -9V
  • 栅极驱动电压范围 5V 至 20V
  • 高、低侧电源 4.5V 欠压锁定
  • 高、低侧输入输出同相逻辑
  • 防直通死区逻辑
  • 死区时间设定 200ns
  • 芯片传输延时特性
  • 开通/关断传输延时 Ton/Toff = 150 ns/120ns
  • 延迟匹配时间小于 50ns
  • 宽温度范围 -40~125℃
  • 输出级拉电流/灌电流能力 1.5A/1.8A
  • 符合 RoSH 标准

应用领域

  • 电机控制
  • 空调/洗衣机
  • 通用逆变器
  • 微型逆变器驱动
