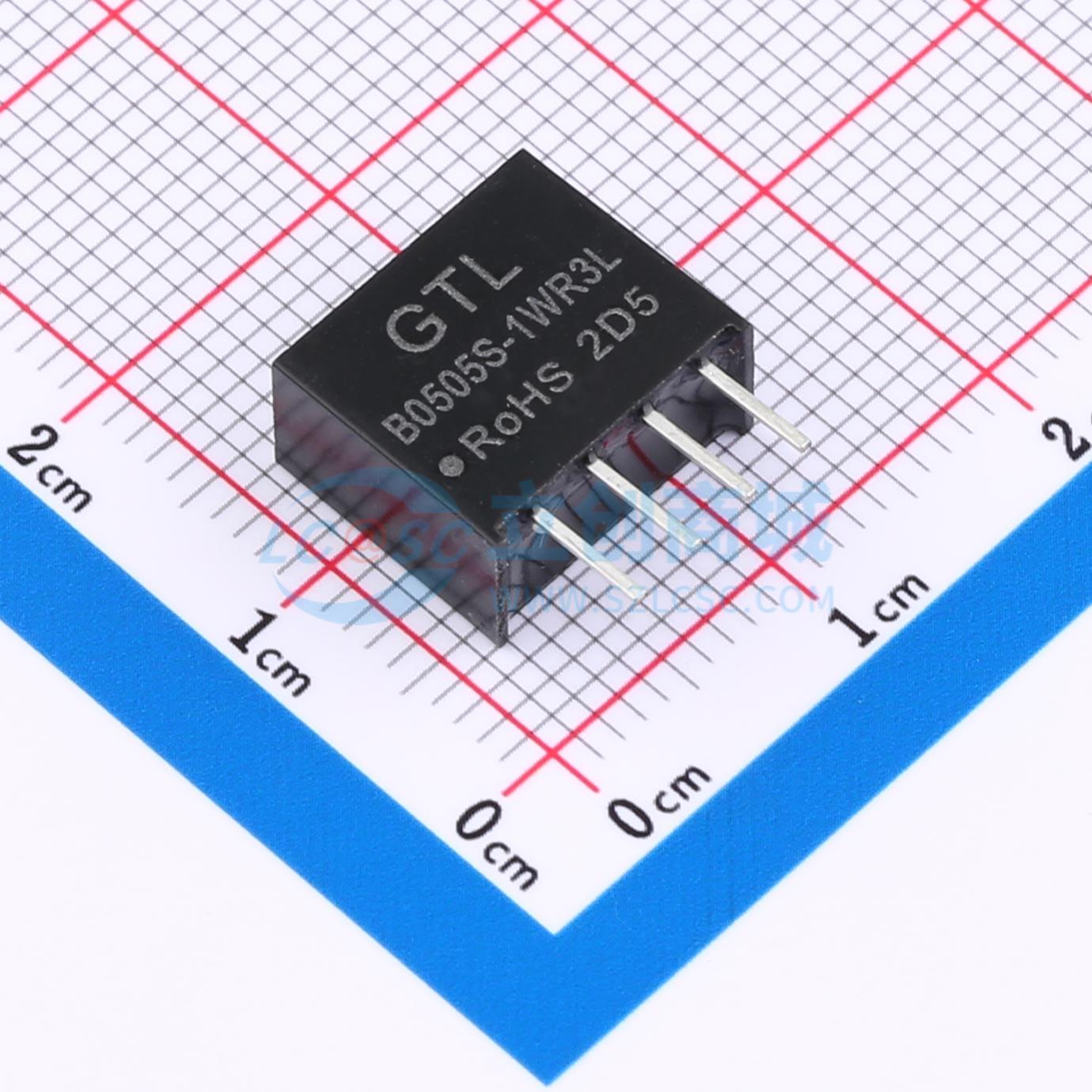

温馨提醒：图片仅供参考，商品以实物为准

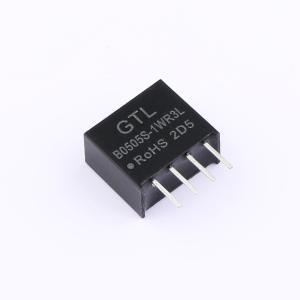

B0505S-1WR3L
DC-DC模块电源，定电压输入，隔离非稳压单路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1W,定电压输入,非稳压单路输出
- 品牌名称
- GTL-POWER(冠图电子)
- 商品型号
- B0505S-1WR3L
- 商品编号
- C49437914
- 商品封装
- SIP,11.6x6mm
- 包装方式
- 管装
- 商品毛重
- 1.73125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 类型 | - | |
| 输出通道数 | 1 | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 83% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 2400uF | |
| 隔离电压(Vrms) | 1.5kV |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 短路保护；自动故障恢复 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 270kHz | |
| 静态电流 | - | |
| 纹波噪声 | 75mVp-p | |
| 长度 | 11.6mm | |
| 宽度 | 6mm | |
| 高度 | 10.16mm | |
| 稳压类型 | 非稳压型 |
商品概述
B_S-1WR3L系列是一款采用固定电压输入、隔离非稳压单路输出的DC-DC模块电源，具有国际标准封装，可节省PCB安装空间。该模块效率高，纹波与噪声低，输入与输出之间电气隔离，无需外加元件，体积小巧，功率密度高。其输出具备可持续短路保护功能，是一款经济型的小功率定电压电源模块。建议引脚孔径为1.00mm，栅格距离为2.54mm×2.54mm。
商品特性
- 国际标准封装，节省PCB安装空间
- 效率高，纹波与噪声低
- 输出可持续短路保护
- 输入与输出隔离
- 无需外加元件，体积小，功率密度高
- 经济型小功率定压电源模块
