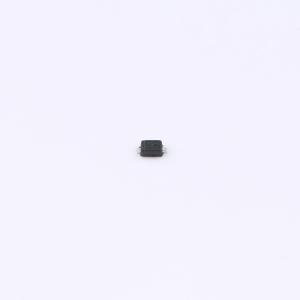

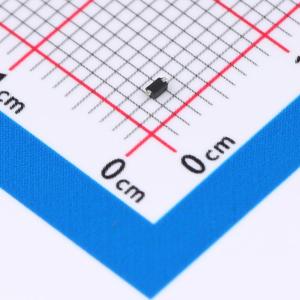

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z6.0
单向 6V截止 5.8A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD静电防护在高速数据传输接口上提供卓越的静电防护性能，是高集成度电子设备的理想ESD防护组件。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- ESD5Z6.0
- 商品编号
- C49437732
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 18.8V | |
| 峰值脉冲电流(Ipp) | 5.8A | |
| 峰值脉冲功率(Ppp) | 100W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.5V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 类型 | ESD | |
| Cj-结电容 | 47pF |
商品概述
ESD5Z6.0系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些元件非常适合用于电路板空间有限设计中的ESD保护。
商品特性
- 小尺寸外形
- 低本体高度
- 关断电压：6.0V
- 在8 x 20 μs脉冲下，峰值功率高达200W
- 低泄漏
- 典型响应时间 < 1 ns
- 人体模型3级（>16kV）ESD等级
- IEC61000-4-2 4级ESD保护
- IEC61000-4-4 4级电快速瞬变脉冲群（EFT）保护
- 产品材料符合RoHS要求。
- S前缀适用于汽车及其他需要特定产地和控制变更要求的应用；符合AEC-Q101标准且具备生产件批准程序（PPAP）能力。
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
