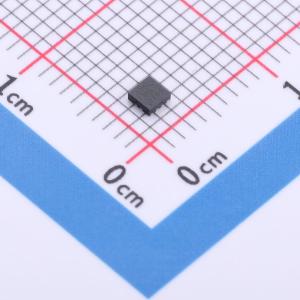

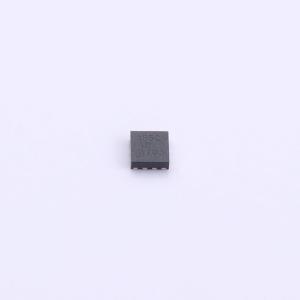

温馨提醒：图片仅供参考，商品以实物为准

TRF1305C1RPVR

单通道射频放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TRF1305C1RPVR
商品编号: C49435835
商品封装: WQFN-12-EP(2x2)
包装方式: 编带
商品毛重: 0.013333克(g)

商品参数

商品概述

TRF1305C1是一款极高性能的闭环单通道RF放大器，工作带宽从真直流到大于7GHz。该器件具备出色的性能，可驱动高速高性能ADC，例如具有直流或交流耦合接口的ADC12DJ5200RF和ADC32RF5x。该放大器针对RF、零中频、复杂中频以及高速时域应用进行了性能优化。器件针对固定增益配置进行了性能优化，如果需要更低增益，可使用外部电阻。TRF1305C1带有VOCM引脚，可设置不同的输出共模电压和输入共模电压，例如用于电平转换，或大多数具有不同直流共模电压的IQ下变频器ADC接口应用。TRF1305C1还支持浮动双轨分裂电源或单电源选项，带有MODE引脚可将输入共模范围扩展至更靠近电源。器件还具备掉电功能。该器件采用专有的先进BiCMOS工艺制造，采用节省空间的2mm × 2mm WQFN-FCRLF封装。

商品特性

提供三种性能优化的功率增益变体:15dB (TRF1305A1)
10dB (TRF1305B1)
5dB (TRF1305C1)
固定增益可通过外部电阻降低
宽大信号RF带宽
压摆率为25 kV/μs
大输入(±1V)和输出(±0.5V)共模电压范围
支持灵活的配置和模式
单端输入差分输出 (S2D)
差分输入差分输出 (D2D)
交流或直流耦合输入/输出
输出共模电压可调
输入共模范围扩展模式
支持5V单电源或分裂电源供电
具备掉电模式

应用领域

RF采样或GSPS ADC驱动
测试与测量
无线通信测试
RF数字转换器
示波器 (DSOs)
高速数字转换器
频谱分析仪
矢量信号收发器 (VST)
质谱系统
共模电平转换
IQ混频器接口

	属性	参数值
	商品目录	RF放大器
	频率	0Hz~7GHz
	增益	5dB
	噪声系数	11.3dB
	工作电压	4.75V~5.25V
	工作电流	108mA

	属性	参数值
	P1dB	15.3dBm
	工作温度	-40℃~+105℃
	输入回波损耗	14dB
	IP3	43.5dBm
	功能特性	低功耗模式
