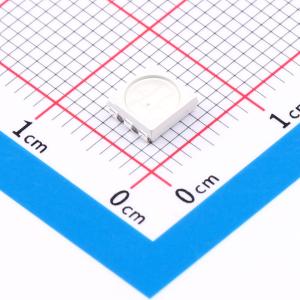

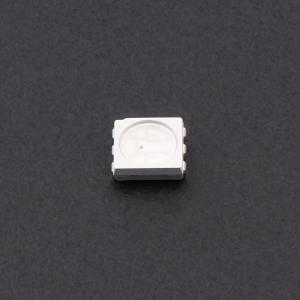

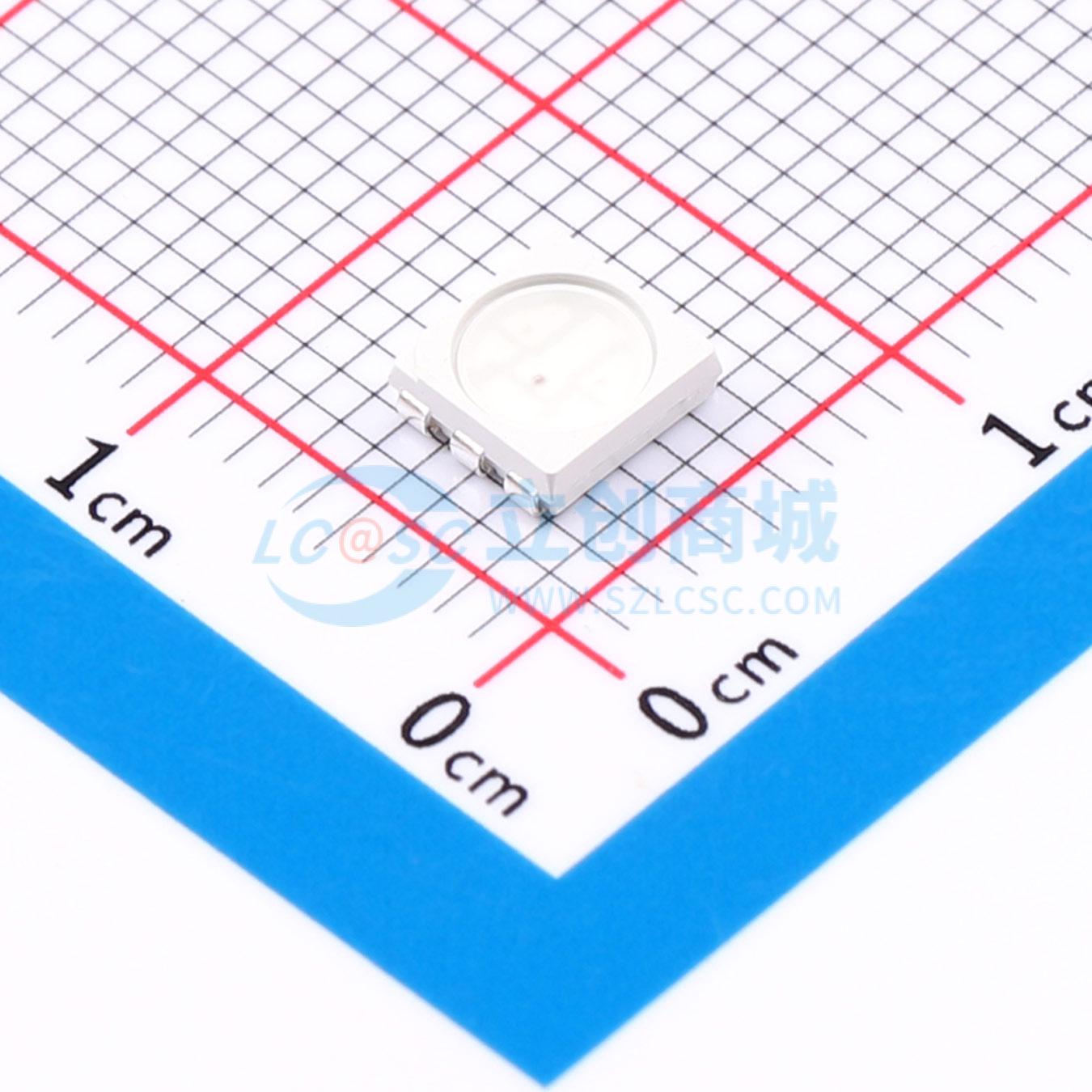

HL-AF-5060H392BS52FU97GC-S1-TLD-B1
5050红绿蓝 RGB*20mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5050RGB红绿蓝 3*20mA，胶体雾状
- 商品型号
- HL-AF-5060H392BS52FU97GC-S1-TLD-B1
- 商品编号
- C49435759
- 商品封装
- SMD-6P,5x5mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RGB LED | |
| 二极管配置 | 独立二极管 | |
| 主波长-红 | 617nm~627nm | |
| 主波长-绿 | 515nm~525nm | |
| 主波长-蓝 | 464nm~474nm | |
| 发光角度 | 120° | |
| 透镜颜色 | 无色透明透镜 | |
| 抗静电能力 | R:2000V；G:1000V；B:1000V | |
| 峰值波长-红 | - | |
| 峰值波长-绿 | - | |
| 峰值波长-蓝 | - | |
| 载带方式 | - | |
| 工作温度 | - | |
| 灯头类型 | - | |
| 长度 | 5.35mm |
| 属性 | 参数值 | |
|---|---|---|
| 宽度 | 4.85mm | |
| 高度 | 1.6mm | |
| 脚间距 | - | |
| 发光强度-红 | 210mcd~270mcd | |
| 发光强度-绿 | 1000mcd~1300mcd | |
| 发光强度-蓝 | 210mcd~270mcd | |
| 正向压降(Vf)-红 | 1.8V~2.4V | |
| 正向压降(Vf)-绿 | 2.8V~3.4V | |
| 正向压降(Vf)-蓝 | 2.8V~3.4V | |
| 正向电流-红 | 20mA | |
| 正向电流-绿 | 20mA | |
| 正向电流-蓝 | 20mA | |
| 功率-红 | 75mW | |
| 功率-绿 | 105mW | |
| 功率-蓝 | 105mW |
商品概述
绿光LED采用InGaN衬底发光二极管芯片，红光LED采用AlGaNP衬底发光二极管芯片，蓝光LED采用InGaN衬底发光二极管芯片。产品生命周期结束后可进行回收处理。
商品特性
- 极宽的发光角度
- 适用于所有SMT组装和焊接工艺
- 提供载带及卷轴包装
- 防潮等级：Level 4
- 包装规格：每卷1000片
- 符合RoHS标准
应用领域
- 一般应用
