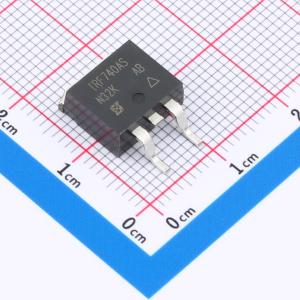

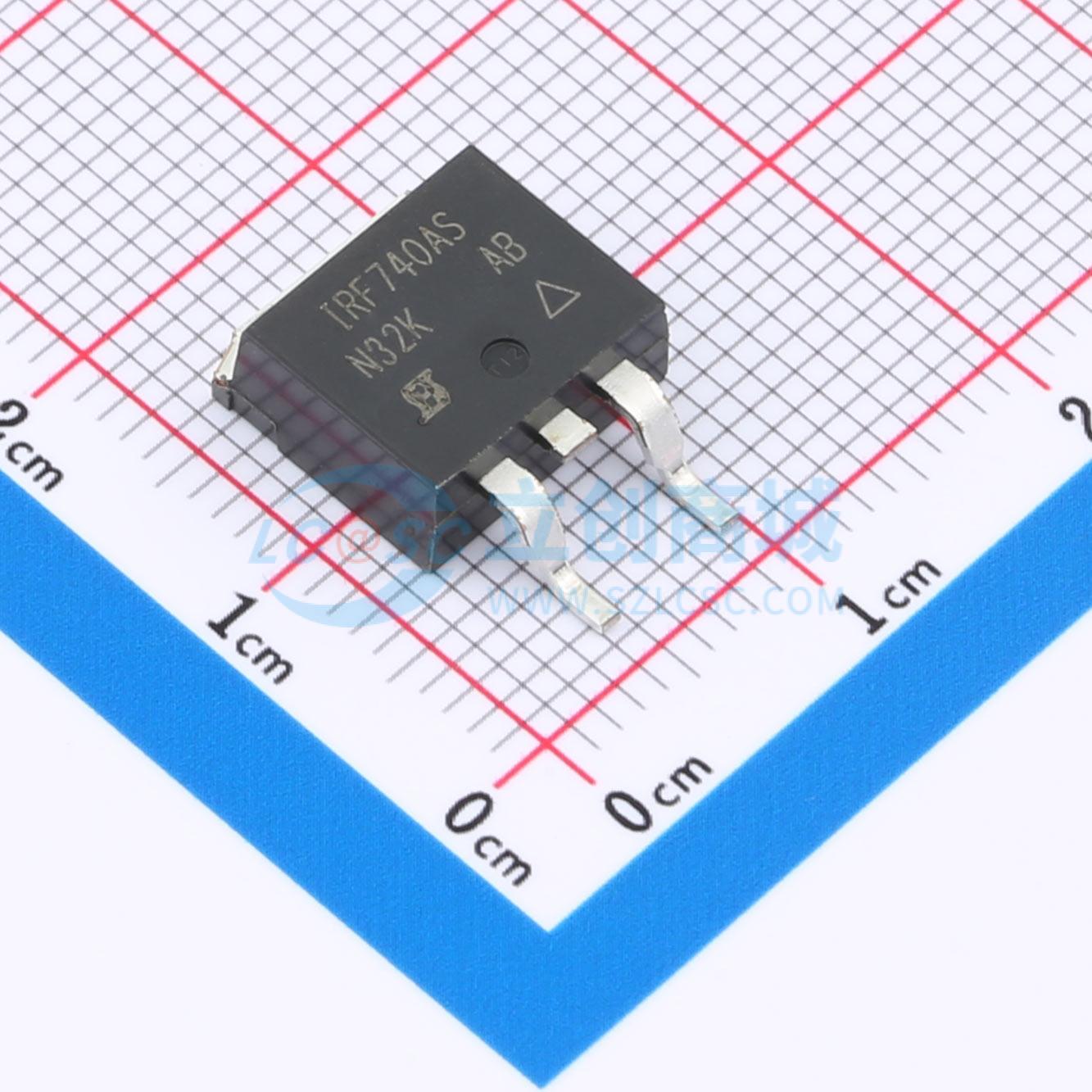

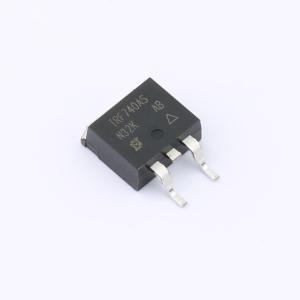

IRF740ASPBF
1个N沟道 耐压:400V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：无卤，符合 IEC 61249-2-21 定义。 低栅极电荷 Qg，简化驱动要求。 改善了栅极、雪崩和动态 dV/dt 坚固性。 完全表征的电容、雪崩电压和电流。 指定有效的 Coss。 符合 RoHS 指令 2002/95/EC。应用：开关模式电源 (SMPS)。 不间断电源
- 品牌名称
- VISHAY(威世)
- 商品型号
- IRF740ASPBF
- 商品编号
- C506477
- 商品封装
- D2PAK(TO-263)
- 包装方式
- 管装
- 商品毛重
- 2.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 400V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 550mΩ@10V,6A | |
| 耗散功率(Pd) | 3.1W；125W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 36nC@10V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品特性
- 符合 IEC 61249-2-21 定义的无卤要求
- 低栅极电荷（(Q_{g})），降低驱动要求
- 增强了栅极、雪崩和动态 dV/dt 鲁棒性
- 完整表征电容、雪崩电压和电流
- 规定了有效输出电容（(C_{\mathrm{oss}})）
- 符合 RoHS 指令 2002/95/EC
应用领域
- 开关模式电源（SMPS）
- 不间断电源
- 高速功率开关
