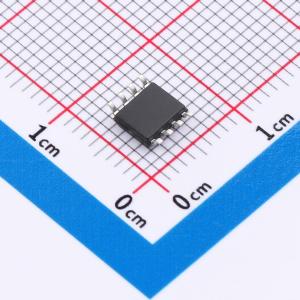

NE5534DR(LX)
单通道低噪声运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款单通道高性能低噪声运算放大器电路，具有低噪声、高增益、高摆率及高输出驱动的特点，既可单电源供电也可双电源供电应用，在仪器仪表、工业控制及音频放大系统中有着广泛的应用。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- NE5534DR(LX)
- 商品编号
- C49396707
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.174702克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 24MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 13V/us | |
| 输入偏置电流(Ib) | 800nA | |
| 输入失调电流(Ios) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 4mA | |
| 输出电流 | 38mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 6V~40V | |
| 双电源电压(Vee~Vcc) | -20V~-3V；3V~20V | |
| 功能特性 | - |
商品概述
NE5534是一款单通道高性能低噪声运算放大器电路，具备低噪声、高增益、高摆率及高输出驱动能力，支持单电源与双电源供电，在仪器仪表、工业控制及音频放大系统中应用广泛。
商品特性
- 宽电源电压工作范围：单电源 6V ~ 40V，双电源 ±3V ~ ±20V
- 高单位增益带宽：24MHz（无外部补偿时典型值）
- 高压摆率：13V/μs（典型值）
- 低输入失调电压
- 低输入失调电流
- 封装形式：DIP8/SOP8
