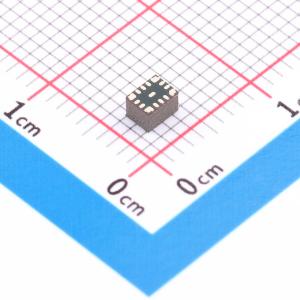

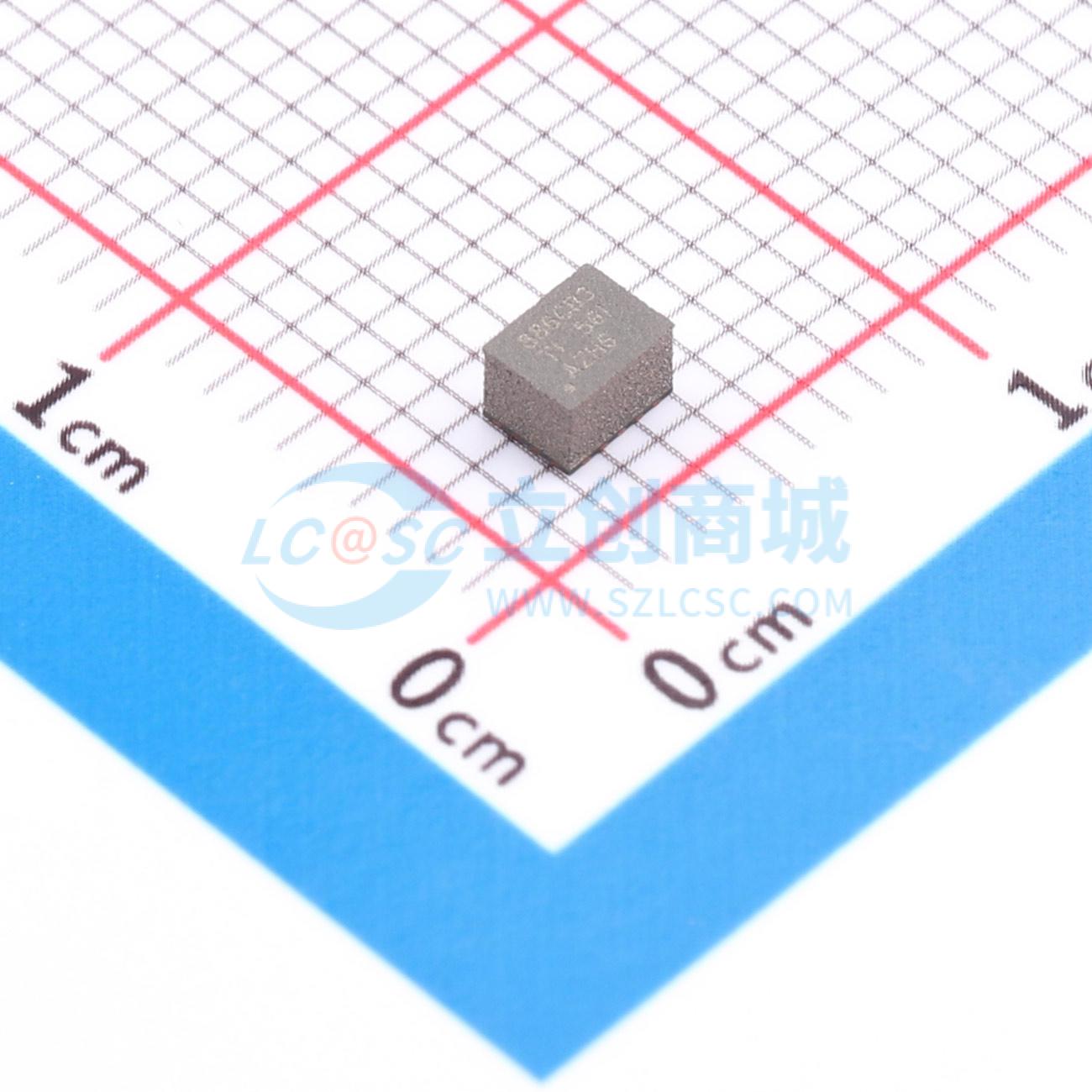

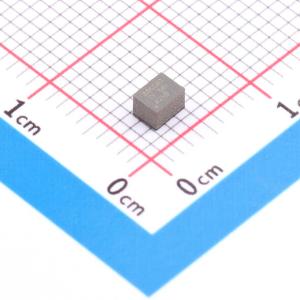

TPSM82866CB3PRCFR

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPSM82866CB3PRCFR
商品编号: C49392837
商品封装: QFN-15(2.3x3)
包装方式: 编带
商品毛重: 9.02克(g)

商品参数

参数完善中

商品概述

TPSM8286xx器件系列为4A和6A降压转换器电源模块，专为实现小设计尺寸和高效率设计。该电源模块采用MagPack技术集成了同步降压转换器和电感器，可简化设计、减少外部元件、节省PCB面积。紧凑设计适合标准表面贴装设备的自动化组装。凭借DCS-Control架构，即使使用小型输出电容也可实现严格的输出电压精度，同时具备出色的负载瞬态性能。中等至重载负载下，转换器工作在PWM模式，轻负载时自动进入省电模式，可在整个负载电流范围内保持高效率。器件也可被强制工作在PWM模式，以获得最小的输出电压纹波。I2C接口提供了调整输出电压、设置输出电压切换到新设定值时的VOUT压摆率，或读取热警告、限流标志等状态信息的方式。集成软启动可降低输入电源所需的涌入电流。过温保护和打嗝短路保护可实现稳健可靠的设计。

商品特性

效率最高可达96%
出色的热性能
支持最高3.4Mbps的I2C兼容接口
输出电压精度1%
DCS-Control拓扑，可实现快速瞬态响应
支持I2C可编程:输出电压
输出电压可编程范围:0.2 V 至 0.8375 V，步长2.5 mV；0.4 V 至 1.675 V，步长5 mV；0.8 V 至 3.35 V，步长10 mV
I2C可编程:强制PWM或省电模式；输出电压放电
支持I2C回读器件状态:热警告；打嗝限流；输入电压低于UVLO
电阻可配置:I2C地址；17种启动输出电压选项
针对低EMI要求设计
无键合线封装
MagPack技术屏蔽电感和IC
优化引脚排列简化布局
工作静态电流为4µA
工作温度范围为-40℃ 至 125℃
采用2.3mm × 3.0mm × 1.95mm QFN封装
设计尺寸为28mm²
也提供不带I2C接口的版本:TPSM82866A

应用领域

FPGAs、CPUs、ASICs核心供电
光模块
工厂自动化与控制
