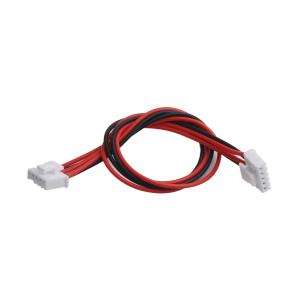

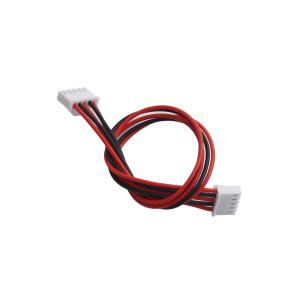

hanxia(韩下) 端子线 2.54mm 双头同向 5P 200mm 1个
- 工业品
价格：￥1.284价格含税（税率13%）
50+￥1.2558
200+￥1.237
- 品牌名称
- hanxia(韩下)
- 商品型号
- HX XHB2.54-5P ST 200mm 22AWG
- 商品编号
- C49384149
- 商品毛重
1克(g)
- 线长 200mm
- 线材 UL1007 22AWG
广东仓140
购买数量
个
(200个/袋，最小起订量5个，递增量：5)
总价金额：
￥0.00近期成交2单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 杜邦线/端子排线/电子线 |
| 线长 | 200mm |
| 线材 | UL1007 22AWG |
| 接触电阻 | 20mΩ |
| 颜色 | 红色、黑色 |
| 线规 | 22AWG |
| 间距 | 2.54mm |
| 属性 | 参数值 |
|---|---|
| 类型 | 端子线 |
| 线数 | 5 |
| 连接方式 | 双头同向 |
| 连接端数 | 双头 |
| 配件 | 10个端子、2个胶壳 |
| 针脚数 | 5P |
商品详情
产品特点 FEATURES
1
该端子线采用2.54mm标准间距设计，确保与各种常见连接器的兼容性。
2
线材选用1007 22#规格，具有良好的导电性和耐久性，适合高频信号传输。
3
双头同向5P设计，方便快速连接，减少布线复杂度。
4
线长200mm，长度适中，适用于紧凑型设备内部连接。
5
使用22AWG线径，提供稳定的电流承载能力，减少信号衰减。
6
端子材质为PA66，具有优异的机械强度和耐温性能，工作温度范围广（-25℃至+85℃）。
7
额定电流1.5A，额定电压300V AC/DC，满足大多数电子设备的电气要求。
8
接触电阻≤20mΩ，绝缘电阻≥100MΩ，保证信号传输的高可靠性。
使用场景 APPLICATIONS
该端子线广泛应用于电子设备的内部连接，特别是在需要稳定信号传输和可靠电气连接的场合。典型应用包括：
1
工业控制设备中的传感器与控制器之间的连接。
2
汽车电子系统中的模块间通信线路。
3
消费电子产品如打印机、扫描仪等内部电路连接。
4
实验室设备中的数据采集系统连接。
5
通信设备中的信号传输线路。
在这些应用场景中，该端子线能够有效解决信号干扰问题，提供清晰稳定的信号传输，同时其紧凑的设计节省了设备内部空间，便于维护和升级。
注意事项 PRECAUTIONS
1
在安装时，请确保端子正确插入连接器，避免插反或插不到位导致接触不良。
2
操作过程中，避免过度弯曲或拉扯线缆，以防损坏内部导线。
3
使用环境应保持干燥，避免长时间暴露在高湿度或腐蚀性气体中，以免影响电气性能。
4
在高温环境下使用时，注意散热，防止因过热导致材料老化。
5
定期检查端子连接状态，如有松动应及时紧固，确保连接可靠性。
6
存储时应避免重压和尖锐物体划伤，建议存放在通风干燥的地方。
7
如发现端子或线缆有明显损伤，应及时更换，避免安全隐患。
8
在进行电气测试时，确保设备已断电，防止电击事故。
