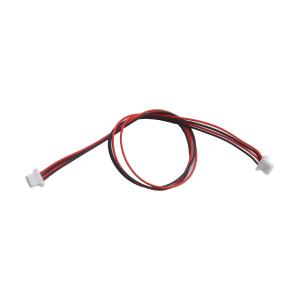

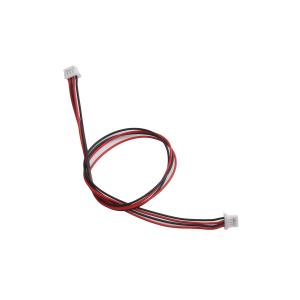

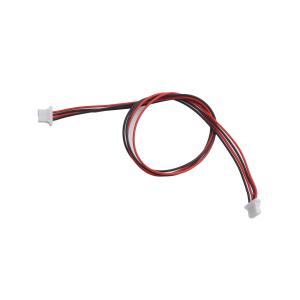

hanxia(韩下) 端子线 1mm 双头同向 4P 200mm 1个

工业品

价格：￥0.7075价格含税（税率13%）

50+￥0.692

200+￥0.6816

品牌名称: hanxia(韩下)
商品型号: HX 1.0-4P ST 200mm 28AWG harness
商品编号: C49384115
商品毛重: 1克(g)
线长
线材

广东仓20

购买数量

个

(200个/袋，最小起订量5个，递增量：5)

总价金额：

￥0.00

近期成交13单

商品参数
商品详情
规格书

商品参数

属性	参数值
商品目录	杜邦线/端子排线/电子线
线长	200mm
线材	UL1571 28AWG
接触电阻	20mΩ
颜色	红色、黑色
线规	28AWG
间距	1mm

属性	参数值
类型	端子线
线数	4
连接方式	双头同向
连接端数	双头
配件	2个胶壳、8个端子
针脚数	4P

商品详情

产品特点 FEATURES

1 该端子线采用高质量的28AWG线材，确保信号传输的稳定性和可靠性。

2 线长为200mm，适合短距离连接需求，减少信号衰减。

3 双头同向4P设计，方便多点连接，提高电路布局的灵活性。

4 使用PA66塑料材料，具有优异的机械强度和耐温性能，工作温度范围为-25℃至+85℃。

5 额定电流为0.5A（AC,DC），额定电压为30V（AC,DC），满足大多数电子设备的电气要求。

6 接触电阻≤20mΩ，绝缘电阻≥100MΩ，保证电气连接的高效性和安全性。

7 线型为AWG#28（1571），标识清晰，表面无划痕、裂纹，起泡，污损，毛刺等，确保长期使用的可靠性。

使用场景 APPLICATIONS

该端子线广泛应用于各种电子设备和工业控制系统中，特别是在需要短距离、多点连接的场合。典型应用包括：

1 电子测量仪器内部连接，如示波器、万用表等。

2 工业自动化设备中的传感器与控制器连接。

3 汽车电子系统中的信号传输。

4 家用电器内部电路连接，如冰箱、洗衣机等。

在这些应用场景中，该端子线能够提供稳定的信号传输，减少干扰，确保设备正常运行。其紧凑的设计和高可靠性使其在狭小空间和恶劣环境下也能表现出色。

注意事项 PRECAUTIONS

1 在安装时，请确保端子线正确插入连接器，避免接触不良导致的信号传输问题。

2 使用过程中，注意不要超过额定电流和电压，以免损坏端子线或连接设备。

3 在高温或潮湿环境中使用时，定期检查端子线的绝缘层是否有损坏，防止短路风险。

4 避免在强电磁干扰环境下使用，以减少信号失真。

5 存储时应保持干燥，避免长时间暴露在阳光下，防止材料老化。

6 如发现端子线有异常发热、冒烟等情况，应立即停止使用并检查原因。

7 维护时可用软布轻轻擦拭表面，避免使用腐蚀性清洁剂。

规格书
