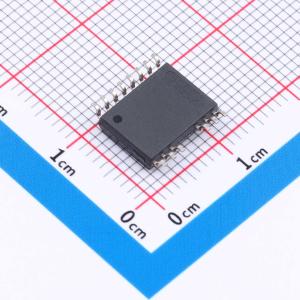

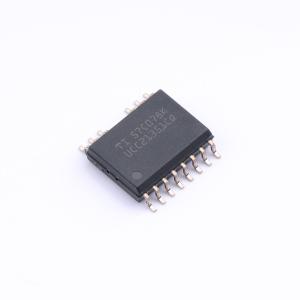

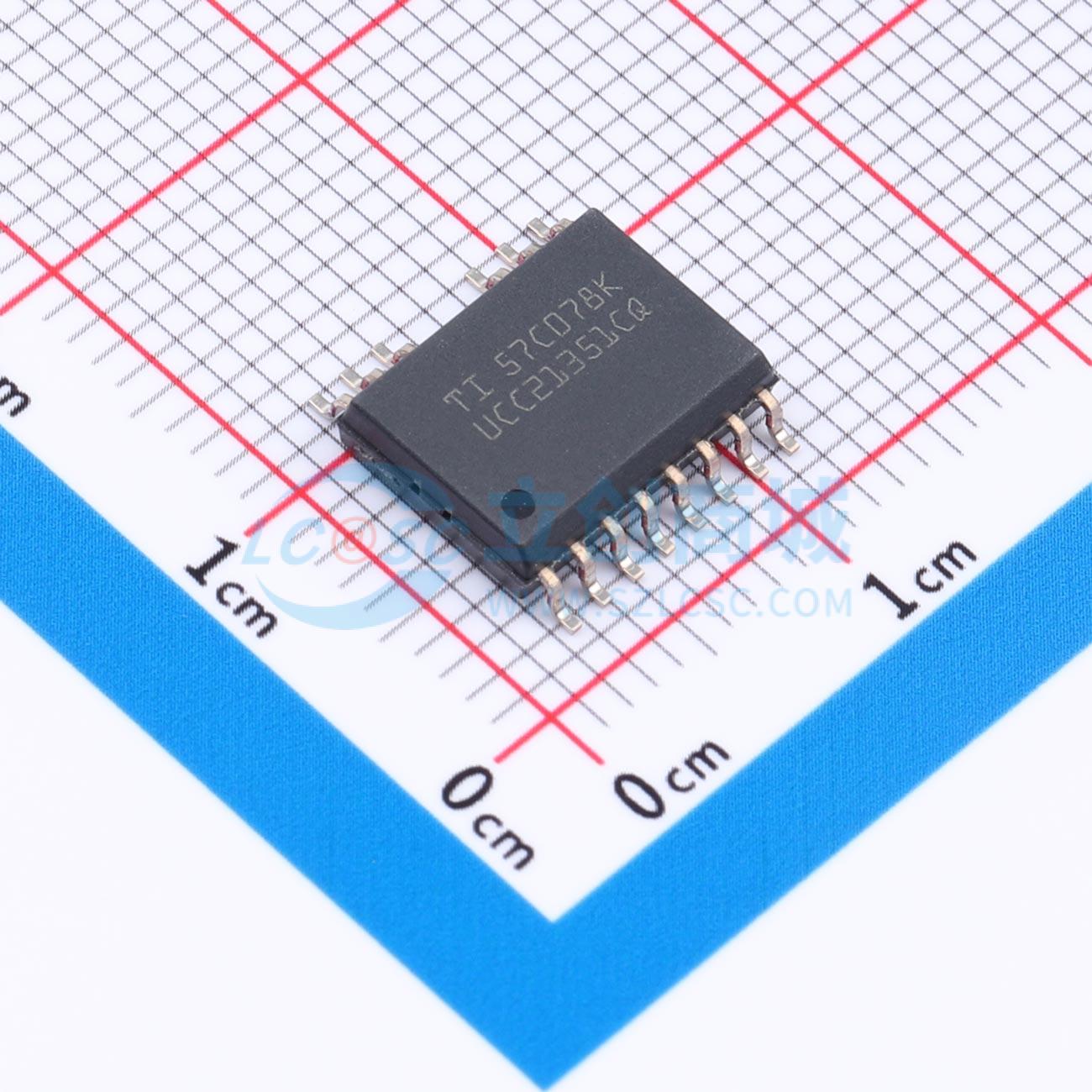

UCC21351CQDWKRQ1

汽车级基本隔离双通道门驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: UCC21351CQDWKRQ1
商品编号: C49375821
商品封装: SOIC-14
包装方式: 编带
商品毛重: 2.31克(g)

商品参数

	属性	参数值
	商品目录	隔离式栅极驱动器
	驱动配置	半桥
	隔离电压(Vrms)	3000V
	负载类型	MOSFET、IGBT、SiC
	通道数	2
	输入侧工作电压	3V~5.5V
	拉电流(IOH)	4A
	灌电流(IOL)	6A
	工作温度	-40℃~+150℃

商品概述

UCC21351-Q1是一款具有可编程死区时间和宽温度范围的隔离双通道栅极驱动器产品系列。它设计有4A峰值源电流和6A峰值灌电流，用于驱动功率MOSFET、SiC和IGBT晶体管。UCC21351-Q1可配置为两个低边驱动器、两个高边驱动器或一个半桥驱动器。输入侧通过3 kV RMS隔离栅与两个输出驱动器隔离，共模瞬态抗扰度(CMTI)最小为125V/ns。保护功能包括:电阻可编程死区时间、同时关断两个输出的禁用功能、以及可抑制短于5ns输入瞬态的集成去毛刺滤波器。所有电源都具有UVLO保护。凭借这些特性，UCC21351-Q1器件可在多种电源应用中实现高效率、高功率密度和鲁棒性。

商品特性

可配置为双低边驱动器、双高边驱动器或半桥驱动器
AEC-Q100认证，器件温度等级为1级
结温范围为-40℃ 至 +150℃
最大提供4A峰值源电流、6A峰值灌电流输出
共模瞬态抗扰度(CMTI)大于125V/ns
输出驱动电源VDD最高可达25V，提供12V和17V VDD UVLO选项
典型传播延迟33ns
最大脉冲宽度失真5ns
最大VDD上电延迟10μs
所有电源均具备UVLO保护
支持快速使能，可用于电源时序控制

应用领域

车载电池充电器
高压DC-DC转换器
汽车HVAC、车身电子

	属性	参数值
	上升时间(tr)	8ns
	下降时间(tf)	8ns
	传播延迟 tpLH	33ns
	传播延迟 tpHL	33ns
	静态电流(Iq)	2mA
	CMTI(kV/us)	125kV/us
	驱动侧工作电压	13.5V~25V
	功能特性	-
